Service Manual
Grundig Service
Hotline Deutschland...
...Mo.-Fr. 8.00-16.30 Uhr
Technik:
TV/SAT
0180/52318-41
VCR/LiveCam
0180/52318-42
HiFi/Audio
0180/52318-43
Car Audio
0180/52318-44
Telekommunikation
0180/52318-45
Fax:
0180/52318-51
Ersatzteil-Bestellannahme:
0180/52318-40
Telefon:
0180/52318-50
Fax:
DOLBY B - C NR HX PRO
POWER
B-C NR
MEMO
0-SET
Zusätzlich erforderliche
Unterlagen für den Komplettservice
Additionally required
Service Manuals for the Complete Service
Service
Service
Manual
Manual
Sicherheit
CF 21
Safety
Sach-Nr./Part No.
Sach-Nr./Part No.
72010-800.00
72010-755.60

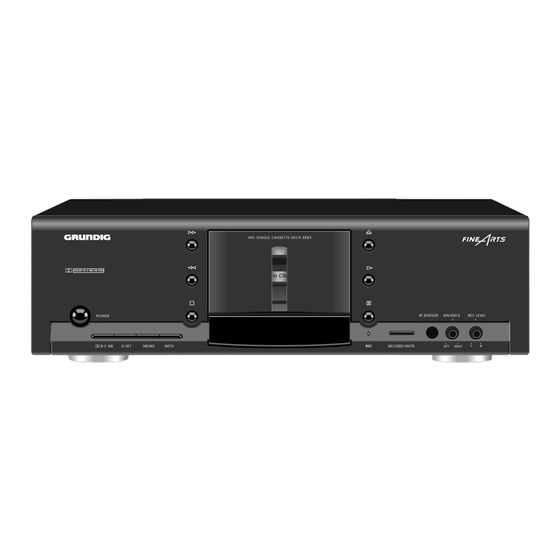

HIFI SINGLE CASSETTE DECK CF21
ro Cho
INFO
HiFi
CF 21
IR SENSOR
BALANCE
REC LEVEL
REC
RECORD/MUTE
REC
LEFT
RIGHT
Btx * 32700 #
Sachnummer
Part Number 72010-755.60
Änderungen vorbehalten
Subject to alteration
Printed in Germany
VK231 1097
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Grundig CF 21
Inhaltszusammenfassung für Grundig CF 21
- Seite 1 Service Manual HiFi CF 21 Grundig Service Hotline Deutschland..Mo.-Fr. 8.00-16.30 Uhr Technik: TV/SAT 0180/52318-41 VCR/LiveCam 0180/52318-42 HiFi/Audio 0180/52318-43 Car Audio 0180/52318-44 Telekommunikation 0180/52318-45 Fax: 0180/52318-51 Ersatzteil-Bestellannahme: 0180/52318-40 Telefon: 0180/52318-50 Fax: HIFI SINGLE CASSETTE DECK CF21 DOLBY B - C NR HX PRO...
-
Seite 2: Allgemeiner Teil
Tape transport test cassette MC-112C Part No. 72008-247.00 Head gauge 401 Part No. 72008-401.00 Kopflehre 401 Sach-Nr. 72008-401.00 Please note the Grundig Catalog “Test and Measuring Equipment” Beachten Sie bitte das GRUNDIG Meßtechnik-Programm, das Sie unter folgender Adresse erhalten: obtainable from:... -
Seite 3: Technische Daten
CF 21 Allgemeiner Teil / General Section Technische Daten Technical Data Frequenz-Bereich (DIN 45500) Frequency range (acc. DIN 45500) (Wiedergabe, IEC II) ..........30Hz - 18.000Hz (Playback, IEC II) ..........30Hz ... 18,000Hz Geräuschspannungsabstand Signal-to-noise ratio (ohne, mit Dolby B/C IEC wtd., CR) ..... 57dB, 65dB, 73dB (without, with Dolby B/C IEC weighted, CR) .. -
Seite 4: Bedienelemente
Bedienhinweise Dieses Kapitel enthält Auszüge aus der Bedienungsanleitung. Weitergehende Informationen entnehmen Sie bitte der gerätespezifischen Bedienungsanleitung, deren Sachnummer Sie in der entsprechenden Ersatzteilliste finden. WIEDERGABE BEDIENELEMENTE ALLGEMEINES Kassette einlegen Schneller Vor-/Rücklauf einer Kassette Ein- und Ausschalten POWER • Mit der Taste öffnen Sie das Kassettenfach. -
Seite 5: Operating Elements
Operating Instructions This chapter contains excerpts from the operating instructions. For further particulars please refer to the appropriate user instructions the part number of which is indicated in the relevant spare parts list. OPERATING ELEMENTS GENERAL PLAYBACK Switching on and off POWER Inserting a cassette Fast winding... -
Seite 6: Ausbauhinweise
Allgemeiner Teil / General Section CF 21 Ausbauhinweise Disassembly Instructions Allgemeines zum mechanischen Teil. General Notes on the Mechanical Section. Die Zahlen im Text und bei den Abbildungen sind mit den Positions- The numbers in the text and in the diagrams are the same as the nummern der Zeichnungen in der Ersatzteilliste CFF 414 identisch. - Seite 7 CF 21 Allgemeiner Teil / General Section 3. Laufwerk ausbauen 3. Removing the Drive Mechanism - Gehäusefront abnehmen (siehe Pkt. 2). - Remove the front panel (see para 2). - Drehfeder E aushängen (Fig. 6). - Unhook the torsion spring E (Fig. 6).
- Seite 8 Allgemeiner Teil / General Section CF 21 Laufwerkplatte Drive mechanism pcb Servomagnet Fig. 9 Fig. 10 8. Kupplungen (15, 23) ausbauen 8. Removing the Clutches (15/23) - Laufwerkplatte ausbauen (siehe Pkt. 4). - Remove the drive mechanism circuit board (see para 4).
-
Seite 9: Einstellvorschriften
CF 21 Einstellvorschriften / Adjustment Procedures Einstellvorschriften Meßgeräte/Meßmittel: Frequenzzähler, NF-Voltmeter, Gleichspannungs-Voltmeter, NF-Generator, Klirranalysator, Tonhöhenschwankungsmesser, Cr-Testcassette 448 A (Sach-Nr. 35079-023.00), Drehmomentcassette 456 (Sach-Nr. 35079-014.00). Abgleich-Lageplan siehe Seite 2 - 3. Die Symbole weisen auf Meßpunkte im Schaltbild hin. Abgleich Vorbereitung Abgleichvorgang ±... - Seite 10 Einstellvorschriften / Adjustment Procedures CF 21 Abgleich Vorbereitung Abgleichvorgang 11. Frequenzgang- NF-Voltmeter an Meßpunkt D1 (linker Kanal) bzw. an Beträgt die Pegeldifferenz an D1 bzw. D2 zwischen einstellung bei Meßpunkt D2 (rechter Kanal). (315Hz) und U (12,5kHz) mehr als +1,5dB, so sind Wiedergabe Testcassette 448 A einlegen.
- Seite 11 CF 21 Einstellvorschriften / Adjustment Procedures Abgleichlageplan Alignment Scheme AUDIO-PLATTE AUDIO BOARD KOPFSTROM HEAD CURRENT F 101 F 102 R 232 R 233 19 kHz SPERRFILTER 19 kHz REJECTION FILTER OSC. FREQUENZ R 156 R 157 FREQUENCY L 103 WIEDERGABEPEGEL PLAYBACK LEVEL VORMAGN.
-
Seite 12: Adjustment Procedures
Einstellvorschriften / Adjustment Procedures CF 21 Adjustment Procedures Measuring instruments/equipment: Frequency counter, AF-voltmeter, DC-voltmeter, AF-generator, distortion analyzer, wow and flutter meter, Cr test cassette 448 A (part no. 35079-023.00), torque test cassette 456 (part no. 35079-014.00). Layout of adjustment controls see page 2 - 3. The symbol refers to a point in the circuit diagram. - Seite 13 CF 21 Einstellvorschriften / Adjustment Procedures Adjustment Preparations Adjustment Procedure 11. Frequency Connect the AF-voltmeter to test point D1 (left channel) If the levels between V (315Hz) and V (12.5kHz) at response on and test point D2 (right channel) respectively.
-
Seite 14: Bandlaufprüfung
Einstellvorschriften / Adjustment Procedures CF 21 Bandlaufprüfung Tape Run Test - Laufwerk ausbauen, siehe Pkt. 4 der Ausbauhinweise. - Remove the drive mechanism, see para 4 of the Disassembly - Kopflehre 401 (Sachnr.: 72008-401.00) auflegen. Achten Sie da– Instructions. bei auf die Bandselectoren (Cassettenfühler) und eine korrekte - Place the Head Gauge 401 (part no.: 72008-401.00). -
Seite 15: Schaltpläne Und Druckplattenabbildungen Circuit Diagrams And Layout Of Pcbs
CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Schaltpläne und Druckplattenabbildungen Circuit Diagrams and Layout of PCBs Verdrahtungsplan / Wiring Diagram 59451-818.01(00).4B BU101 TRAFO... - Seite 16 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Audio-Platte / Audio Board IC104 CXA1330S (DOLBY B/C) 11.6V HDET LDET Mode Control HDET LDET 2.3V 1.2V...
- Seite 17 CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs GEMESSEN BEI AUFNAHME OHNE SIGNAL MIT CR-CASSETTE (...V) = MEASURED DURING RECORDING OF A CR CASSETTE WITHOUT SIGNAL 11.6V...
- Seite 18 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Logikplatte / Displayplatte / Tastenplatte rechts / Tastenplatte links Logic Board / Display Board / Button Board right / Button Board left 11.2V...
- Seite 19 CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs Logikplatte / Logic Board Bestückungsseite / Component side CFF414 11.2V SERVO MAGNET 11.6V SOLENOID 11.8V LAUFWERKSCHALTER DRIVE MECH.
- Seite 20 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Schaltpläne und Druckplattenabbildungen / Circuit Diagrams and Layout of PCBs CF 21 Audio-Platte / Audio Board Bestückungsseite / Component side Displayplatte / Display Board Bestückungsseite / Component side...
-
Seite 21: Explosionszeichnung Exploded View
Explosionszeichnung Exploded View CF 21... -
Seite 22: Ersatzteilliste Spare Parts List
PART NUMBER QTY. T 106 8303-267-550 TRANS.BC 550 C DP 1801 75954-068.30 DISPLAY VFD FV722G T 107 8303-267-550 TRANS.BC 550 C 75710-410.51 CF 21 SCHWARZ CF 21 BLACK T 108 8303-267-550 TRANS.BC 550 C 0001.000 75954-068.32 FRONTBLENDE FRONT MASK F 501 75954-003.23... - Seite 23 Ersatzteilliste Spare Parts List LAUFWERK CFF 414 SACH-NR. / PART NO.: 59726-001.00 POS. ABB. SACHNUMMER ANZ. DESCRIPTION BEZEICHNUNG POS. FIG. PART NUMBER QUA. 0001.000 72008-417.07 A/W KOPF R/P HEAD 0002.000 72008-417.58 LOESCHKOPF ERASE HEAD 0007.000 72008-614.01 FEDER /KASSETTENDECKEL SPRING 0008.000 72008-614.28 AUSWURFHEBEL EJECT LEVER...
