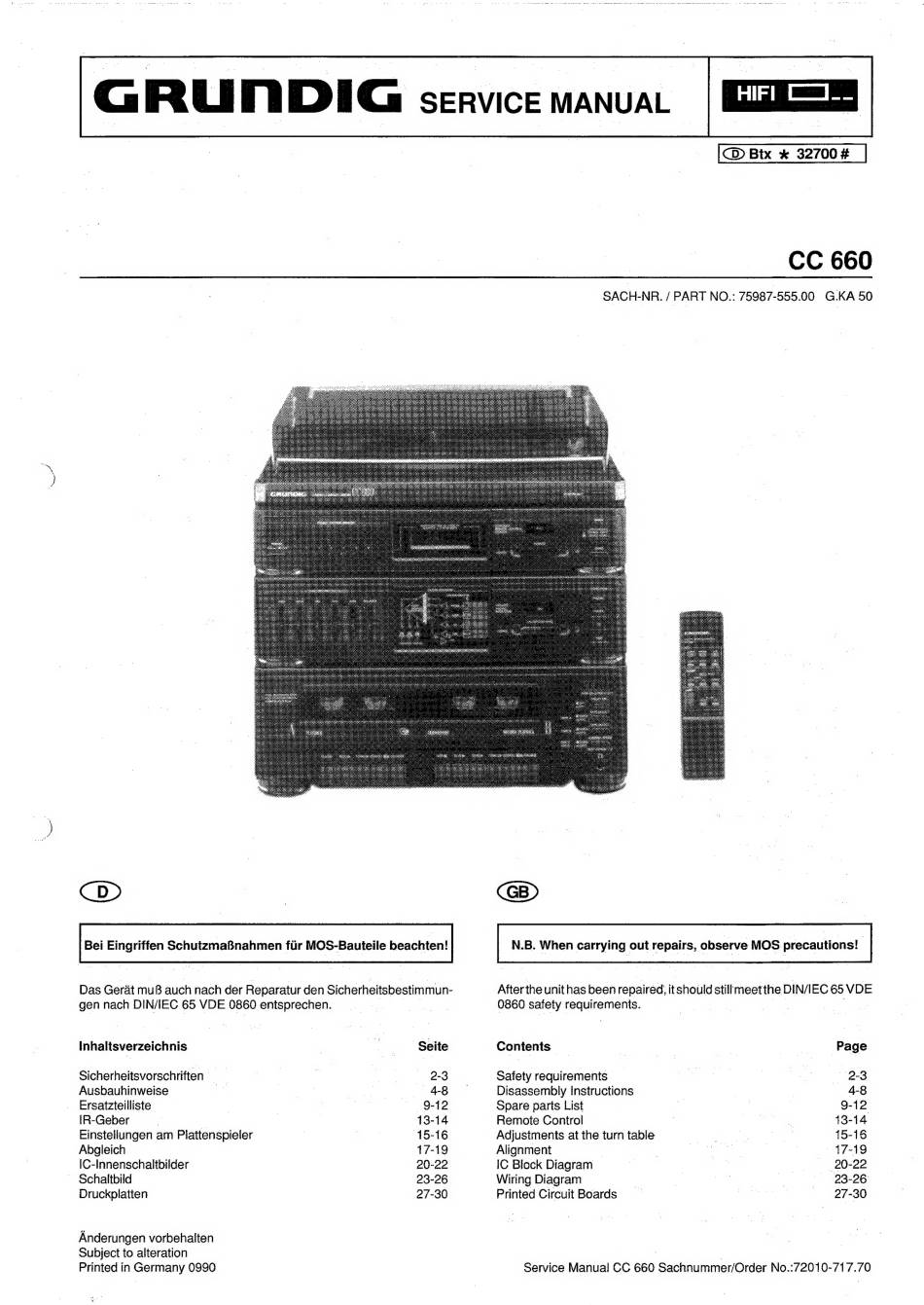

Grundig CC 660 Service

CD Btx * 32700 #
CC 660
SACH-NR. / PART NO.: 75987-555.00 GIKA 50
Bei Eingriffen SchutzmaBnahmen fur MOS-Bauteile beachten! N.B. When carrying out repairs, observe MOS precautions! .
Das Gerat muB auch nach der Reparatur den Sicherheitsbestimmun- Afterthe unit has been repaired; it should still meetthe DIN/IEC 65 VDE
gennach DINIEC 65 VDE 0860 entsprechen. = - 0860 safety requirements. _ * a t e
Inhaltsverzeichnis Seite Contents | | | -- Page
Sicherheitsvorschriften ; : 2G Safety requirements Se | nr 3°)
Ausbauhinweise > O O ee 4B Disassembly Instructions | | 4-8
Ersatzteilliste | | | _ 9-12 Spare paris List 7 | | 9-12
[R-Geber - 7 | 13-14 Remote Control : Ye 13-14
Einsteilungen am Piattenspieler | o O 15-16 Adjustments at the turn table rs re 15-16
Abgleich 17-19 Alignment | | ee | 17-19
IC-Innenschaltbilder 20-22 IC Block Diagram z 20-22
Schaltbild 23-26 Wiring Diagram 7 23-26
Druckplatten 27-30 Printed Circuit Boards 27-30
Anderungen vorbehalten
Subject to alteration |
Printed in Germany 0990 Service Manual CC 660 Sachnummer/Order No.:72010-717.70
