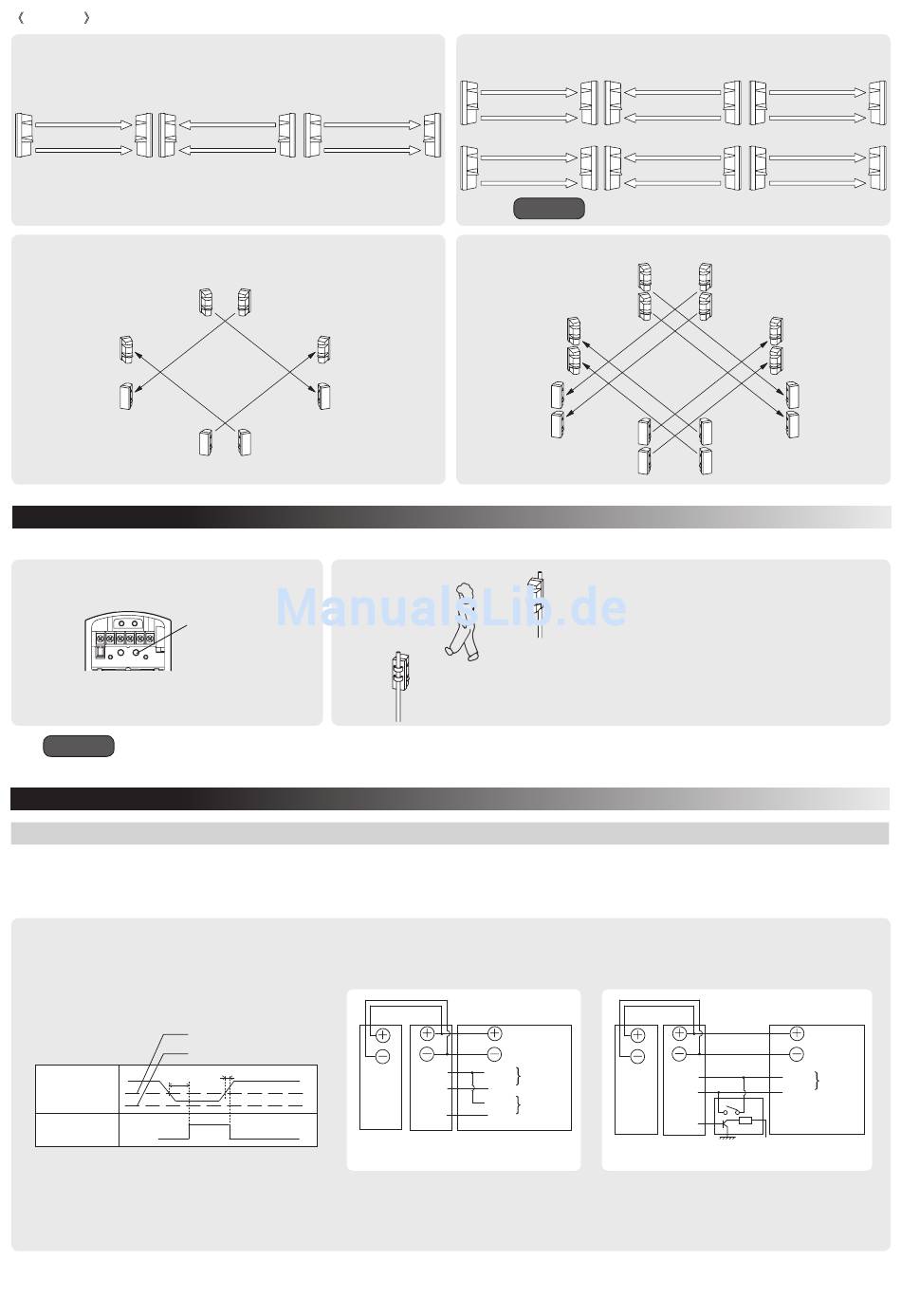

Funktionsprüfung; Sonderfunktion (* Nur Bei Tf) - Optex AX-70TN Montage-Und Installationsanleitung

BEISPIEL
1. Schutz bei großen Distanzen
Sender A Empfänger A Empfänger B
Ch1 Ch1
3. Schutz der Grundstücksgrenze.
Empfänger(Ch1)
Empfänger (Ch1)
Empfänger (Ch3)
Empfänger(Ch3)
6. FUNKTIONSPRÜFUNG
Nach der Installation die Funktion prüfen.
1. Prüfung mit der Alarmanzeige
< Empfänger >
Die Alarmanzeige darf nicht leuchten. Wenn
sie leuchtet, obwohl die Infrarotstrahlen nicht
unterbrochen sind, die optische Ausrichtung
wiederholen.
Wenn die «LED­Alaramanzeige» auch nach Unterbrechung des Lichtstrahls noch nicht leuchtet, die Funktion wie unter «9.
Hinweis:
FEHLERBEHEBUNG» beschrieben prüfen.

7. SONDERFUNKTION (* NUR BEI TF)

7-1 Disqualifikationsausgang
Die DQ­Schaltung sendet ein Fehlersignal, wenn ungünstige Witterungsbedingungen vorhanden sind und der Infrarotstrahl länger als
40 Sekunden zu schwach ist.
Ungünstige Witterungsbedingung > Intensität des Infrarotstrahles > Alarmausgangsauslösung
< Betriebszeittabelle >
40 Sekunden
Infrarotstrahl­
stärke
EIN
D.Q.
AUS
Sender B Sender C
Ch1 Ch1 Ch3
Empfänger(Ch3)
Empfänger (Ch3)
Empfänger (Ch1)
Empfänger(Ch1)
2. Funktionsprüfung
Alarmanzeige
< Beispiel >
Ungünstige
Wetterbedingungen
Alarmausgangspegel
2 Sekunden
Die Klemme COM sowohl für die Alarm­
ausgabe als auch die DQ­Schaltung
verwenden.
2. Schutz bei großen Distanzen und übereinander angeordnet
Systemen
Sender
Empfänger C
Ch1
Ch3
Sender
Ch3
Hinweis:
4. Schutz bei großen Distanzen und übereinander angeordneten
Systemen
Empfänger (Ch1)
Empfänger (Ch3)
Empfänger (Ch2)
Empfänger (Ch4)
receiver
B
C
transmitter
A
[DQ-Schaltung und Alarm]
Leistung
12 V­
COM.
COM.
Schließer
N.C.
(Alarm)
COM.
Schließer
N.C.
(D.Q.)
Sender Empfänger Bedienfeld
- 5 -
Empfänger
Empfänger
Ch1 Ch1
Empfänger Empfänger
Sender
Ch3 Ch3
Es können maximal zwei Systeme übereinander
angeordnet werden.
Empfänger (Ch1)
Empfänger (Ch3)
Empfänger (Ch2)
Empfänger (Ch4)
Eine Funktionsprüfung (zur Unterbrec­
hung des Infrarotstrahls) an folgenden drei
Punkten durchführen:
A. Vor dem Sender
B. Vor dem Empfänger
C. In der Mitte zwischen Sender
und Empfänger
Befinden sich dort reflektierende Gegenstände,
z. B. ein Zaun, in Position C stoppen und prüfen,
ob der Detektor einwandfrei funktioniert.
[Löschen der Alarmausgabe]
COM.
Alarm 1
Schließer
(Alarm)
Alarm 2
Schließer
(D.Q.)
Sender Empfänger
Bei Verwendung des externen Relais
(Öffner) kann die Alarmausgabe mit dem
DQ­Sendesignal gelöscht werden.
en
Empfänger
Sender Sender
Ch1 Ch2 Ch2
Empfänger
Sender
Ch3 Ch4 Ch4
Empfänger (Ch2)
Empfänger (Ch4)
Empfänger (Ch2)
Empfänger (Ch4)
Empfänger (Ch1)
Empfänger (Ch3)
Empfänger (Ch1)
Empfänger (Ch3)
Leistung
12 V­
COM.
Alarm
Schließer
Öffner
Last
Leistung
Masse
Externes
Bedienfeld
Relais
