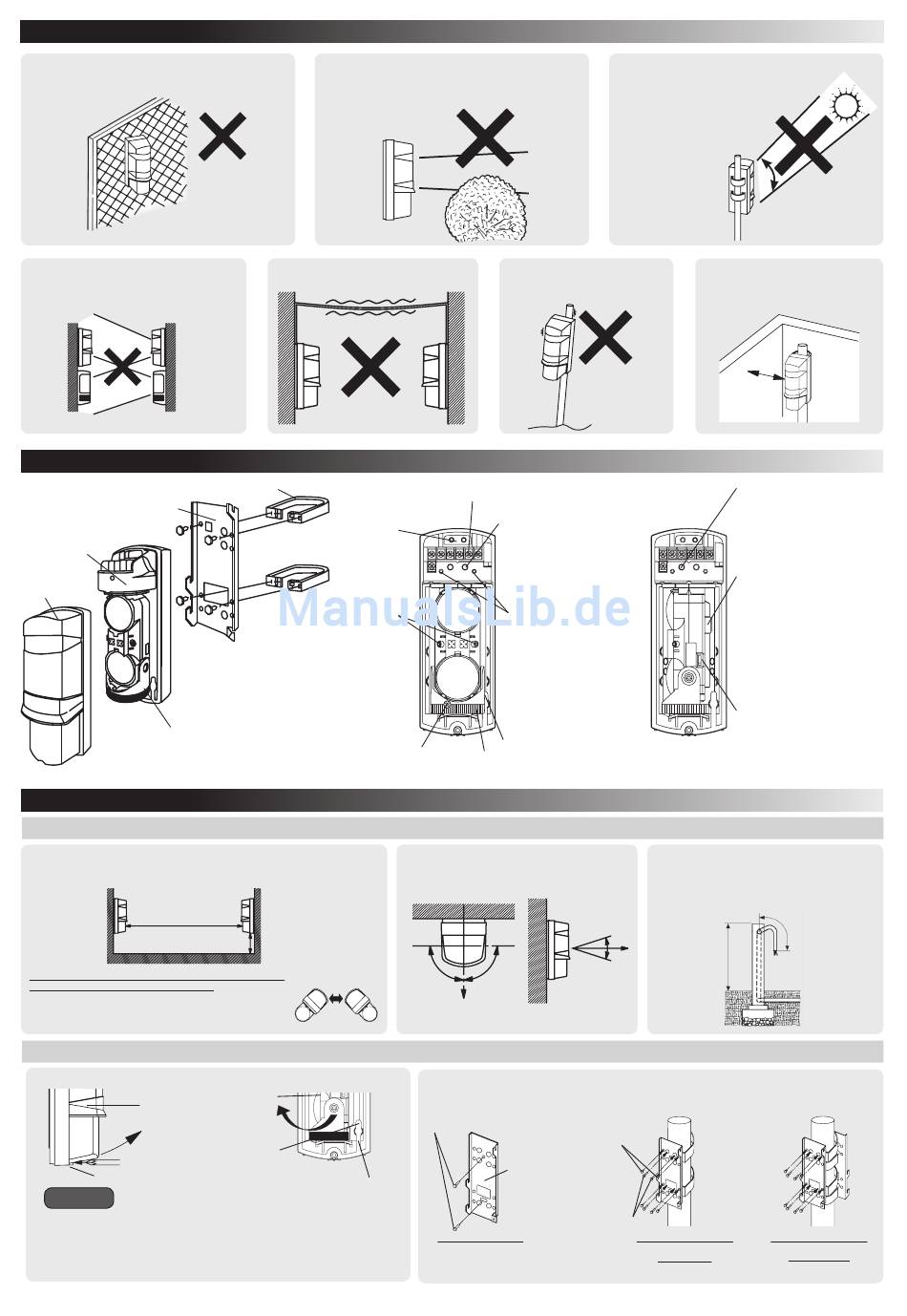

1. VORSICHTSMASSNAHMEN

1. Das Gerät nur auf einem festen
Untergrund montieren.
4. Es dürfen keine anderen Infrarot-
strahlen vom Empfänger erfasst
werden.
Empfänger
Sender
Sender
(Anderes Modell)

2. TEILEKENNZEICHNUNG

Pfostenmontagehalterung
Montageplatte
Gerätesockel
Abdeckung
Optische Einheit

3. INSTALLATION

3-1. HINWEIS
1. Erkennungsbereich und Installation
Abstände zwischen Empfänger und Sender.
AX­70TN : 20m
0,7–1 m
Es wird nicht empfohlen, die Geräte auf diese Weise
bzw. in dieser Richtung zu installieren. Bei dieser
Installation darf der Erkennungsbereich nur maximal
halb so groß sein wie der Originalerkennungsbereich.
(Auf diese Weise wird eine Dämpfung des Strahls
durch die Kante der Abdeckung vermieden.)
3-2. INSTALLATIONSVERFAHREN
1. Abdeckung abnehmen und Schraube lösen.
Haube
Wasserdichter Stecker
Abdeckungssicherungsschrauben
Bei Abnahme der Abdeckung nicht die Finger in die
Hinweis
Haube stecken, da diese dadurch beschädigt werden
1) Die Sicherungsschraube für die Abdeckung lockern, und die Abdeckung
abnehmen.
2) Die optische Einheit drehen, und den wassergeschützter Stecker öffnen.
3) Die Sicherungsschraube des Gerätesockels lockern und die Montageplatte
nach unten schieben, um den Gerätesockel freizugeben.
2. Das Gerät nicht an Stellen installieren, an
denen Objekte durch den Wind bewegt
werden, beispielsweise Wäsche oder Pflanzen,
die den Infrarotstrahl unterbrechen können.
5. Antennenverkabelungen ver-
meiden.
Kabeldurch­
führung
Sucher
Vertikale Ausrichtung
Schraube
Optische
Einheit
Sicherungsschraube
für Gerätesockel.
6. Das Gerät nicht auf
unsicherem Untergrund
montieren.
Klemmen
•Senden
LED­Alarmbedingung
(Sender)
•Alarmanzeige­LED
(Empfänger)
Überwachungs­
buchse
(Empfänger)
Wassergeschützer
Stecker
Horizontal
Einstellrädchen
2. Einstellwinkel
Horizontal Vertikal
10°(±5°)
180°(±90°)
2. Montageplatte montieren.
Wandmontageschrauben
Montageplatte
Sicherungs­
schrauben für
den Pfosten
Wandmontage
- 2 -
3. Den internen Empfänger
vor direkter Sonnenein-
strahlung schützen.
7. Die Geräte mit mehr als
einem Meter Abstand
von einem Zaun oder
einer Mauer montieren.
1 m
Alarmspeicher
(Empfänger)
(Siehe «7­2 ALARMSPEI­
CHER * NUR TF»)
Auswahl­DIP­Schalter
(Siehe Abschnitt «4.
KABELANSCHLUSS», «
5­2 STRAHLUNTERBRE­
CHUNGSZEIT» und «7­2,
ALARMSPEICHER * NUR
MODELL TF*)
Auswahlschalter
(Siehe «5­3 VIER AUS­
WÄHLBARE STRAHLFRE­
QUENZEN (* NUR BEI TF).
3. Pfostenmontage
• Der Pfostendurchmesser sollte
1 1/4 Zoll bis 1 7/8 Zoll
(32 bis 48 mm) betragen.
(Standardrohr 1 1/4 Zoll
oder 1 1/2 Zoll)
ca. 1 m
Montageplatte
Sicherungs­
schrauben
Pfostenmontage
(1 Platte)
3°
ca. 60 cm
Pfostenmontage
(2 Platten)
