2.3.3 Vorbereitung für hinteren
Rauchabgang

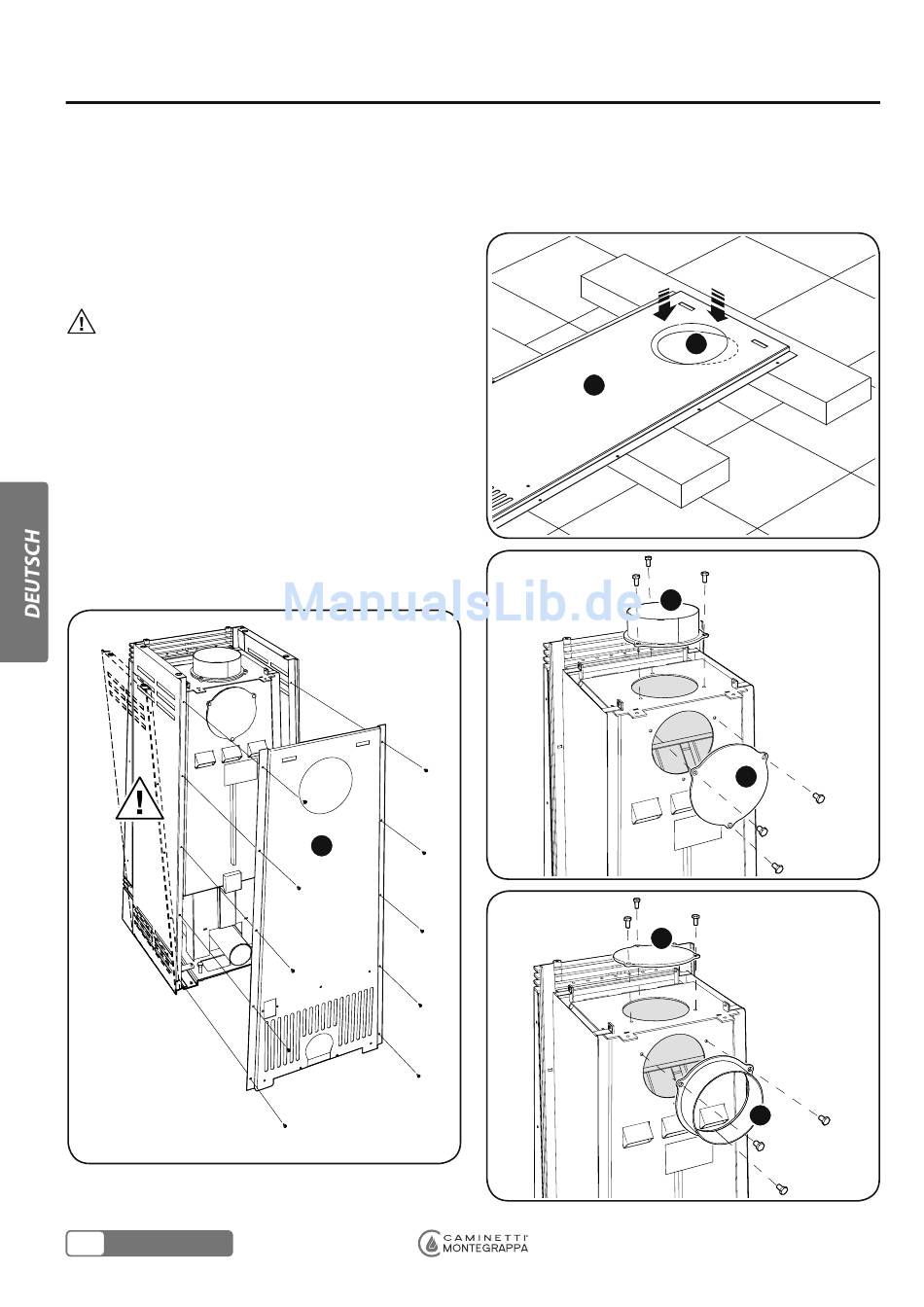

Sollte es nötig sein, den hinteren Rauchabgang vorzubereiten,
sind folgende Operationen vorzunehmen:
1. Das Element aus lackiertem Blech Rückwand [D] vom
Gerät entfernen, nachdem die Abdeckplatte aus Stahl
abgenommen wurde.
ACHTUNG: Beim Abschrauben der Rückwand [D] au-
fpassen, dass die Seitenteile, die an die Verschlus-
splatte und Rückwand eingehakt sind, nicht anstoßen
oder hinunterfallen .
2. Die
Rückwand
[D]
halbgeschnittenen Rundteil aus Blech [A] mit der Hilfe
eines Schraubenziehers und Hammers durch Abtrennen
entfernen.
3. Den Rauchabgangsstutzen [B] und hinten montierten
Deckel [C] des Wärmeerzeugers durch das Abschrauben aller
Bolzen entfernen.
4. Den Rauchabgangsstutzen [B] an der Stelle vom Deckel
[C] des Wärmeerzeugers montieren und umgekehrt; dann
dieselben Bolzen wieder fest einschrauben.
1
24
DEUTSCH
gerade
hinlegen
und
D
Anmerkung: Bitte Dichtungen auf ihren unversehrten
Zustand und ihre einwandfreie Positionierung am
Umfang aufmerksam überprüfen sowie alle Bolzen gut
einschrauben, um eine perfekte Dichtung zu garantieren .
2
D
den
3
4
A
B
C
C
B
LINEA 6 - LINEA 8
