Anschließen des UPS an das Stromnetz
Schließen Sie das UPS an eine geerdete Netzsteckdose an.
VORSICHT: So vermeiden Sie die Gefahr einer Verletzung durch
einen Stromschlag oder Schäden am Gerät:
•
Schließen Sie das Netzkabel an eine geerdete Netzsteckdose
an, die sich in der Nähe des Geräts befindet und gut
zugänglich ist.
•
Klemmen Sie den Erdungsleiter des Netzsteckers am
Netzkabel keinesfalls ab. Der Schutzleiter erfüllt eine
wichtige Sicherheitsfunktion.
•
Verwenden Sie keine Verlängerungskabel.
Anschließen von Geräten an das UPS
Bevor Sie irgendwelche Geräte an das UPS anschließen, müssen
Sie zunächst überprüfen, ob das UPS nicht überlastet wird. Stellen
Sie dazu sicher, dass die Nennleistung der Geräte die Kapazität des
UPS nicht überschreitet. Verteilen Sie die angeschlossenen Geräte
gleichmäßig auf alle Lastsegmente.
Nachdem Sie sich vergewissert haben, dass das UPS nicht
überlastet wird, können Sie die Netzkabel der Geräte an die
entsprechenden Ausgangsbuchsen des UPS anschließen.
ACHTUNG: Schließen Sie keine Laserdrucker an das UPS an.
Der Einschaltstrom, den diese Druckertypen ziehen, kann das
UPS überlasten.
WICHTIG: Wenn Sie weitere Versorgungsanschlüsse benötigen, schließen
Sie eine Stromverteiler-Einheit (PDU) an der Hochstromdose an, die dem
Lastsegment 1 zugeordnet ist. Eine Liste der zugelassenen PDUs finden
Sie im UPS-Benutzerhandbuch.

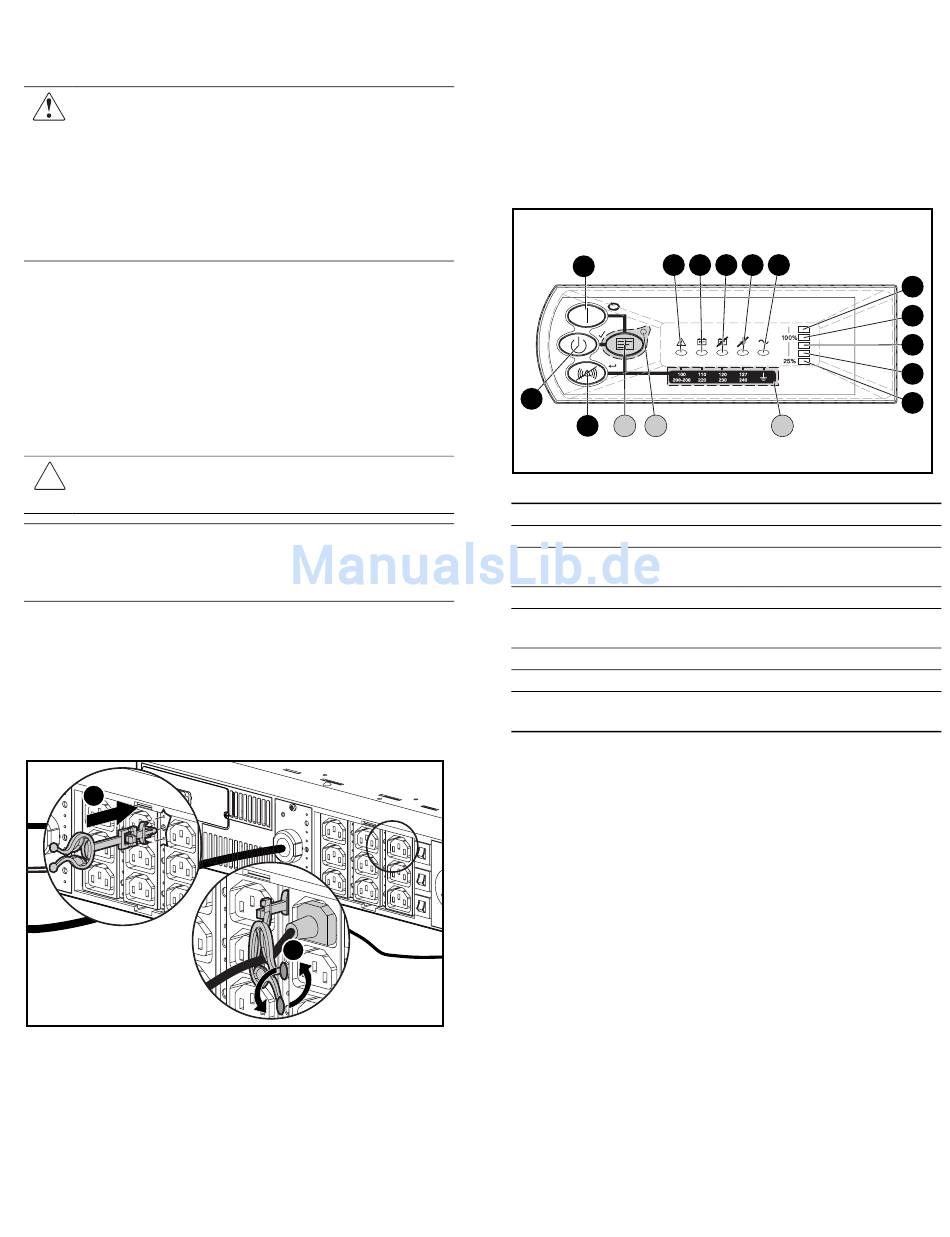

Anbringen der Kabelhalterungen
Setzen Sie die Kabelhalterung (im Lieferumfang dieses Kits)
an der Befestigungsposition (1) ein. Stabilisieren Sie die
angeschlossenen Gerätekabel durch Festziehen (Verdrehen)
der Kabelhalterung (2).
HINWEIS: Die einzelnen UPS-Modelle unterscheiden sich im Aussehen.
1
ey Part Number: 192130-022 Last Saved On: 8/12/02 10:07 AM
2
Einschalten des UPS
So schalten Sie das UPS ein:
1. Schließen Sie das UPS mit dem Eingangsnetzkabel an das
Stromnetz an Danach wird automatisch ein Selbsttest des UPS
durchgeführt. Wenn der Selbsttest erfolgreich ist, wird das UPS
in den Standby-Modus versetzt.
2. Prüfen Sie die LED-Anzeige auf der Vorderseite. Die Netz-
LED sollte grün blinken. Die Lastsegmente werden nicht mit
Strom versorgt.
1
15
14
13
12
11
1
Allgemeiner Alarm
2
Versorgung mit Akkustrom
3
Akku defekt
4
Anzeige für Verkabelungsfehler
5
Stromnetz-LED
6
Überlastungs-LED
7
76% bis 100% Auslastung
8
51% bis 75% Auslastung
• Stromnetz-LED (5):
— Rot – UPS befindet sich im Auto-Bypass-Modus.
— Rot blinkend – Netz-Eingangsspannung liegt außerhalb
des konfigurierten Nennspannungsbereichs von ±12%.
— Grün – Netz-Eingangsspannung ist vorhanden und
Ausgang ist aktiv, oder Netzspannung ist wieder zu dem
konfigurierten Spannungsbereich zurückgekehrt (UPS
liefert Netzspannung, und akustische Alarmierung sollte
zurückgesetzt werden).
— Grün blinkend – Netzspannung ist vorhanden, und das UPS
befindet sich im Standby-Modus. An den Ausgängen liegt
kein Strom an. Gegebenenfalls werden die Akkus geladen.
• Überlastungs-LED (6): Rot – UPS-Last überschreitet die
maximal verfügbare Leistung.
• LED für Auslastung von 76% bis 100% (7): Grün – UPS liefert
ungefähr 76% bis 100% der maximalen Leistung.
• LED für Auslastung von 51% bis 75% (8): Grün – UPS liefert
ungefähr 51% bis 75% der maximalen Leistung.
2
3
4
5
A
9
26% bis 50% Auslastung
10
0% bis 25% Auslastung
11
LED für aktivierten
Konfigurationsmodus
12
Konfigurationstaste
13
Taste TEST/ALARM
ZURÜCKSETZEN
14
Taste STANDBY
15
Taste EIN
A
Bedienfeld zur
Spannungskonfiguration
6
7
8
9
10
