- Seite 1 Installationshandbuch DEVIreg™ 316 Elektronischer Thermostat www.DEVI.com...
-
Seite 3: Inhaltsverzeichnis
DEVIreg™ 316 Inhaltsverzeichnis Einführung ....Technische Spezifikationen . . . Sicherheitshinweise ..Montageanweisungen ..Einstellungen . -
Seite 4: Technische Spezifikationen

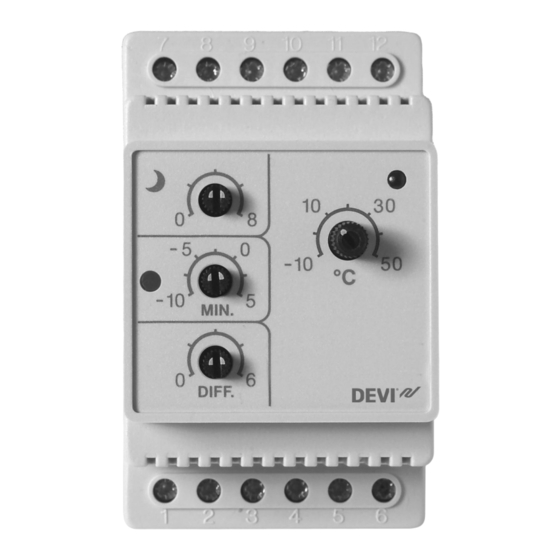

Der Thermostat hat eine Taste zur Einstellung der Tempera- tur mit einer Skala von -10 °C bis +10 °C. Eine LED-Anzeige zeigt Bereitschaftszeiträume (Grün) und Heizintervalle (Rot) Weitere Informationen zu diesem Produkt finden Sie auch auf: devireg.devi.com Technische Spezifikationen Betriebsspannung 220-240 V~, 50 Hz Leistungsaufnahme im Max. - Seite 5 DEVIreg™ 316 Absenkzeit 0 °C bis 8 °C Temperaturbereich -10 °C bis +50 °C Mindesttemperaturbereich -10 °C bis +5 °C Max. Kabelspezifikation 1 x 4 mm oder 2 x 2,5 Kugeldrucktemperatur 75 °C Verschmutzungsgrad 2 (Nutzung im Haushalt) Lagerungstemperatur -20 °C bis +65 °C IP-Schutzart Schutzklasse Klasse II -...
-
Seite 6: Sicherheitshinweise
DEVIreg™ 316 Sicherheitshinweise Stellen Sie sicher, dass die Spannungsversorgung des Ther- mostaten vor der Installation unterbrochen ist. WICHTIG: Wird ein Thermostat zur Steuerung eines Fußbo- den-Heizelements in Verbindung mit einem Fußbodenbe- lag aus Holz oder einem ähnlichen Material verwendet, ist stets ein Bodenfühler vorzusehen. -
Seite 7: Montageanweisungen
DEVIreg™ 316 Montageanweisungen Beachten Sie die folgenden Einbauhinweise: ▪ Installieren Sie den Thermostaten mit einer DIN-Schie- ne oder einer separaten DIN-Befestigung entspre- chend den lokalen Vorschriften zu IP-Schutzarten. ▪ Platzieren Sie den Thermostaten so, dass dieser nicht dem direkten Sonnenlicht ausgesetzt ist. Führen Sie zur Montage des Thermostaten die folgen- den Schritte aus: 1. -
Seite 8: Einstellungen
DEVIreg™ 316 Die Abschirmung des Heizbands muss über einen se- paraten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Hinweis: Wenn Sie für die Fußbodenheizung den Ka- belfühler verwenden, installieren Sie den Fühler im- mer in einem Leerrohr. 3. Schalten Sie die Spannungsversorgung ein. Schutztrennung Der Thermostat ist so beschaffen, dass der Fühlerstromkreis galvanisch vom Hochspannungsbereich getrennt ist, d. -
Seite 9: Hysterese
DEVIreg™ 316 Hysterese Wird der Thermostat zur Steuerung von Heizungs- oder Kühlsystemen verwendet und liegt die Temperatur zwi- schen -10 °C und +50 °C, sollte auch die Hysterese C ent- sprechend dem erforderlichen Regelbereich eingestellt werden. Ist die Temperatur beispielsweise auf 18 °C und die Hystere- se auf 3 °C eingestellt, schaltet der Thermostat bei einer Temperatur von 18 °C ein und bei 21 °C aus. -
Seite 10: Temperaturabsenkung
DEVIreg™ 316 Zwischen den Klemmen 9 und 10 muss eine Verbindung hergestellt werden, um so, wenn der Thermostat zur Steue- rung von Schnee- und Eisschmelzsystemen für Ablaufrin- nen, Kehlrinnen oder Fallrohre verwendet wird, die Min- desttemperaturfunktion zu aktivieren. Hierbei muss insbe- sondere Energieverschwendung vermieden werden. -
Seite 11: Garantie
DEVIreg™ 316 Garantie Y E A R Entsorgungsanweisungen Installationshandbuch... - Seite 12 DEVIreg™ 316 Installationshandbuch...
- Seite 13 DEVIreg™ 316 Installationshandbuch...
- Seite 14 DEVIreg™ 316 Installationshandbuch...
- Seite 15 Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Fir- men. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten. 08095518 & VICKF203...
