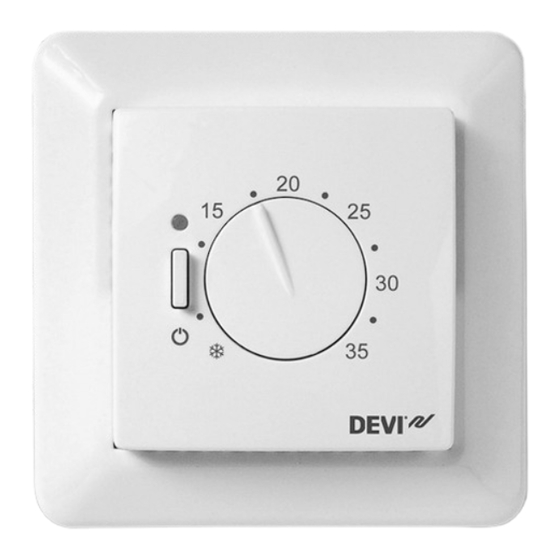

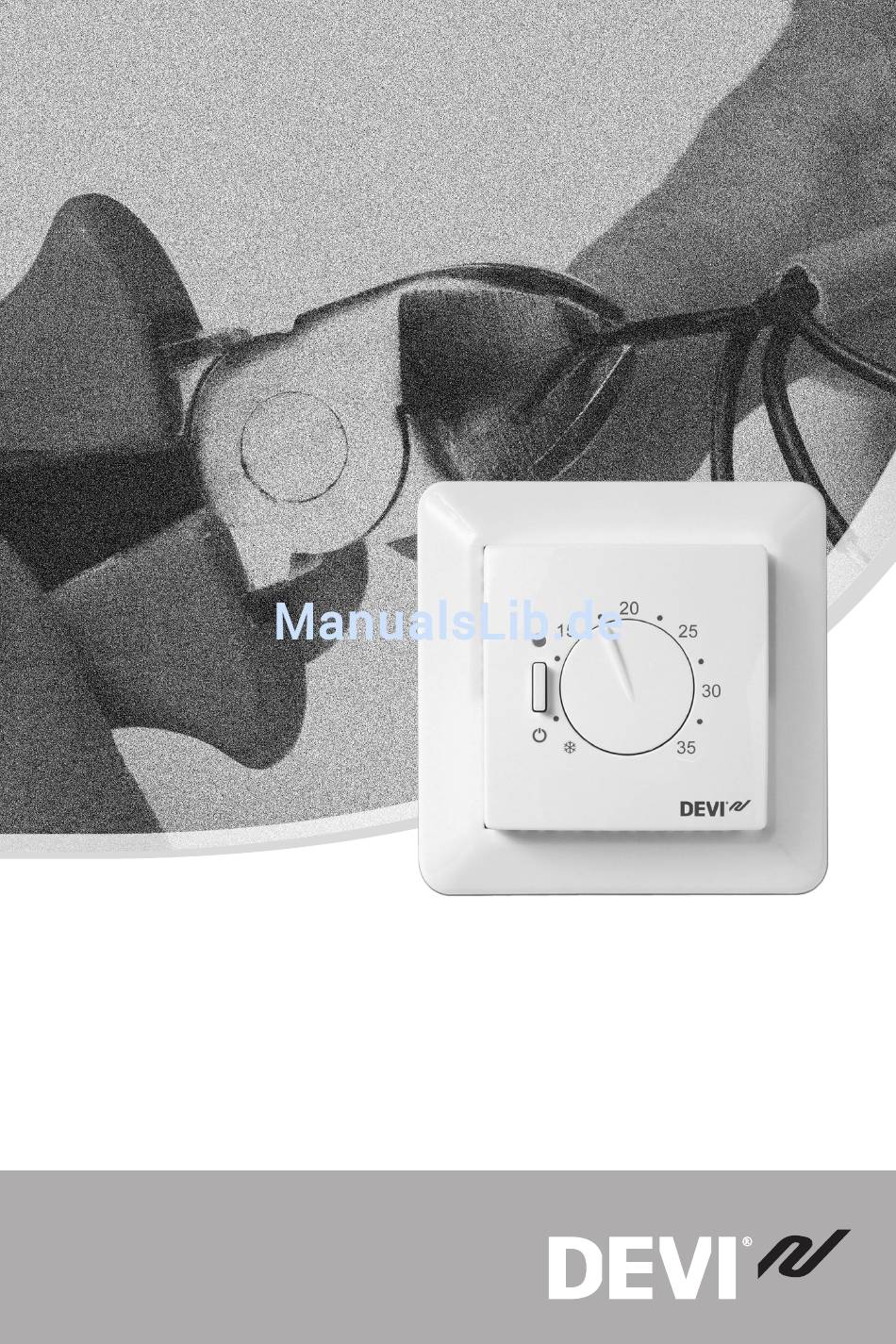

- Seite 1 Installationshandbuch DEVIreg™ 531 Elektronischer Thermostat www.DEVI.com...
-
Seite 3: Inhaltsverzeichnis
Temperatur mit einer Skala von ( ) 5 – 35 °C. Darüber hi- naus verfügt der Thermostat über eine LED-Anzeige zur Darstellung von Bereitschaftszeiträumen (Grün) und Heizin- tervallen (Rot). Weitere Informationen zu diesem Produkt finden Sie auch auf: devireg.devi.com Installationshandbuch... -
Seite 4: Technische Spezifikationen
DEVIreg™ 531 Technische Spezifikationen Betriebsspannung 220 – 240 V~, 50 Hz Leistungsaufnahme im Stand- Max. 0,25 W by-Betrieb Relais: Ohmsche Last Max. 15 A / 3450 W bei 230 V Induktive Last cos φ= 0,3 max. 1 A Fühler NTC 15 kΩ bei 25 °C Fühlerwerte: 0 °C 42 kΩ... -
Seite 5: Sicherheitshinweise
DEVIreg™ 531 Verschmutzungsgrad 2 (Nutzung im Haushalt) Lagerungstemperatur -20 bis +65 °C IP-Schutzart Schutzklasse Klasse II – Abmessungen 85 × 85 × 36 mm Gewicht 90 g Das Produkt entspricht der EN/IEC-Norm „Automatische elektrische Steuerungen für Haushalt und ähnliche Nut- zung“: ▪... -
Seite 6: Montageanweisungen
DEVIreg™ 531 Bitte beachten Sie auch Folgendes: ▪ Die Installation des Thermostaten muss durch einen autorisierten und qualifizierten Installateur gemäß lo- kalen Vorschriften erfolgen. ▪ Der Thermostat muss mit der Spannungsversorgung über einen allpoligen Trennschalter verbunden sein. ▪ Verbinden Sie den Thermostaten stets mit einer unter- brechungsfreien Spannungsversorgung. - Seite 7 DEVIreg™ 531 Platzieren Sie den Thermostaten nicht an der Innenseite einer Außenwand. Bringen Sie den Thermostaten stets in ei- nem Abstand von mindestens 50 cm zu Fenstern und Türen an. Platzieren Sie den Thermostaten so, dass dieser nicht dem direkten Sonnenlicht aus- gesetzt ist.
- Seite 8 DEVIreg™ 531 Führen Sie zur Montage des Thermostaten die folgen- den Schritte aus: 1. Öffnen Sie den Thermostaten: ▪ Drücken Sie die Arretierung an der Unterseite des Thermostaten mit einem flachen Gegenstand ein. ▪ Lösen Sie vorsichtig die vordere Abdeckung ab. ▪...
- Seite 9 DEVIreg™ 531 2. Schließen Sie den Thermostaten gemäß Schaltplan LOAD LOAD Mains Max. Load 220-240V~ 15 (1) A IP31 -10T30 D531 Die Abschirmung des Heizkabels muss über einen se- paraten Stecker mit dem Erdleiter des Stromkabels verbunden werden. Hinweis: Installieren Sie den Bodenfühler stets in ei- nem Leerrohr im Boden.
-
Seite 10: Garantie
DEVIreg™ 531 Garantie Y E A R Entsorgungsanweisungen Installationshandbuch... - Seite 11 Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Fir- men. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten. 0809XXXX & VIGDP103...
