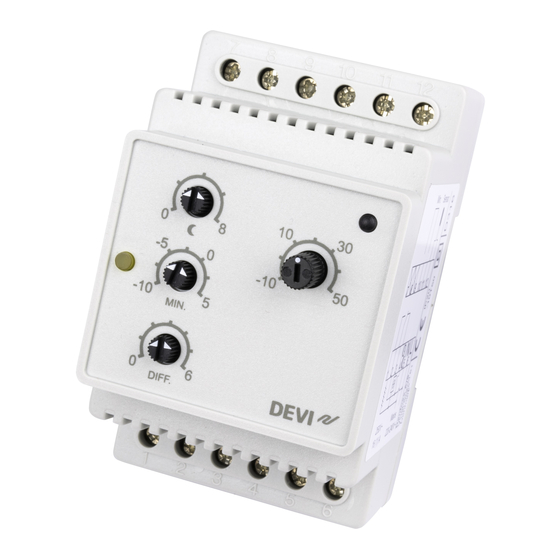

devireg 316 ist ein universeller Schienenthermostat mit einer ™ Bauhöhe von nur 52 mm. Der devireg™ 316 kann zur Steuerung von Raumtemperatur, Fußbodentemperatur, Ventilation und Kühlung oder als Differenzthermostat für Dachrinnenheizung verwendet werden. Installation: Die Installation ist als feste Installation durchzuführen. Das Kabel des Meßfühlers kann bis zu 50 m verlängert werden, ohne die Genauigkeit des Thermostats zu beeinflussen.
Seite 3
Abb. 1 Temperatureinstellung I: Der Thermostat wird in diesem Falle als Thermostat in Verbindung mit Heiz- oder Kühlanlagen verwendet. Die gewünschte Tempe- ratur wird auf der Skala mit dem Temperaturbereich von -10°C bis +50°C eingestellt. Kontrollieren Sie, daß die Hysteresis (Diff.) wie gewünscht eingestellt ist.
Seite 4
Kühlung: Phase Nulleiter Heizung: Phase Nulleiter...
Seite 5
Funktionskontrolle Funktionskontrolle: Wird durch Aufdrehen des Thermostaten keine Heizwirkung erzielt, so ist der FI-Schalter sowie die Sicherung der Instal- lation zu prüfen, bevor ein zugelassener Elektroinstallateur gerufen wird. Die Kontrolle weitere Fehlerquellen soll von einem Elektro- fachmann vorgenommen werden. Weitere Fehlerquellen: •...
Technische Daten Temperaturbereich -10°C bis +50°C Betriebstemperatur -10°C bis +50°C Betriebsspannung 180 - 250 V ~ 50 Hz Schaltbelastbarkeit 16 A Nachtreduzierung einstellbar 0 bis 8°C Differenz einstellbar 0,2 bis 6°C Schutzart IP 20 Einstellung Bereich I -10°C bis +50°C Bereich II -10°C bis + 5°C Sensortyp...
Seite 7
Sie unter den das Resultat einer der oben folgenden Bedingungen in genannten Sachverhalte sind, den Genuss der von DEVI an- stellt DEVI diese Arbeiten voll gebotenen 2-Jahres-Garantie in Rechnung. ab Kaufdatum: Die DEVI Garantie deckt keine Während des Garantiezeit-...
Garantiezertifikat Die DEVI Garantie wird gewährt: Name: Addresse: Plz./Ort: Telefon: Bitte beachten! Um die DEVI Garantie in Anspruch nehmen zu können, muß der folgende Fragebogen genau ausgefüllt werden. Bitte beachten Sie die Bedingungen auf der Rückseite. Elektroinstallateur: Installationsdatum: Thermostattyp: Produktionskode:...
