Inhaltszusammenfassung für DEVI reg 130

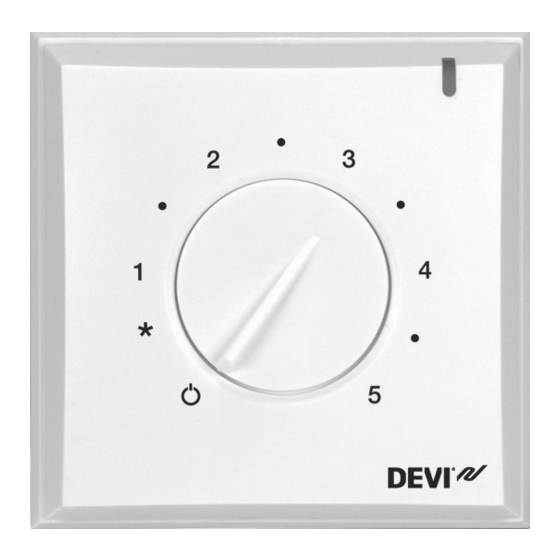

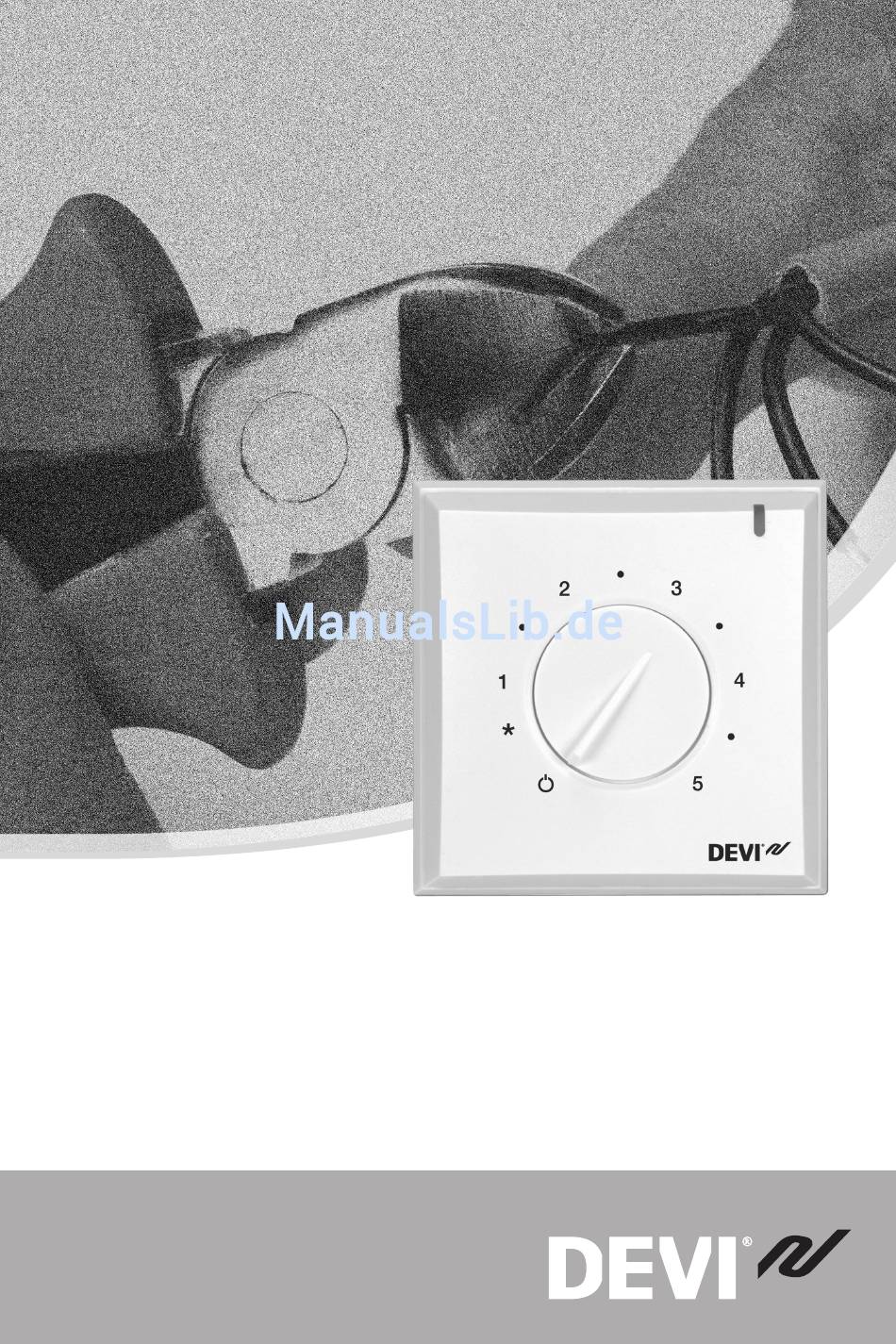

- Seite 1 Installationshandbuch DEVIreg™ 130 Elektronischer Thermostat www.DEVI.com...
-
Seite 3: Inhaltsverzeichnis
DEVIreg™ 130 Inhaltsverzeichnis Einführung ....Technische Spezifikationen . . . Sicherheitshinweise ..Montageanweisungen ..Einstellungen . -
Seite 4: Technische Spezifikationen
DEVIreg™ 130 Weitere Informationen zu diesem Produkt finden Sie auch auf: devireg.devi.com Technische Spezifikationen Betriebsspannung 220 - 240 V~, 50 Hz Leistungsaufnahme Max. 5 W Relais: Ohmsche Last Max. 16A / 3680 W bei 230 V Induktive Last cos φ = 0,3 max. 1 A Fühler... -
Seite 5: Sicherheitshinweise
DEVIreg™ 130 Verschmutzungsgrad Grad 2 (private Nutzung) Lagerungstemperatur -20 bis +65 °C IP-Schutzart Schutzklasse Klasse II - Abmessungen 82 x 82 x 36 mm Gewicht 90 g Das Produkt entspricht dem EN/IEC-Standard „Automati- sche elektrische Regel- und Steuergeräte für den Hausge- brauch und ähnliche Anwendungen“: ▪... -
Seite 6: Montageanweisungen
DEVIreg™ 130 Beachten Sie auch Folgendes: ▪ Die Installation des Thermostaten muss durch einen autorisierten und qualifizierten Installateur gemäß der örtlichen Vorschriften erfolgen. ▪ Der Thermostat muss mit der Spannungsversorgung über einen allpoligen Trennschalter verbunden sein. ▪ Der Fühler gilt als spannungsführend. Beachten Sie dies, wenn der Fühler verlängert werden soll. - Seite 7 DEVIreg™ 130 Platzieren Sie den Thermostaten nicht an der Innenseite einer Außenwand. ▪ Platzieren Sie den Bodenfühler in einem Leerrohr an einer passenden Stelle, wo dieser nicht dem direkten Sonnenlicht oder der Zugluft im Türbereich ausgesetzt ist. ▪ Halten Sie einen gleichmäßigen Abstand von >2 cm zu zwei Heizbändern ein.
- Seite 8 DEVIreg™ 130 Führen Sie zur Montage des Thermostaten die folgen- den Schritte aus: 1. Öffnen Sie den Thermostaten: ▪ Heben Sie die Taste mithilfe eines kleinen Schrau- bendrehers ab. ▪ Lösen Sie die Schraube, mit der die Vorderseite be- festigt ist. ▪...
- Seite 9 DEVIreg™ 130 2. Befestigen Sie den Thermostaten direkt an der Wand, indem Sie die Schrauben durch die Öffnungen an den Seiten des Thermostaten führen. = Schraublöcher zur Befestigung des Thermosta- ten. 3. Schließen Sie den Thermostaten gemäß Schaltplan LOAD LOAD Max.Load Mains 16 (1) A...
-
Seite 10: Einstellungen
DEVIreg™ 130 4. Installieren Sie die vordere Abdeckung und die Taste in umgekehrter Montagereihenfolge. 5. Schalten Sie die Spannungsversorgung ein. Einstellungen Temperatureinstellungen Ändern der minimalen und maximalen Fußbodentem- peratur 1. Heben Sie mithilfe ei- nes dünnen Schrau- bendrehers die Einstel- lungstaste ab. - Seite 11 DEVIreg™ 130 ▪ Fußbodenhersteller geben häufig die Höchsttempera- tur an der Fußbodenoberfläche an (in der Regel 27-28 °C). ▪ Die maximale Bodentemperatur ist standardmäßig auf 35 °C eingestellt. ▪ Verwenden Sie zur Regelung der Fußbodenheizung stets einen Bodenfühler oder eine Kombination aus Raum- und Bodenfühler.
-
Seite 12: Garantie
DEVIreg™ 130 Garantie Y E A R Entsorgungsanweisungen Installationshandbuch... - Seite 13 DEVIreg™ 130 Installationshandbuch...
- Seite 14 DEVIreg™ 130 Installationshandbuch...
- Seite 15 Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Fir- men. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten. 08095780 & VICKD203...
