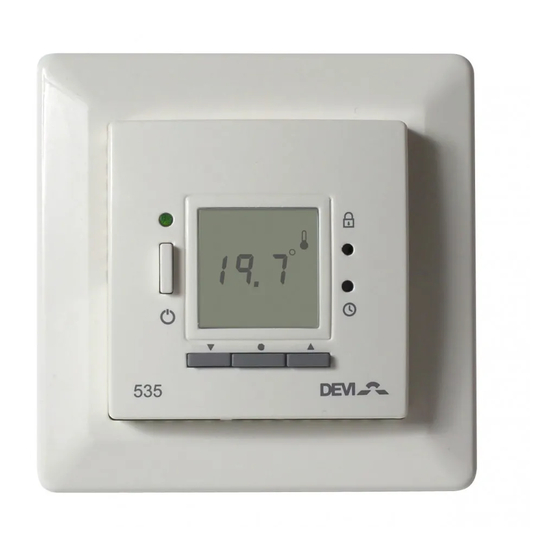

DEVIreg™ 535 Einführung DEVIreg™ 535 ist ein speziell für die Verwendung mit Fuß- bodenheizungssystemen konzipierter elektronischer Timer- Temperaturregler. Nach der Einstellung regelt der Thermostat durch Messen der Bodentemperatur und Kombination mit der Raumtem- peratur die Heizleistung automatisch so, dass Ihre Komfort- temperatur auch dann gehalten wird, wenn das Wetter um- schlägt.
DEVIreg™ 535 Sicherheitshinweise Bitte beachten Sie folgende Richtlinien: ▪ Den Thermostaten nicht abdecken (hängen Sie bei- spielsweise keine Handtücher oder ähnliche Gegen- stände vor das Gerät)! Dies beeinträchtigt die Fähigkeit des Thermostaten, die Raumtemperatur richtig zu er- fassen und einzustellen. ▪...
DEVIreg™ 535 Einstellungen Das Thermostatdisplay verwendet eindeutig voneinander unterscheidbare visuelle Symbole und zeigt die aktiven und ausgewählten Funktionen, die derzeitige Temperatur sowie die Uhrzeit an: 1. Wochentage 2. Einstellungen 3. Frostschutz 4. Raumtemperatur 5. Tagesrhythmus-Zeiträume und Komfort-/Energiespar- temperatur 6. Ist-Temperatur wird angezeigt 7.
DEVIreg™ 535 Bevorzugte Temperatur erhöhen/absenken Erhöhen und Absenken der Temperatur 1. Erhöhen oder senken Sie die Tempera- tur durch Drücken der Pfeiltasten ▲▼. Die Temperatur wird in Schritten von 0,1 °C geändert. 2. Drücken Sie zur Bestätigung •. Hinweis: Wenn der Thermostat nur zur Verwendung eines Bodenfühlers konfiguriert wird und Sie versuchen, die Tem- peratur über die maximale Bodentemperatur zu erhöhen, blinkt das entsprechende Symbol auf der Anzeige.
DEVIreg™ 535 3. Wenn Sie auf die Taste • drücken, fangen die Minuten an zu blinken. Wählen Sie die Minuten mithilfe der Pfeiltasten ▲▼ aus. 4. Wenn Sie die Taste • drücken, fängt der Wochentag an zu blinken. Wählen Sie den Wochentag mithilfe der Pfeiltasten ▲▼...
Seite 9
DEVIreg™ 535 Der Tag ist in 4 Zeiträume unterteilt (siehe Abbildung): Morgen , Tag , Abend und Nacht Die Startzeit jedes Zeitraums kann konfiguriert werden. Das entsprechende Symbol kann wie folgt aussehen: Leer (Thermostat im Energiesparmodus) oder voll (Thermostat im Komfortmodus) Benutzerhandbuch...
Seite 10
DEVIreg™ 535 Standardmäßige Timer-Einstellungen Standardmäßig ist der Timer wie folgt eingestellt: Nur Boden- Nur Raum- Boden- und fühler fühler Raumfühler Temperatur: Komfort 25 °C 21 °C 21 °C Sparmodus 5 °C 17 °C 17 °C Zeiträume – Tagesrhythmus: Morgen 06:00-08:00 08:00-16:00 Abend 16:00-22:30...
Seite 11
DEVIreg™ 535 Timer-Programme Es können vier andere Programme ausgewählt werden. Pro- Handbetrieb. Die Temperatur bleibt 24 Stun- gramm 1 den am Tag und 7 Tage die Woche konstant. Pro- Die Temperatur wird während der Zeiträume gramm 2 Tag und Nacht die ganze Woche über auf Energiespartemperatur abgesenkt.
Seite 12
DEVIreg™ 535 Festlegen von Komfort- und Energiespartemperatur- phasen Hinweis: Bitte beachten Sie bei der Festlegung der Startzei- ten der 4 Zeiträume, dass der Thermostat die Heizung zur vorgegebenen Zeit ein- und ausschaltet. Daher sollten eini- ge Zeiträume vorher beginnen und enden, um die Zeit bis zum Aufheizen oder Abkühlen zu überbrücken.
Seite 13
DEVIreg™ 535 4. Ändern Sie die Startzeit dieses Zeit- raums mithilfe der Tasten ▲▼ (in 15- Minuten-Schritten), und drücken Sie zur Bestätigung •. 5. Wiederholen Sie Schritt 4, um die Startzeit der Zeiträu- me Tag, Abend und Nacht festzulegen. Hinweis: Beim Einstellen der Zeiträume können Sie erst zum vorherigen Zeitraum zurückkehren, wenn der letzte Zeitraum eingestellt wurde.
DEVIreg™ 535 Mindestbodentemperatur Hinweis: Die Mindestbodentemperatur kann nur einge- stellt werden, wenn der Thermostat für die gemeinsame Verwendung eines Raum- und Bodenfühlers konfiguriert ist. Diese Einstellung setzt alle anderen Sollwerte außer Kraft, da Sie stets z. B. 20 °C am Bodenfühler wünschen. Einstellungen der Mindestbodentemperatur 1.
DEVIreg™ 535 4. Drücken Sie zur Bestätigung •. Die Bodentemperatur wird über dem eingestellten unteren Grenzwert gehalten. Frostschutz Einstellen des Thermostat-Frostschutzes 1. Halten Sie ▼ gedrückt, bis die niedrig- ste Einstellung erreicht wird, und drü- cken Sie dann erneut auf ▼. Jetzt erscheint ein Frostsymbol und die Temperaturanzeige blinkt.
DEVIreg™ 535 Sicherheitssperre Die Sicherheitssperre wird dazu verwendet, unerwünschte Änderungen an den Thermostateinstellungen zu verhin- dern. Das heißt, alle Tasten werden gesperrt, bis die Sicher- heitssperre wieder ausgeschaltet wird. Ein- und Ausschalten der Sicherheitssperre 1. Drücken Sie mit einem kleinen Schrau- bendreher, einem Stift oder einer Na- del in die Sperröffnung.
DEVIreg™ 535 Drücken Sie wieder auf ▲ und ▼, um zur Standardanzeige zurückzukehren. Anzeige der Bodentemperatur Hinweis: Diese Option gilt nur, wenn der Thermostat so konfiguriert ist, dass Raum- und Bodenfühler zusammen verwendet werden. 1. Drücken Sie ▲ und ▼ gleichzeitig 2 Sekunden lang.
DEVIreg™ 535 Fehlermeldungen Leuchtanzeigen (LED) Leuchtet nicht Das System ist ausgeschaltet. Grünes Licht System im Standby, Sollwerttempe- ratur erreicht Grünes Licht blinkt Bodenfühler ist defekt Rotes Licht System heizt Umschalten zwi- Der Bodentemperaturgrenzwert schen rotem und verhindert, dass die Sollwertraum- grünem Licht temperatur erreicht wird.
Seite 19
DEVIreg™ 535 Fehler- Problem Lösung code Zeiteinstel- Der Thermostat nimmt den lungen we- Handbetrieb wieder auf. rensym- gen Strom- ausfall ge- blinkt in löscht. der An- zeige. Der Thermos- Lassen Sie den Thermostaten E4-Sym- tat ist über- für einen gewissen Zeitraum blinkt in hitzt und hat abkühlen.
Seite 24
Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Änderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Fir- men. DEVI und das DEVI Logo sind Warenzeichen der Danfoss A/S. Alle Rechte vorbehalten. VUFRA203...
