Installieren von
Verbindungsmodulen
Schrittweise Anweisungen zur Installation von
Verbindungsmodulen finden Sie in der Dokumentation
im Lieferumfang des Verbindungsmoduls.

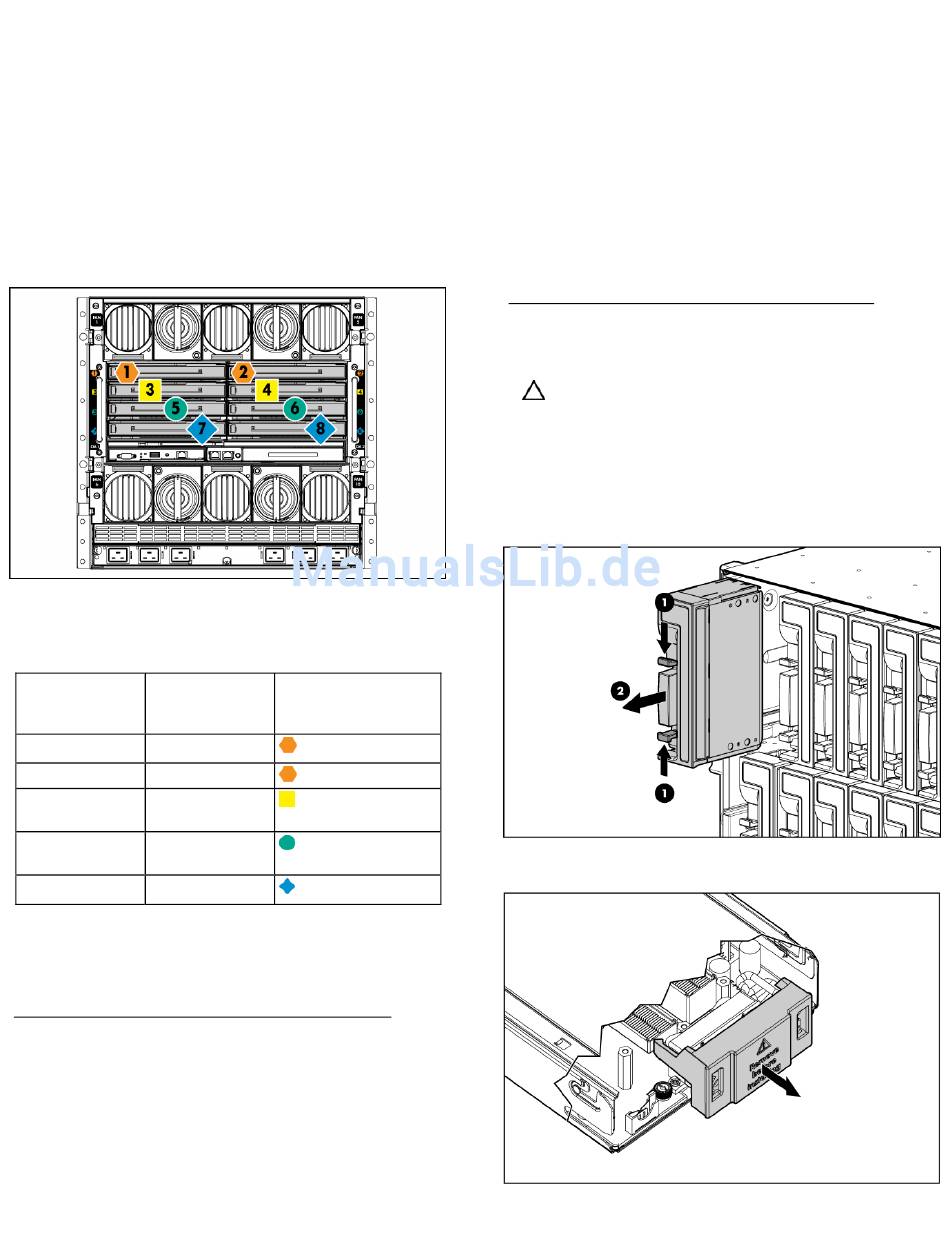

Nummerierung von
Verbindungsmoduleinschüben
und Gerätezuordnung
Um Netzwerkverbindungen für bestimmte Signale zu
unterstützen, installieren Sie Verbindungsmodule in den
Einschüben, die jeweils den Signalen der integrierten NIC
oder Mezzanine Card entsprechen.
Server Blade-
Verbindungs-
Signal
moduleinschub
NIC 1 (integriert)
1
NIC 2 (integriert)
2
Mezzanine
3 und 4
Card 1
Mezzanine
5 und 6
Card 2
7 und 8
Einzelheiten zur Portbelegung finden Sie auf dem
Installationsposter des HP BladeSystem-Gehäuses oder im
Konfigurations- und Installationshandbuch für das
HP BladeSystem-Gehäuse auf der HP Website
(http://www.hp.com/go/bladesystem/documentation).
Kennzeichen der
Verbindungsmodul-
einschübe
Herstellen einer Verbindung mit
dem Netzwerk
Damit das HP BladeSystem eine Verbindung zum
Netzwerk herstellen kann, muss jedes Gehäuse mit
Netzwerkverbindungsmodulen zur Verwaltung der Signale
zwischen den Server Blades und dem externen Netzwerk
konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden
beiden Arten von Verbindungsmodulen verfügbar: Pass-
Through-Module und Switch-Module. Weitere Informationen
über Verbindungsmodule finden Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects).
Installieren eines Server Blade
ACHTUNG: Um eine unzureichende Kühlung und
Schäden durch Überhitzung zu vermeiden, darf der
Server Blade oder das Gehäuse nur in Betrieb
genommen werden, wenn alle Festplattenlaufwerks-
und Geräteeinschübe mit einer Komponente oder
einer Leerblende belegt sind.
Entfernen Sie die Leerblende.
1.
Nehmen Sie die Schutzkappe des
2.
Gehäuseanschlusses ab.
