Gas Anschluss
6
Gas Anschluss
6.1
Gasverteilung
6.1.1 Gasleitung
6.1.2 Gasverteilungssystem
32
Unfallgefahr durch Gas Explosion!
Die Gas Installation darf nur von dafür ausgebildeten Gasfachkräften unter Beachtung
der gültigen Vorschriften ausgeführt werden.
Hinweis!
Bei der Inbetriebnahme der Luftbehandlungsgeräte MultiMAXX HG sind die jeweils
in den Ländern gültigen Sicherheitsvorschriften und Normen und allgemein aner-
kannten Regeln der Technik zu beachten.
Vor der Inbetriebnahme ist es erforderlich eine Kontrolle nach allen geltenden Nor-
men durchzuführen. Der Betreiber ist dazu verpflichtet regelmäßige Kontrollen und
Wartungen der Elektro- und Gasverbindung nach allen geltenden Normen durchzu-
führen (siehe Seite. 55).
Personenschaden!
Bei allen Arbeiten am Gasluftheizgerät ist die Gasleitung abzusperren!
Hinweis!
Wenn Sie Gas riechen:
– Verwenden Sie keine elektrischen Anlagen (z. B. Mobiltelefon), die Funken erzeu-
gen können
– Öffnen Sie Türen, Tore und Fenster für eine schnelle Durchlüftung des Bereiches.
– Schließen Sie die Gasabsperrverschlüsse.
– Von einem sicheren Platz Fachpersonal rufen.
Die Installation und der Anschluss der Gasleitung zum Brenner des Heizgerätes hat
nach den gültigen Normen und den einschlägigen Vorschriften zu erfolgen.
Standard Anschluss Gasbrenner = Innengewinde R 1/2". Der Anschluss des Brenners
an die Gasleitung ist mit einem elastischen Heizgasschlauch mit Innengewinde R 3/4"
einschließlich Reduktionsstück R 1/2" - R 3/4" (ZHG.0040 (Länge 0,4m), ZHG.0070
(Länge 0,7m) oder ZHG.0010 (Länge 1m)) herzustellen.
Im Gasleitungssystem ist ein Absperrventil einzubauen. Das handbedienbare Gas-
Absperrventil für das Gerät muss samt Kennzeichnung der Endpositionen so angebracht
werden, dass es für eine Bedienung problemlos zugänglich ist (in entsprechender Höhe
usw.). Anschlussschema des Gerätes an die Gasleitung siehe Abb. 6-1.
Unfallgefahr durch Gas Explosion!
Das Anschlussschema beinhaltet keine Sicherheitsmaßnahmen. Diese müssen bei
der Installation der Anlage gewährleistet werden.
Druckschlauch Innengewinde R 3/4" + Reduz-
ierstück mit Aussengewinde R 1/2" - 3/4"
- ZHG.0040 (Länge 0,4m),
- ZHG.0070 (Länge 0,7m),
- ZHG.0010 (Länge 1m)
Absperrventil
Filter
Druckregler

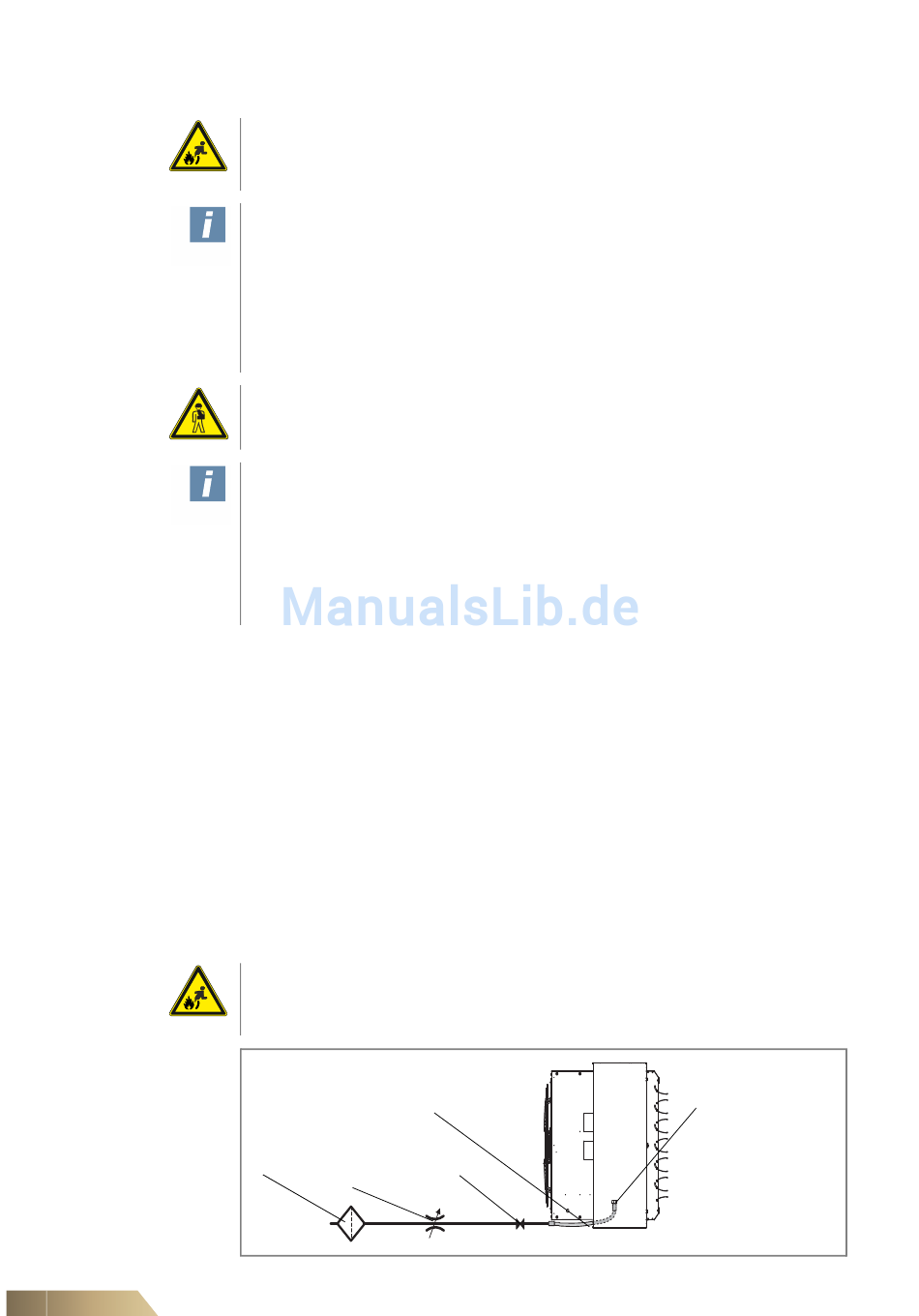

Abb. 6-1:
Gasverteilung
FläktGroup DC-2011-0141-DE 2018-05/R5 • Änderungen vorbehalten
MultiMAXX HG
Verbindung des
Gerätes zur Gas-
leitung
mit Innengewinde
R 1/2"-
innerhalb des
Gerätes.
