7.1.5.4 Störmeldungen an der Fernbedienung-Steuerplatine
Leuchtdiode (LED)
Bezeichnung
HL1
HOR S3
HL2
TK
HL3
PT HX
HL4
FILTR
HL5
HOR SET
HL6
PT VK
HL7
COMM
Tab. 7-8:
Störmeldungen
Fehlerkontakte (NC/NO Kontakte 16A/250V/AC1)
Fehlerkontakte
Kontaktstatus
Permanent entpackt
ERR1
Wechselt regelmäßig
Permanent entpackt
ERR2
Wechselt regelmäßig
Permanent entpackt
ERR3
Wechselt regelmäßig
Permanent entpackt
ERR4
Tab. 7-9:
Fehlerkontakte ERR1 und ERR4
FläktGroup DC-2011-0141-DE 2018-05/R5 • Änderungen vorbehalten

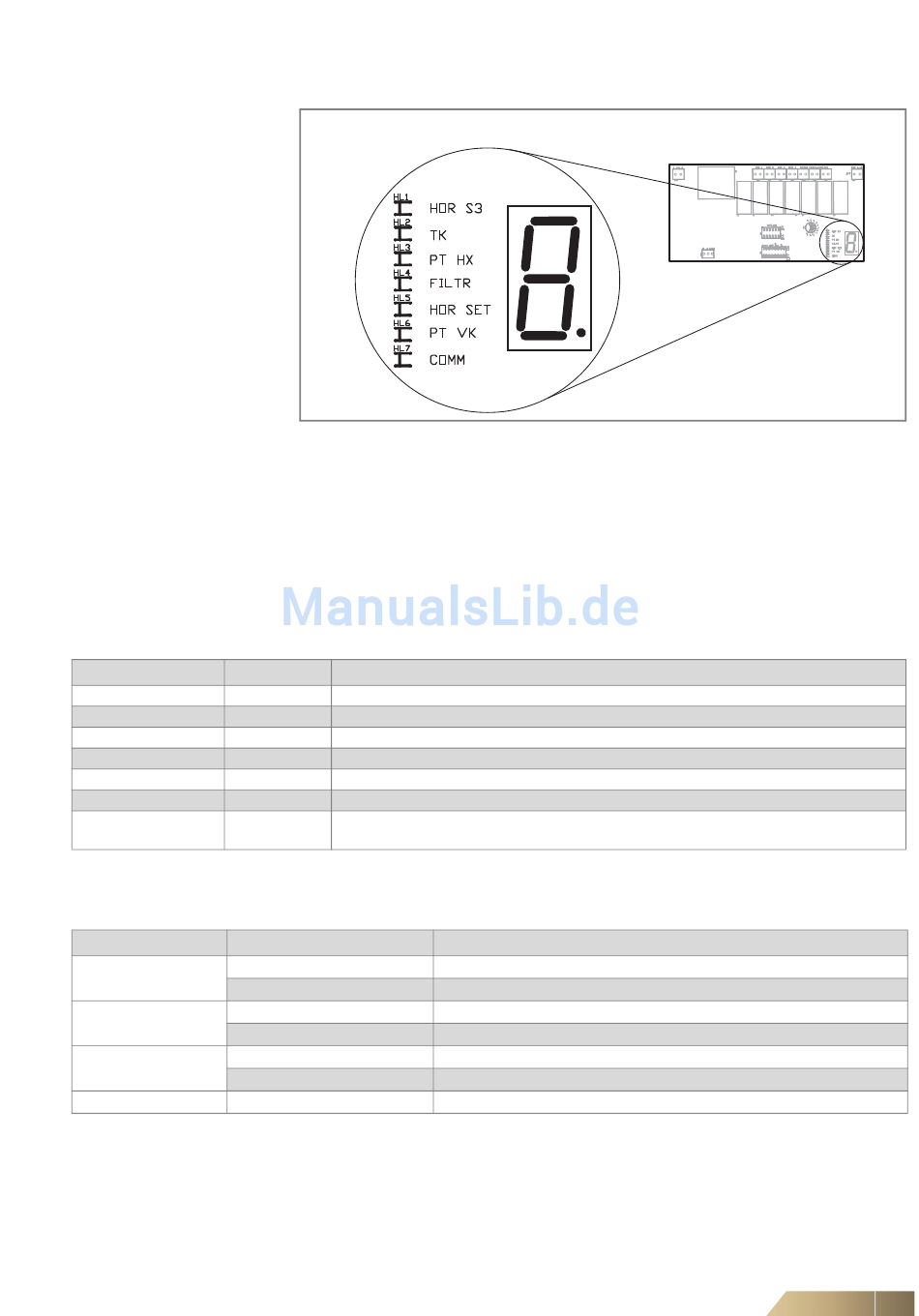

Abb. 7-8:
Einstellung der Temperaturumschalter
Kommt es zu einer Störung am Gerät, wird die Nummer des betroffenen Gerätes ange-
zeigt. Zugleich beginnt eine lichtemittierende Diode (LED) zu leuchten, welche den
Störungstyp signalisiert (siehe Abb. 7-8 und Tab. 7-8).
Sollte eine Störung an mehreren Geräten vorliegen, wird die Nummer des angezeigten
Gerätes innerhalb von 2 s umgeschaltet/gewechselt (für die Geräte adressiert als 1-9
wird die Nummer 1-9 der Reihe nach angezeigt; für das Gerät mit der Adresse 10 wird
die Nummer 0 angegeben). Zugleich werden die entsprechenden Störungen für das
angezeigte Gerät durch die Leuchtdioden signalisiert.
Liegt keine Störung vor, wird das Zeichen „-„ angezeigt.
Störmeldung
Brenner
Ventilator-Thermokontakte
Wärmetauscher-Temperaturfühler (PT1000)
Verschmutzter Filter
Falsch eingestellter Brenner
Temperaturfühler in der Ventilatorkammer (PT1000)
Es erfolgt keine Kommunikation zwischen dem Gerät und der Fernbedienung-Steuerpla-
tine OSHG 0.RDDO
Störmeldung
Brenner S3
Falsch eingestellter Brenner
Ventilator-Thermokontakte
Geräten nicht kommunizieren
PT HX
PT VK
Verschmutzter Filter
Fernbedienung-Steuerplatine OSHG 0.RDDO
