MultiMAXX HG
2
1

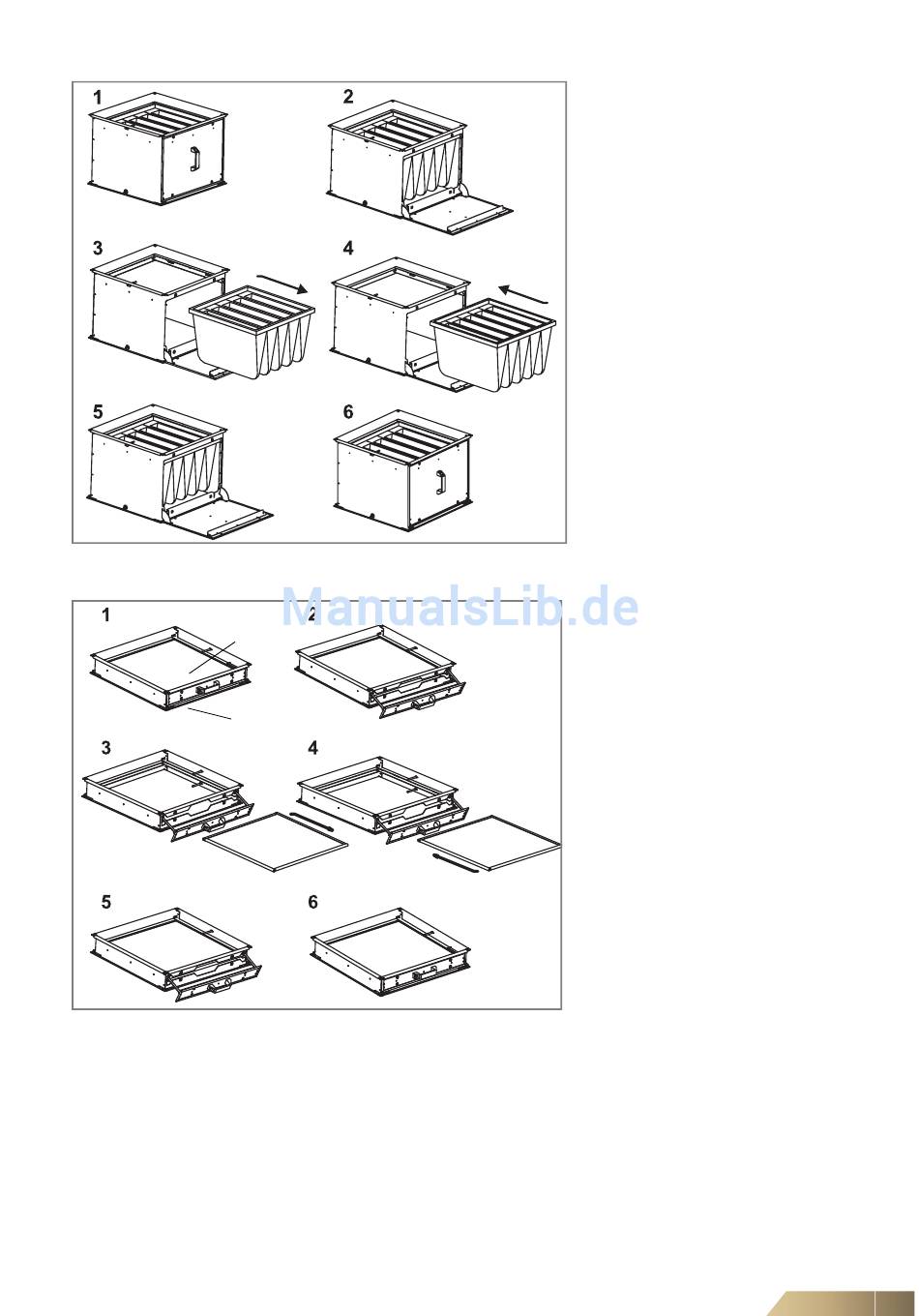

Abb. 9-2: Austausch des Taschenfiltereinsatzes im Taschenfilter ZH#.36##
1
Abb. 9-3: Austausch des Taschenfiltereinsatzes im Taschenfilter ZH#.370#
FläktGroup DC-2011-0141-DE 2018-05/R5 • Änderungen vorbehalten
2
Pos. 1: Dachhaube Ansaugseite
Pos. 2: Taschenfilter G2, G4 oder F7
Entriegeln Sie das Filterkammer-Seitenteil (1)
durch leichtes Drehen der Schnellverschlüsse
um 90°, klappen Sie ihn auf, nehmen Sie den
Taschenfiltereinsatz heraus und ersetzen ihn
(2). Nach Einsetzen des Taschenfiltereinsat-
zes, schließen Sie das Seitenteil der Filter-
kammer und sichern Sie es durch Drehen der
Schnellverschlüsse um 90°.
Pos. 1: Filterkammer
Pos. 2: Mattenfilter G2,G3 oder G4
Entriegeln Sie das Seitenteil der Filterkammer
(1) durch leichtes Drehen der Schnellver-
schlüsse um 90° und nehmen Sie es heraus.
Den Mattenfiltereinsatz ziehen Sie heraus und
ersetzen ihn (2).
Den neuen Mattenfiltereinsatz schieben Sie in
die Filterkammer hinein, schließen Sie das Fil-
terseitenteil und sichern Sie es durch Drehen-
der Schnellverschlüsse um 90°.
Wartung
