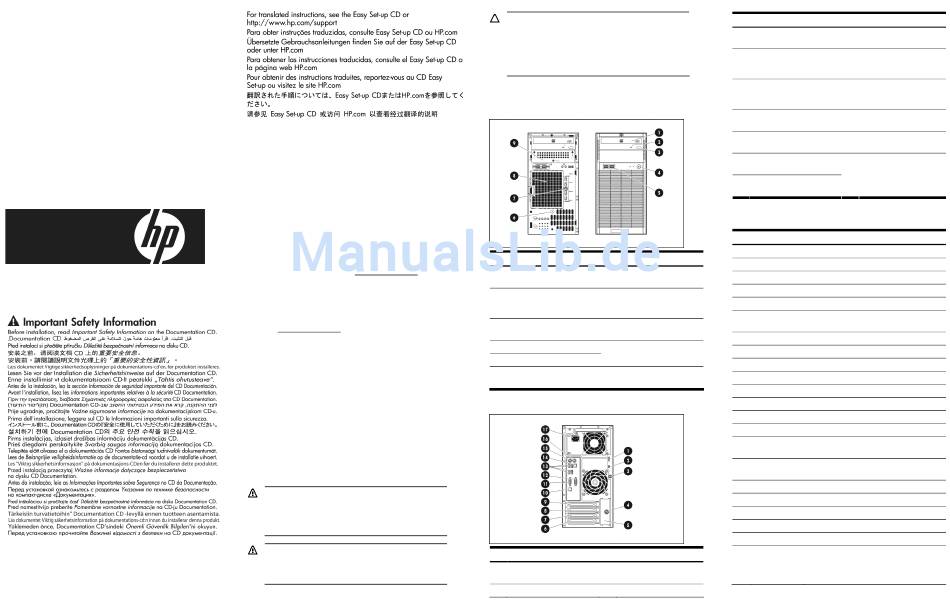

HP ProLiant ML110 G6 Installationsblatt

HP ProLiant ML1 10
G6 Server
Installationsblatt
Teilenummer: 580147-042
März 2010 (Zweite Ausgabe)
Konfigurieren des Servers
1. Schließen Sie alle Peripheriegeräte an den Server an.
Tastatur
o
o Maus
Monitor
o
2. Bestimmen Sie die BIOS-Version des Servers.
a. Schalten Sie den Server ein.
b. Drücken Sie nach dem Anzeigen des HP Logos die Taste
Esc und anschließend die Taste Pause, um die Bewegung
des Bildschirminhalts anzuhalten.
c. Notieren Sie sich die BIOS-Version des Servers.
d. Vergleichen Sie die BIOS-Version des Servers mit der
letzten BIOS-Version, die auf der HP Website für diesen
Server angegeben wird: http://www.hp.com
e. Wenn es sich beim BIOS auf dem Server nicht um die
neueste Version handelt, aktualisieren Sie jetzt das BIOS.
Nehmen Sie auf das Server Maintenance and Service
Guide (Wartungs- und Servicehandbuch) des Servers
Bezug, das auf der HP Website verfügbar ist:
http://www.hp.com
Standard-Boot-Reihenfolge
Standardmäßig sucht der Server in der folgenden Reihenfolge
nach Bootlaufwerken:
1. Wechseldatenträger
2. CD-ROM-/DVD-ROM-Laufwerk
3. Festplattenlaufwerk
4. Integrierter NIC, PXE (Preboot Execution Environment – Remote-
Start über das LAN)
Richtlinien zur Serverkonfiguration
Lesen Sie sich die folgenden Punkte durch, bevor Sie die in den
nachfolgenden Abschnitten beschriebenen Installationsverfahren
durchführen.
VORSICHT: Wenn Sie die Stromzufuhr zum System
nicht ordnungsgemäß ausschalten, bevor Sie den Server
öffnen oder bevor Sie Hardwarekomponenten aus- bzw.
einbauen, besteht Verletzungsgefahr für Sie sowie das
Risiko einer Beschädigung des Servers.
VORSICHT: Um das Risiko von Verletzungen durch heiße
Oberflächen auszuschließen, lassen Sie das Gehäuse
und die installierten Hardwarekomponenten abkühlen,
bevor Sie sie berühren.
ACHTUNG: Beachten Sie beim Durchführen
von Installationen die Vorsichtsmaßnahmen zur
elektrostatischen Entladung, die Verfahren vor und nach
der Installation sowie die ordnungsgemäße Kabelführung,
auf die in Kapitel 2 im Maintenance and Service Guide
(Wartungs- und Service-Handbuch) des Servers
eingegangen wird.
Position der Serverkomponenten

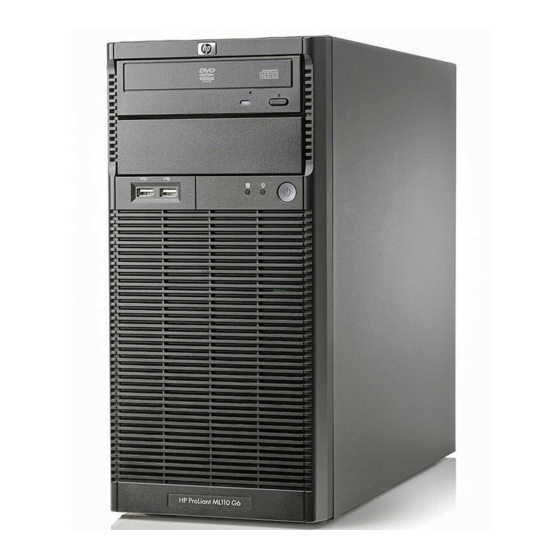

Komponenten auf der Vorderseite
Nr. Komponente Nr. Komponente
1 Optisches Datenträgerlaufwerk 6 Externer Umgebungs-
wärmefühler
2 Manuelles Auswurfloch des 7 Flügelschraube der
optischen Datenträgerlaufwerks EMI-Abschirmung des
Festplattenlaufwerks
3 Auswurftaste des optischen 8 EMI-Abschirmung des
Datenträgerlaufwerks Festplattenlaufwerks
4 Netzschalter 9 EMI-Abschirmung des zweiten
Wechselmedienlaufwerks
5 USB-Anschlüsse
Hinweis: Die Lage der Punkte 2 und 3 kann je nach dem Modell des
installierten Wechselmedienlaufwerks verschieden sein.
Komponenten auf der Rückseite
Nr. Komponente Nr. Komponente
1 Buchse für Kensington-Schloss 10 Management-NIC-
Anschluss (RJ-45)
2 Lasche für Kabelschloss 11 Videoanschluss
Nr. Komponente Nr. Komponente
3 Flügelschraube der 12 Serieller Port
Gehäuseabdeckung
4 Flügelschraube der Halterung 13 USB-Anschlüsse
der Erweiterungssteckplatz-
Abdeckung
5 Halterung der 14 Eingebetteter NIC-
Erweiterungssteckplatz- Anschluss (RJ-45)
Abdeckung
6 Abdeckung von 15 PS/2-Tastaturanschluss
Erweiterungssteckplatz 1
7 Abdeckung von 16 PS/2-Mausanschluss
Erweiterungssteckplatz 2
8 Abdeckung von 17 Netzanschluss
Erweiterungssteckplatz 3
9 Abdeckung von
Erweiterungssteckplatz 4
Systemplatinenkomponenten
Nr. Code Komponente
1 ATXPWRCN2 4-poliger ATX CPU-Stromanschluss
2 DIMM4B 1. DDR3-DIMM-Steckplatz von Kanal B
3 DIMM3D 2. DDR3-DIMM-Steckplatz von Kanal B
4 DIMM2A 1. DDR3-DIMM-Steckplatz von Kanal A
5 DIMM1C 2. DDR3-DIMM-Steckplatz von Kanal A
6 ATXPWRCN1 24-poliger Stromversorgungsanschluss der
ATX-Systemplatine
7 CPU1 Prozessor
8 CPUFAN1 Anschluss des CPU-Kühlkörper-Lüfters
9 PCHSW1 Systemkonfigurationsschalter
10 FPCN1 Netztaste / LED-Kabel an der Vorderseite
11 SATA1 SATA-Kabelanschluss des 1. Festplattenlaufwerks
12 SATA2 SATA-Kabelanschluss des 2. Festplattenlaufwerks
13 SATA3 SATA-Kabelanschluss des 3. Festplattenlaufwerks
14 SATA4 SATA-Kabelanschluss des 4. Festplattenlaufwerks
15 SATA5 SATA-Kabelanschluss des 1. optischen
Datenträgerlaufwerks
16 SATA6 SATA-Kabelanschluss des 2. optischen
Datenträgerlaufwerks
17 USBCONN2 Interner USB-Anschluss für STD USB
18 USBCONN3 Interner USB-Anschluss für Bandgerät
19 FPUSBCONN1 USB-Port-Anschluss für Vorderseite
20 HDDLEDCN1 Kabelanschluss für externe SAS HDD-LED
21 TPMCN1 TPM (Trusted Platform Module)-Anschluss
22 Steckplatz voller PCIe Gen2 x16 Steckplatz (x16) voller Höhe
Höhe, voller und voller Länge
Länge4 PCIe
x16 (16) 45W
