Anlagendruck einstellen

Voraussetzung: Korrekter Vordruck des MAG bei
Installation. Bei befüllter Anlage kann der Vordruck nur
ermittelt werden, wenn das MAG abgesperrt und drucklos
ist (über evtl. eingebautes Kappenventil).
Durch Luftabscheidung innerhalb einiger Tage nach der
Befüllung kann der Anlagendruck wieder absinken.
Tipp
Anlagendruck beim Befüllen ca. 0.1 - 0.2 bar höher
einstellen als Tabellenwert
Empfehlungswerte für den Anlagendruck
Anlagenhöhe
Vordruck MAG
[m]
[bar]
5
0.6 – 0.7
8
0.9 - 1
10
1.2
15
1.7
20
2.3
* im kalten Anlagenzustand
ROTH WERKE GmbH • Am Seerain • 35232 Dautphetal
Telefon: 0 64 66 / 922 - 0 • Telefax: 0 64 66 / 922 - 100 • E-Mail: service@roth-werke.de
Betriebsanleitung Solar-Befüllpumpe

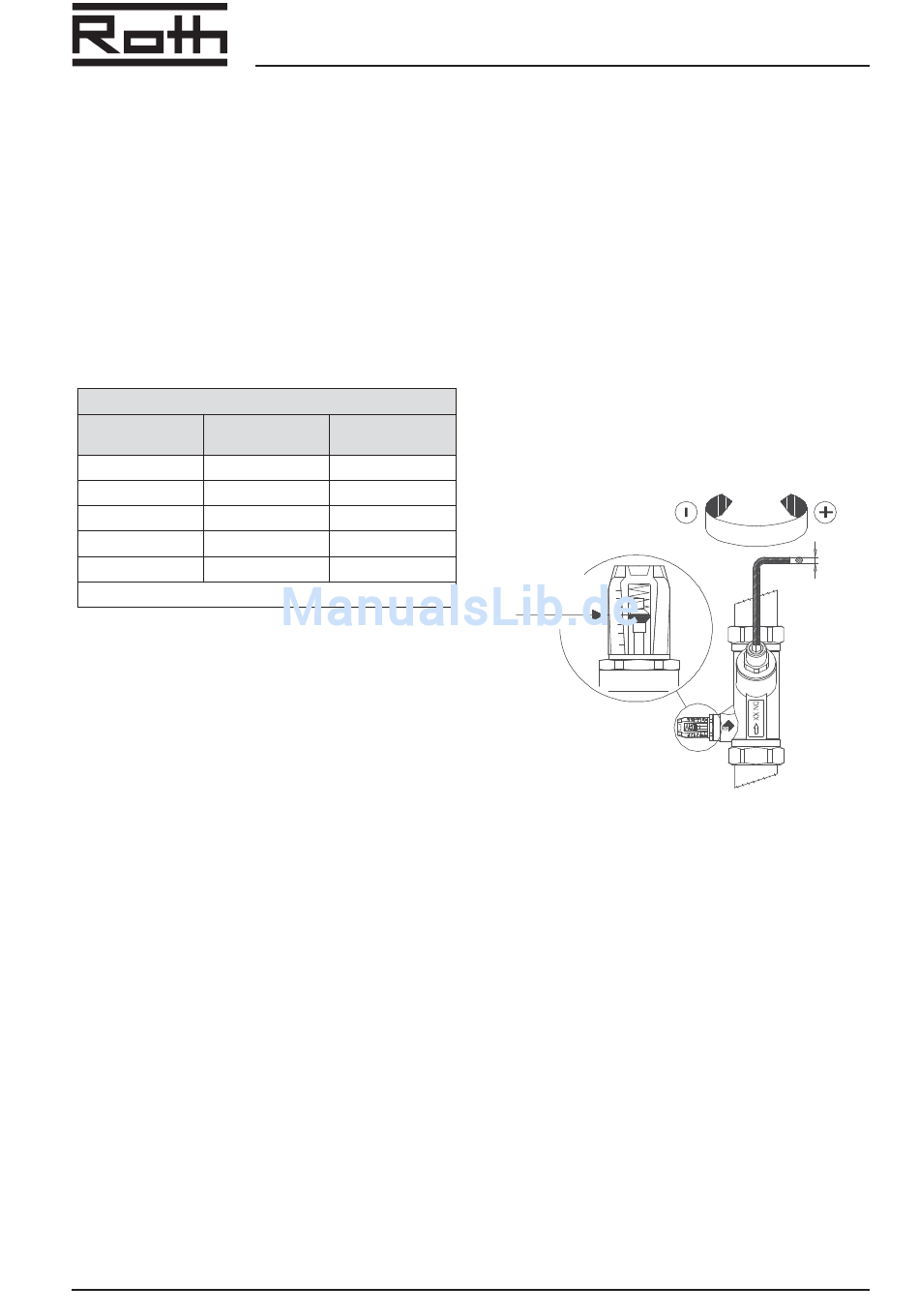

Volumenstrom einstellen

Durchflussmesser in der Solarstation auf maximalen Wert
stellen. Dazu ggf. 4 mm Innensechskantschraube ganz
nach links drehen
Pumpe auf kleinste Stufe stellen
Pumpendrehzahl bei Solarreglern mit Drehzahlansteuerung
auf 100 % stellen
Empfohlener Durchfluss (außer bei Low-Flow-Anlagen):
40 Liter/m² Kollektorfläche und Stunde
Beispiel: Kollektorfläche 12 m²
Volumenstrom[Liter/min]=40 l/ m²h x 12 m²: 60 min/h
= 8 l/min
Drehzahlstufe der Pumpe so wählen, dass empfohlene
Durchflussrate erreicht wird
Anlagendruck *
[bar]
0.7- 0.8
1.0 – 1.2
1.2 – 1.3
1.7 – 1.8
2.3 – 2.5
Beispiel
14
12
8 Liter/min
10
8
6
4
2
+
+
+
+
Liter/min
4 mm
6
