6. Bedienung

6.10 Vertauschung (Fehlercode 5)

Erkennt der KAPRi plus in der Installation oder im Kabel vertausch-
te Adern, leuchten die Ader-LEDs (F) der dazugehörigen Adern
immer paarweise. Die Ader-LED für die Anschlussklemme am nahen
Ende der Installationsleitung leuchtet dauernd und die Ader-LED für
die Anschlussklemme am fernen Ende blinkt.

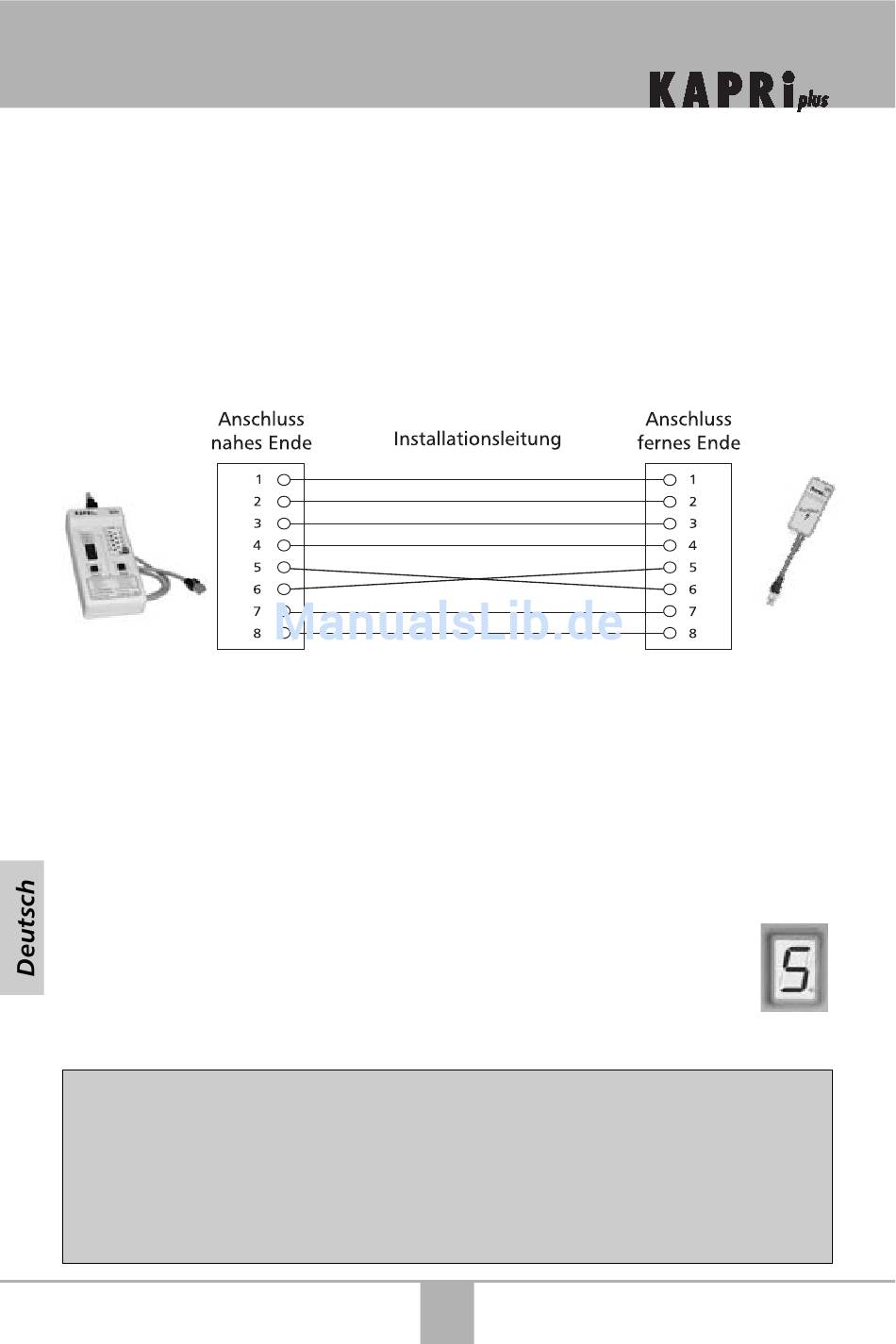

Beispiel:
KAPRi plus
Grundgerät
In unserem Beispiel werden zwei Fehler erkannt:
1. Vertauschung (Fehlercode 5), Ader-LED 5 leuchtet ohne
Unterbrechung und Ader-LED 6 blinkt.
2. Vertauschung (Fehlercode 5), Ader-LED 6 leuchtet ohne
Unterbrechung und Ader-LED 5 blinkt.
Der Fehlercode für Adernvertauschung ist die Ziffer 5.
Hinweis
Das nahe Ende der Installationsleitung ist der Anschluss, in den
das KAPRi plus Grundgerät eingesteckt ist.
Das ferne Ende ist der Anschluss, in den die KAPRi plus Testbox
eingesteckt ist.
D16
KAPRi plus
Testbox
