PTZ‑KAMERAS
7.1 ANSCHLUSS EINER PTZ‑KAMERA
Viele DVR-Geräte der QT-Serie unterstützen die Schwenken-Neigen-Zoom-Funktionen von so
genannten PTZ-Kameras. Diese Kameras werden über dieselben Anschlüsse wie herkömmliche
Kameras an den DVR angeschlossen, jedoch werden die Steuerkabel über den RS485-Block auf der
Rückseite des DVR angeschlossen.
auch anders aussehen. Kapitel 2 Anschlüsse und Bedienelemente enthält die Abbildung, die
dem Modell entspricht und aus der die Position des Anschlussblocks entnommen werden kann.
Der RS485-Anschluss nutzt ein monodirektionales Protokoll, d. h. es können Befehle an die
Kamera(s) gesendet werden, jedoch werden in umgekehrter Richtung keine Daten zurück zum Gerät
übertragen. Mit anderen Worten: Videobilder werden durch das Videokabel wie bei jeder anderen
Kamera übertragen.
Der DVR ist standardmäßig so eingestellt, dass RS485 für jeden Kanal deaktiviert ist. PTZ-
Einstellungen müssen daher aktiviert werden, bevor PTZ-Kameras verwendet werden können.
Dieses System unterstützt 13 der am häufigsten vorkommenden Protokolle, einschließlich Pelco-D
und Pelco-P.
Bei Anschluss einer PTZ-Kamera sollte Folgendes berücksichtigt werden:
• Vom Port 485 dieses DVR aus kann keine Parallelverbindung mit dem Port 485 eines anderen
Gerätes hergestellt werden.
• Die Spannung zwischen den A- und B-Kabeln der Kamera muss weniger als 5 V betragen.

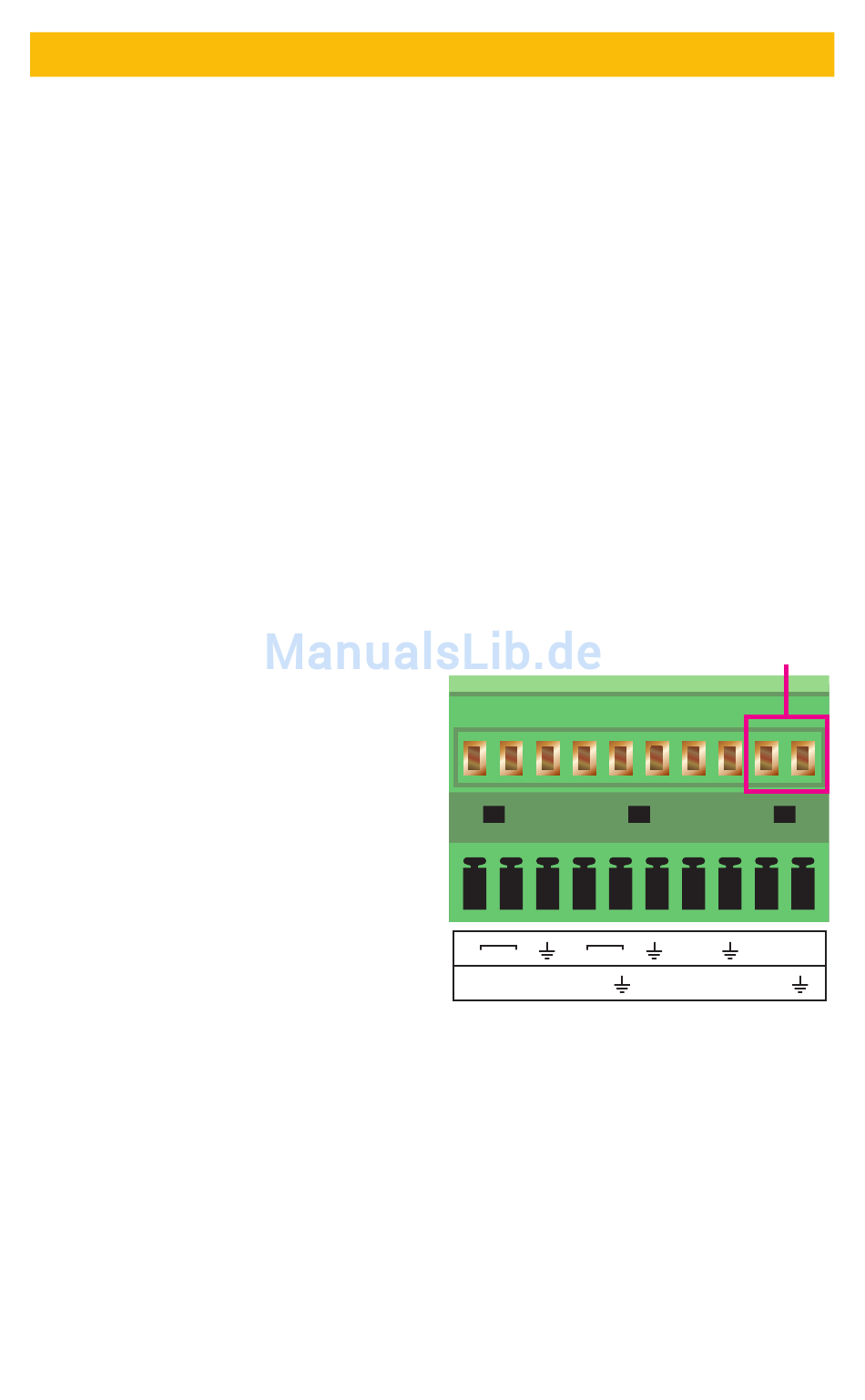

SCHRITT 1. Das Datenkabel der
PTZ-Kamera muss an den in
markierten Anschlüssen angeschlossen
sein. Es können mehrere PTZ-Kameras
an diesen Anschluss angeschlossen
werden. Hierzu ist allerdings ein
Expander-Anschluss erforderlich.
Die Kameras können auch in Reihe
geschaltet werden.
SCHRITT 2. Das andere Ende des Kabels
an den entsprechenden Stiften im
Kamerastecker anschließen.
SCHRITT 3. Video- und Stromkabel der
Kamera wie bei jeder anderen Kamera
auch anschließen.
82
Abb. 7-1
unten dient lediglich zur Information. Der Stecker kann
Abb. 7-1
NO
1 2 3 4
1
2
C
NO
C
5 6 7 8
ABB. 7-1
KAPITEL 7
RS-485
CNTRL
A
B
12V
