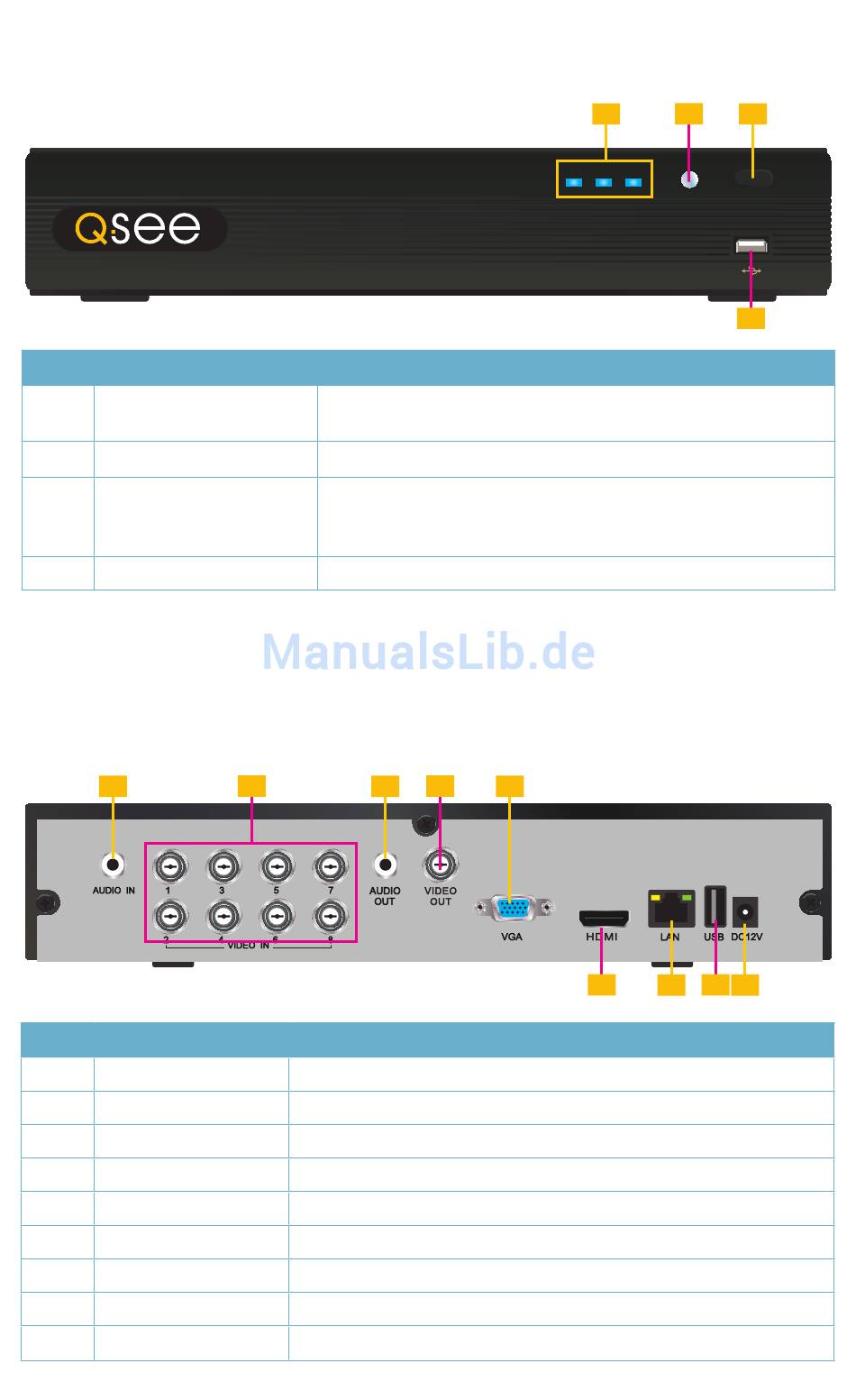

QT228
VORDERSEITE
QT228
POS.
NAME
1
KONTROLLLEUCHTEN
2
INFRAROTFENSTER
3
VIDEOMODUSTASTE
4
USB-ANSCHLUSS
RÜCKSEITE
1
POS.
NAME
1
AUDIO IN
2
VIDEO IN
3
AUDIO OUT
4
VIDEO OUT
5
VGA-ANSCHLUSS
6
HDMI
7
LAN
8
USB-ANSCHLUSS
9
DC IN
FUNKTION
Zeigen den Status der Aufzeichnung und des Netzwerks an
und ob der DVR eingeschaltet ist.
Empfängt die Signale der Fernbedienung.
10 Sekunden gedrückt halten (oder bis ein Signalton
ertönt), um den Video-Ausgang vom VGA-Anschluss zum
BNC-Video-Ausgang umzuschalten.
Zur Verwendung für externe USB-Backup-Laufwerke.
2
3
FUNKTION
Audioeingangskanal
Videoeingang für bis zu 8 Kameras
Cinch-Audio-Ausgang für Aktivlautsprecher
BNC-Anschluss für TV-Gerät oder Monitor
VGA-Ausgang für 19-Zoll-Monitor (oder größer)
HDMI-Videoausgang
Netzwerkanschluss (Ethernet)
Für USB-Maus
Anschluss für 12-V-DC-Netzteil
REC
4
5
6
1
2
3
Net
Power
4
7
8
9
TV/VGA
11
