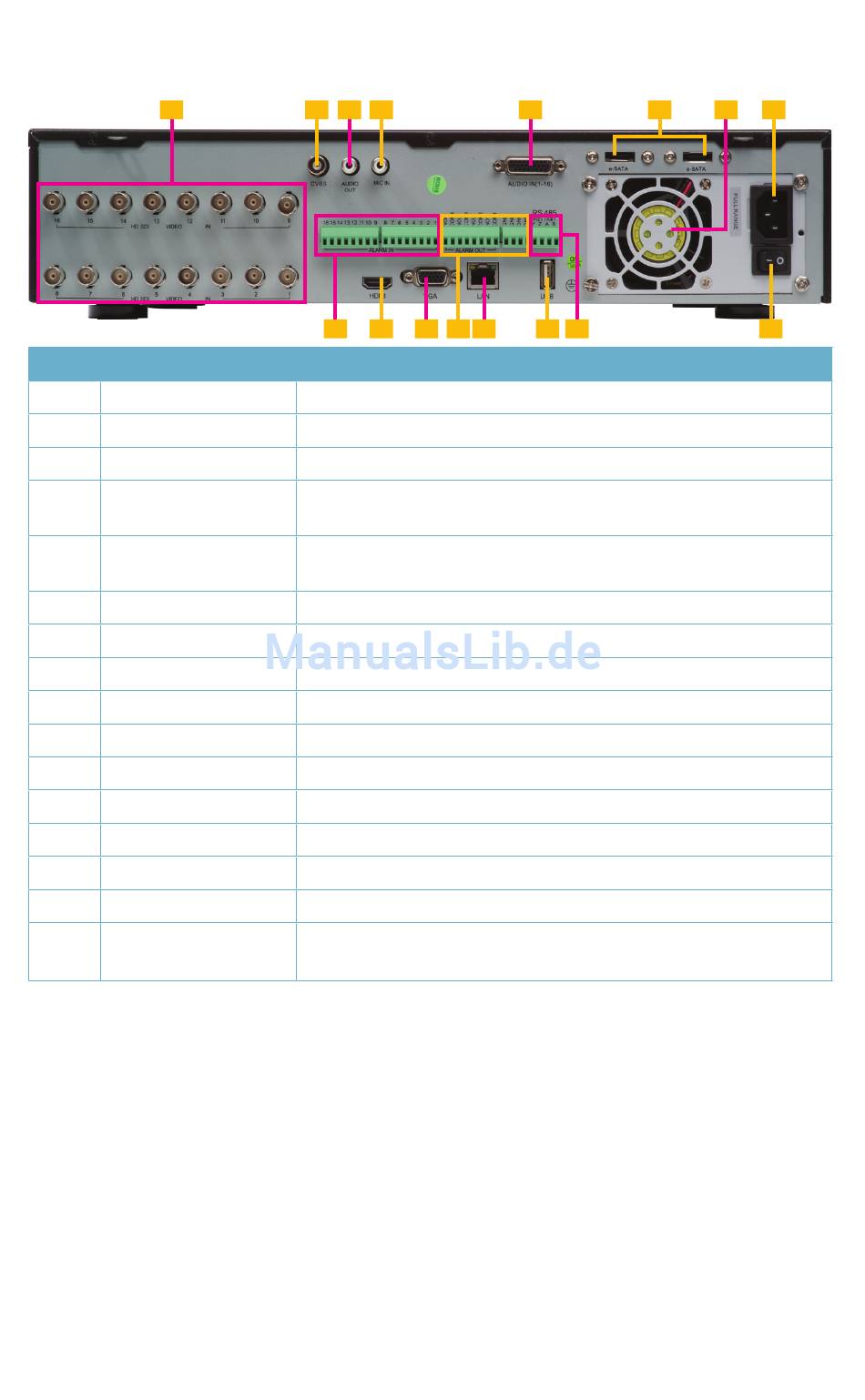

RÜCKSEITE
1
POS.
NAME
1
VIDEO IN
2
CVBS (Video Out)
3
AUDIO-AUSGANG
4
MIC IN
5
AUDIO IN
6
ESATA
7
LÜFTER
8
DC +12V
9
ALARM IN
10
HDMI
11
VGA-ANSCHLUSS
12
ALARM OUT
13
LAN
14
USB-ANSCHLUSS
15
PTZ RS485 BLOCK
16
NETZSCHALTER
2
3
4
9
10
11
12
FUNKTION
Videoeingang für bis zu 16 HD SDI-Kameras
Videoausgang für TV-Gerät (BNC) oder Monitor
Audio-Ausgang, Aktivlautsprecher anschließen
Cinch-Anschluss für Mikrofon. Erfordert Lautsprecher an der
bzw. den Kameras.
16-Kanal-Audio-Eingang für Kameras mit Audio. Dongle
befindet sich im Zubehörkarton.
Anschlüsse für zwei externe SATA-Festplatten für Backup.
Lüfterauslass, darf nicht abgedeckt werden.
Stromanschluss
Eingangsanschlüsse für 16 Alarme.
HDMI-Videoausgang
Videoausgang für Monitoranschluss, 19 Zoll oder größer
Vier Ausgangsanschlüsse für externe Alarme
Netzwerkanschluss (Ethernet)
Für USB-Maus
Anschlüsse für schnelle PTZ-Dome-Kameras. Y = „+" Z = „-"
Zum Einschalten des DVR und zum Ausschalten nach
Herunterfahren von der Benutzeroberfläche
5
13
14
15
6
7
8
16
35
