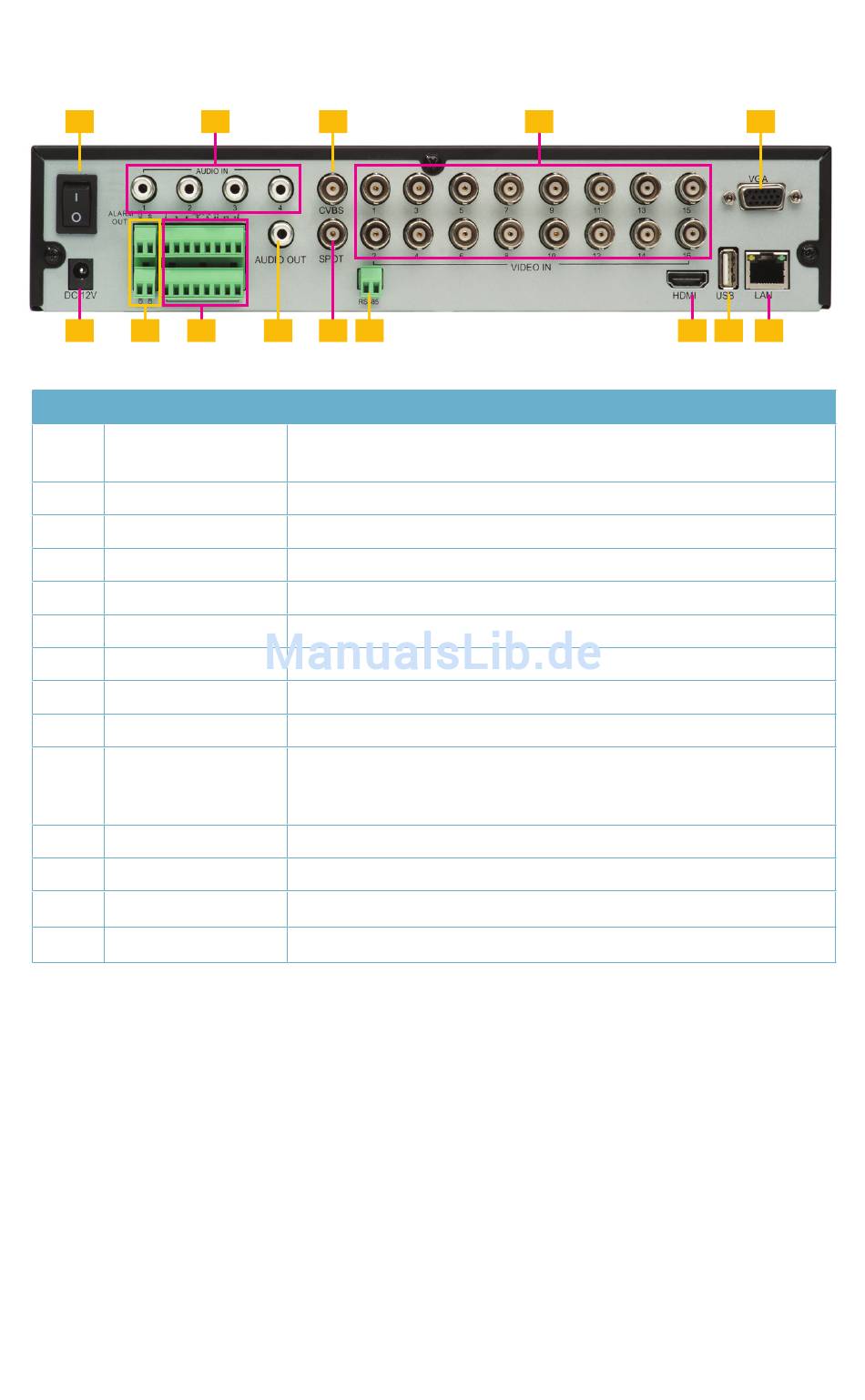

RÜCKSEITE
1
6
7
8
POS.
NAME
1
NETZSCHALTER
2
AUDIO IN
3
VIDEO OUT
4
VIDEO IN
5
VGA-ANSCHLUSS
6
DC +12V
7
ALARM-AUSGANG
8
ALARM IN
9
AUDIO OUT
10
SPOT
11
PTZ
12
HDMI
13
USB-ANSCHLUSS
14
NET
2
3
9
10
11
FUNKTION
Zum Einschalten des DVR und zum Ausschalten nach
Herunterfahren von der Benutzeroberfläche
4-Kanal-Audio-Eingang für Kameras mit Audio oder Mikrofon
Videoausgang für TV-Gerät (BNC) oder Monitor
Videoeingang für bis zu 16 Kameras
Videoausgang für Monitoranschluss
Stromanschluss
Ausgang für Alarm
Anschluss für bis zu 16 externe Sensoren
Audio-Ausgang, Aktivlautsprecher anschließen
Anschluss für einen weiteren Monitor als Zusatz-Ausgangskanal.
Auf diesem Monitor werden nur Videobilder angezeigt, es besteht
kein Menüzugriff.
PTZ-Kamera-Anschlüsse
HDMI-Videoausgang
Für USB-Maus
Netzwerkanschluss (Ethernet)
4
12
5
13
14
25
