2.5 KAMERAS
ANSCHLIESSEN VON KAMERAS
Der DVR hat BNC-Anschlüsse, an die die Videokabel der Kameras schnell und sicher angeschlossen
werden können. Obwohl sowohl herkömmliche analoge als auch digitale SDI (Serial Digital Interface)
HD-Kameras diese Schnittstelle verwenden, können sie aufgrund inkompatibler Signale nicht am
Anschluss des jeweils anderen Typs angeschlossen werden. Daher muss unbedingt der richtige
Anschluss verwendet werden.
SCHRITT 1. Das BNC- und das Anschlusskabel der Kamera an den entsprechenden
Anschlüssen am Anschluss- und Videokabel anschließen.
HINWEIS: Der Stecker des Anschlusskabels passt in die entsprechende Buchse des
Anschlusskabels der Kamera.
SCHRITT 2. Den BNC-Stecker am anderen Kabelende in einen der „Video In"-Eingänge auf der
Rückseite des DVR stecken.
SCHRITT 3. Eines der Netzkabel am Power Splitter (sofern die Kamera über einen verfügt) mit
dem Netzkabel des Netz- und Videokabels verbinden. Wird nur eine Kamera angeschlossen,
das Anschlusskabel am Netzteil anschließen und weiter mit Schritt 6 unten.
1
SCHRITT 4. Diesen Vorgang für jede im Paket enthaltene Kamera wiederholen, damit die
richtige Verbindung und Funktion gewährleistet ist.
SCHRITT 5. Das einzelne Ende des Power Splitter am Netzteil anschließen.
SCHRITT 6. Das Netzteil an einen Überspannungsschutz anschließen. Jetzt müsste ein
Live-Videobild von jeder der Kameras angezeigt werden.
4
REPEAT
RÉPÉTEZ
Einige Kamerapakete können mehr als ein Kameranetzteil und einen Splitter enthalten. Die
genannten Schritte wiederholen, bis alle Kameras angeschlossen sind. Bei Paketen mit
verschiedenen Kameratypen sicherstellen, dass das korrekte Netzteil verwendet wird, da
eine willkürliche Vermischung der Teile Schäden verursachen oder zu einer unzureichenden
Stromversorgung der Kamera führen kann.
Die Kameras können jetzt montiert werden.
44
2

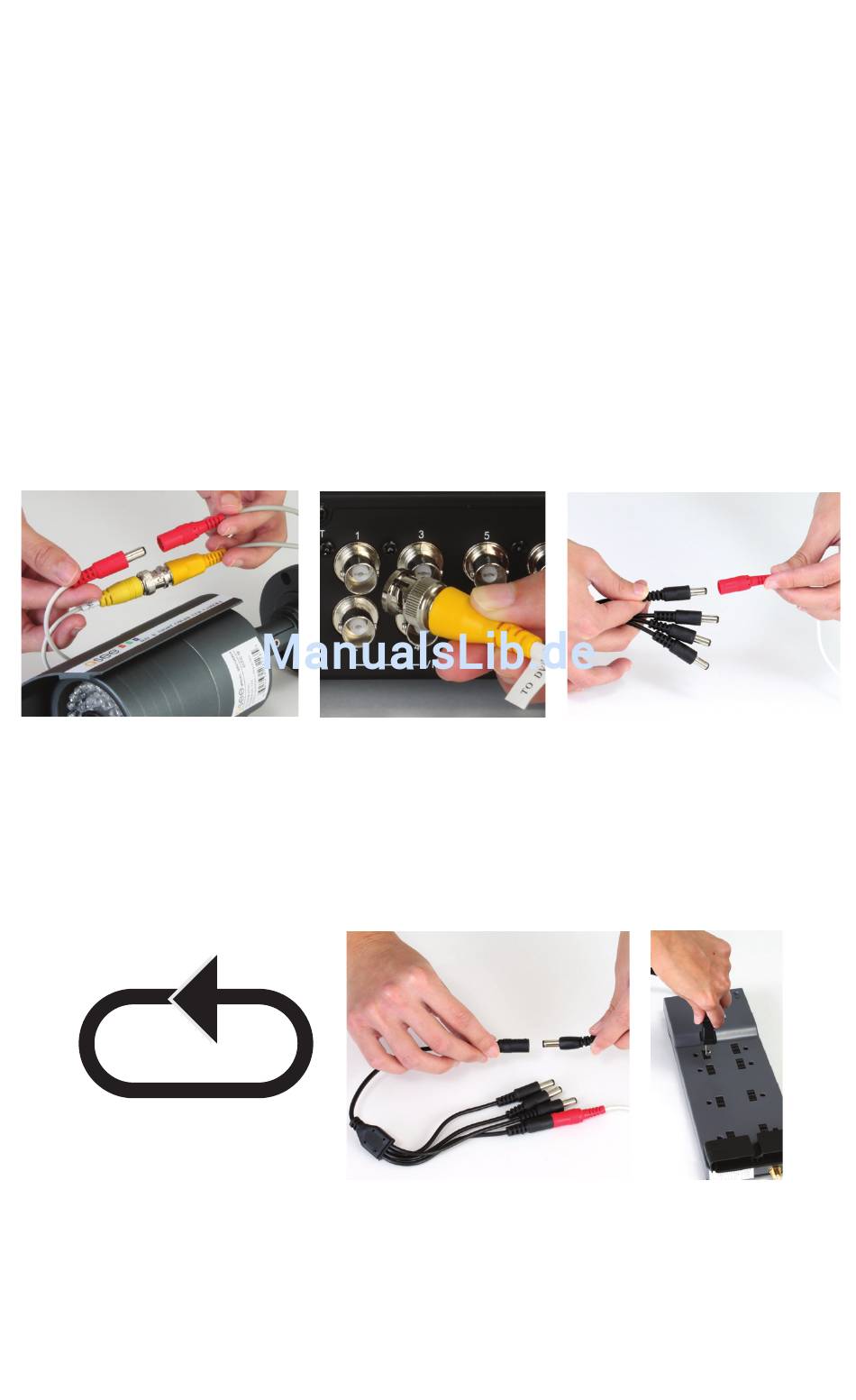

ABB. 2-10
