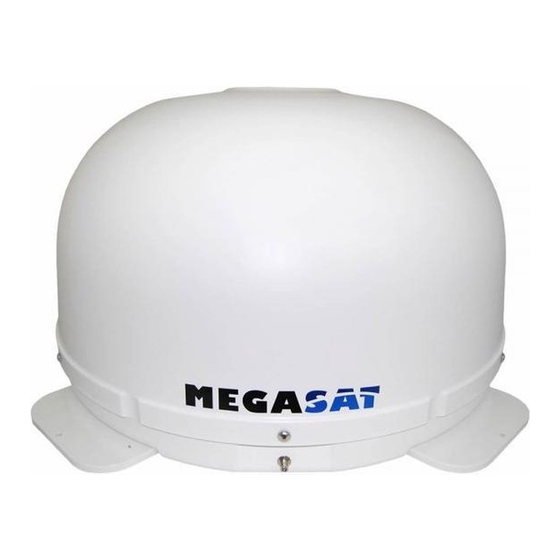

Megasat Campingman Bedienungsanleitung
Vollautomatische satelliten-antenne
Vorschau ausblenden
Andere Handbücher für Campingman:
- Benutzerhandbuch und installationsanleitung (13 Seiten) ,
- Bedienungsanleitung (42 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Megasat Campingman
Inhaltszusammenfassung für Megasat Campingman

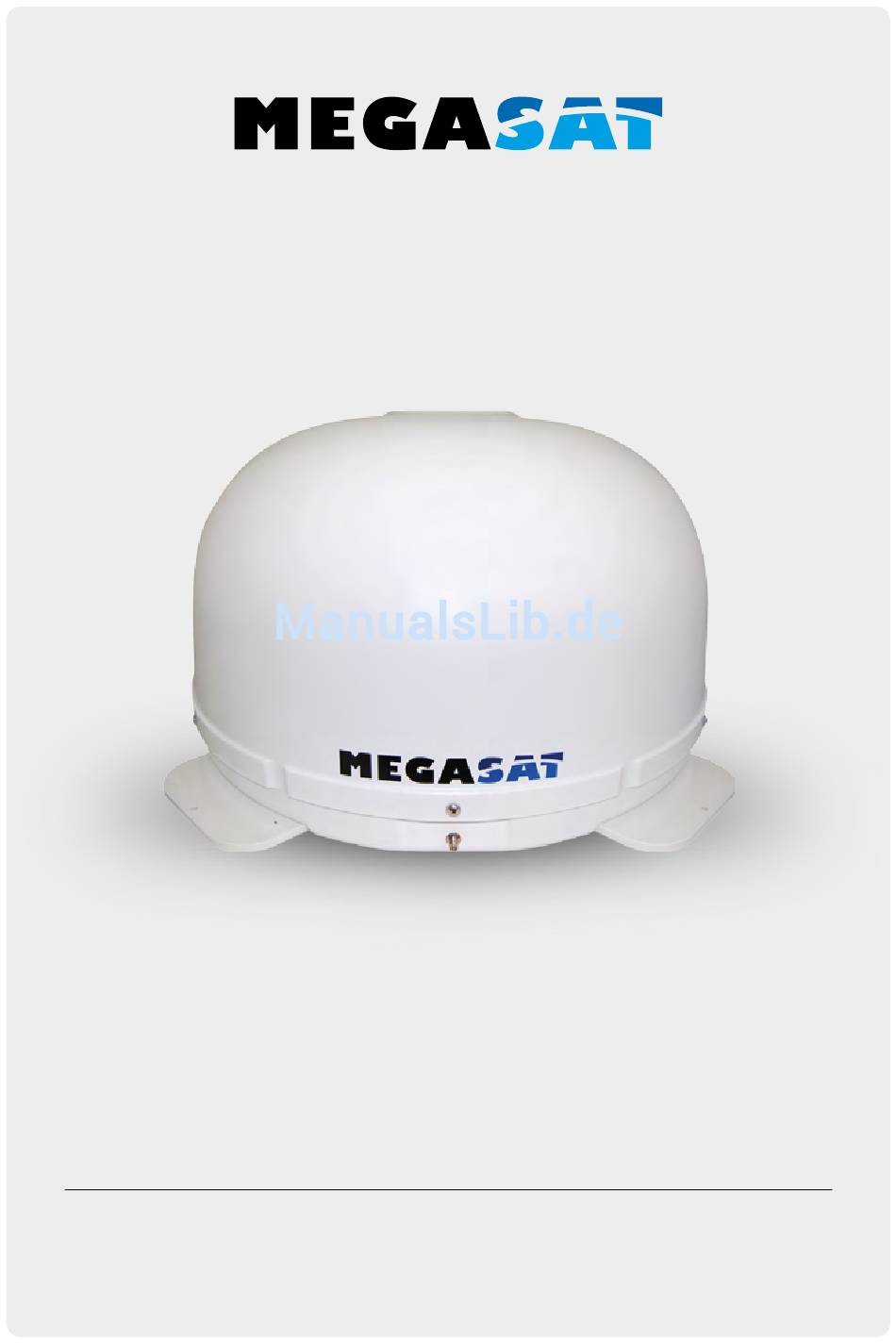

- Seite 1 Campingman / Campingman Twin Auto Skew Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ............03 1.2 Kurzbeschreibung ............03 1.3 Lieferumfang ............... 03 1.4 Systemkomponenten ............ 04 2. Installation 2.1 Anschluss der Komponenten........05 2.2 Das Steuergerät..............06 2.3 Satellitenübertragung ............ 07 2.4 Montage auf dem Dach ..........08 2.5 Klebeanleitung .............. -
Seite 3: Einführung
1. Einführung 1.1 Sicherheitshinweise Vorsicht - Unsachgemäße Handhabung kann zu schweren Schäden an diesem Gerät führen. Diese Person kann auch für daraus resultierende wei- tere Schäden am Gerät verantwortlich gemacht werden. Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Installation beginnen. -
Seite 4: Systemkomponenten
Strom. Nach erfolgreicher Ausrichtung kann das Gerät ausgeschal- tet werden. Achtung: Der Campingman Twin/AutoSkew besitzt zusätzlich eine Auto Skew Funktion, die den Polarisationswinkel des LNBs automatisch einstellt und einen weiteren Anschluss für einen zweiten Receiver. Das Steuer- gerät darf nur an dem mit „Control-Box“ markierten Anschluss betrie- ben werden. -
Seite 5: Installation
Bereich eines Airbags. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurz- schlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel. Schließen Sie die Antenne wie auf der Abbildung dargestellt an: Zweiter Anschluss nur bei Campingman Twin/ Auto Skew Campingman Receiver 2 Fernseher 2... -
Seite 6: Das Steuergerät
2. Installation 2.2 Das Steuergerät Satellitenauswahl Hauptschalter Display (hoch / runter) Bestätigung USB Anschluss zur LED Anzeigen Grundposition Aktualisierung der Firmware (PWR = Power) (Keine Funktion) (SEARCH = Suche) (STOW = Keine Funktion) (ERR = Fehlfunktion) Anschluss zur Antenne Anschluss Anschluss Stromversorgung zum Receiver... -
Seite 7: Satellitenübertragung
2. Installation 2.3 Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in 35.000 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar- beitet. -
Seite 8: Montage Auf Dem Dach
2. Installation 2.4 Montage auf dem Dach Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerk- statt vornehmen zu lassen! Achtung: Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe ent- sprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der Montageanweisung! Allgemeines: Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im... -
Seite 9: Klebeanleitung
2. Installation 5. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Körnung) leicht an und säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen anschließend nicht mehr berühren) und lassen Sie den Reinigen ca. 10 Minuten ablüften. 6. -
Seite 10: Inbetriebnahme Und Bedienung
2. Installation 2.6 Inbetriebnahme und Bedienung 1. Schalten Sie das Steuergerät am Hauptschalter ein. Die grüne LED-Anzeige (PWR) am Steuergerät leuchtet auf - der Bootvorgang startet. 2. Nach dem Bootvorgang werden die vorinstallierten Satelliten im Display angezeigt. Wählen Sie innerhalb von 2 Sekunden den gewünschten Satelliten mit den Satel- litenauswahltasten (hoch/runter). -
Seite 11: Aktualisierung Der Firmware
Von Zeit zu Zeit kommt es vor, dass die Firmware des Steuergerätes aktualisiert werden muss (z. B. bei einer Frequenzänderung des Satellitenbetreibers oder allgemeine Verbes- serung des Steuergerätes). Die aktuelle Firmware finden Sie auf unserer Homepage www.megasat.tv Updatevorgang 1. Kopieren Sie die Firmware-Datei auf einen ge- eigneten USB Stick. -
Seite 12: Skew Einstellungswerte
4. Skew Einstellungswerte Skew Einstellungswerte für europäische Hauptstädte Folgende Einstellungen müssen Sie nur beim 0° Campingman (ohne Auto Skew) vornehmen. Signale in vertikaler (rot) und horizontaler (blau) Linie haben einen Versatz von genau 90º zueinander. Durch die unterschiedliche Position der Satelliten, abhängig von Ihrem Standort, ist es möglich, dass die Signale... -
Seite 13: Fehlerbehebung
Es gibt Probleme mit dem Mainboard (Hauptplatin des Steuergerätes. Bitte suchen Sie einen Fachhändler zur Überprüfung auf. Satellit wird nicht gefunden (nur beim Campingman ohne Auto Skew) Sollte die Antenne keinen Satelliten finden, überprüfen Sie die Skeweinstellung des Satelliten für ihren Standort. Eine Übersicht der Skew Einstellwerte entnehmen Sie bitte der Tabelle. -
Seite 14: Ausleuchtzone
6. Ausleuchtzone Hinweis: In den Randgebieten der Ausleuchtzone kann es zu Empfangsstörungen kommen. DEUTSCH... - Seite 15 7. Montageambessungen 76 cm DEUTSCH...
-
Seite 16: Technische Details
8. Technische Details Antennen Typ Off-Set-Spiegel 1 (Campingman) Anzahl der Teilnehmer 2 (Campingman Twin/Auto Skew) LNB Typ Universal Twin LNB Frequenzband Ku Band Frequenzbereich 10.7 GHz bis 12.75 GHz LNB Verstärkung 33 dBi Empfangsleistung 49 dBW Polarisation Vertikal / Horizontal... -
Seite 17: Auszug Aus Der Konformitätserklärung
Auszug aus der Konformitätserklärung Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie EC EMC Directive 2004/108/EC befindet: Megasat Campingman (Artikel-Nr. 1500050) Megasat Campingman Twin Auto Skew (Artikel-Nr. 1500054) Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:... - Seite 18 Version: 3.1 (Mai 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
- Seite 19 Campingman / Campingman Twin Auto Skew User manual...
- Seite 36 Version: 3.1 (May 2016) // Technical changes, misprint and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
