5. Schlossgetriebe abschrauben und angezeichnete Durchbrüche für Türzylinder und
Durchgangslöcher zur Verschraubung der Außenrosette anbringen (Ø 9 mm).
Anschließend die beiden Durchgangslöcher von außen Ø 16 mm und 20 mm tief auf-
bohren.
6. Beide gelochte Riegelführungsplatten wieder in das Schlossgetriebe einschieben.
Riegelstange für die Bodenverankerung mit der Lochseite nach oben in die untere
Riegelführungsplatte einschieben, Riegelführungskasten in Pfeilrichtung unten auf
Riegelstange schieben, Schlossgetriebe wieder mit Schrauben 4,2 x 22 mm leicht ver-
schiebbar fixieren und mit der Außenrosette auf dem Türblatt verschrauben (Schrauben
M8 x 100 mm). Die Schrauben müssen auf Türblattdicke + 5 mm gekürzt werden.
7.

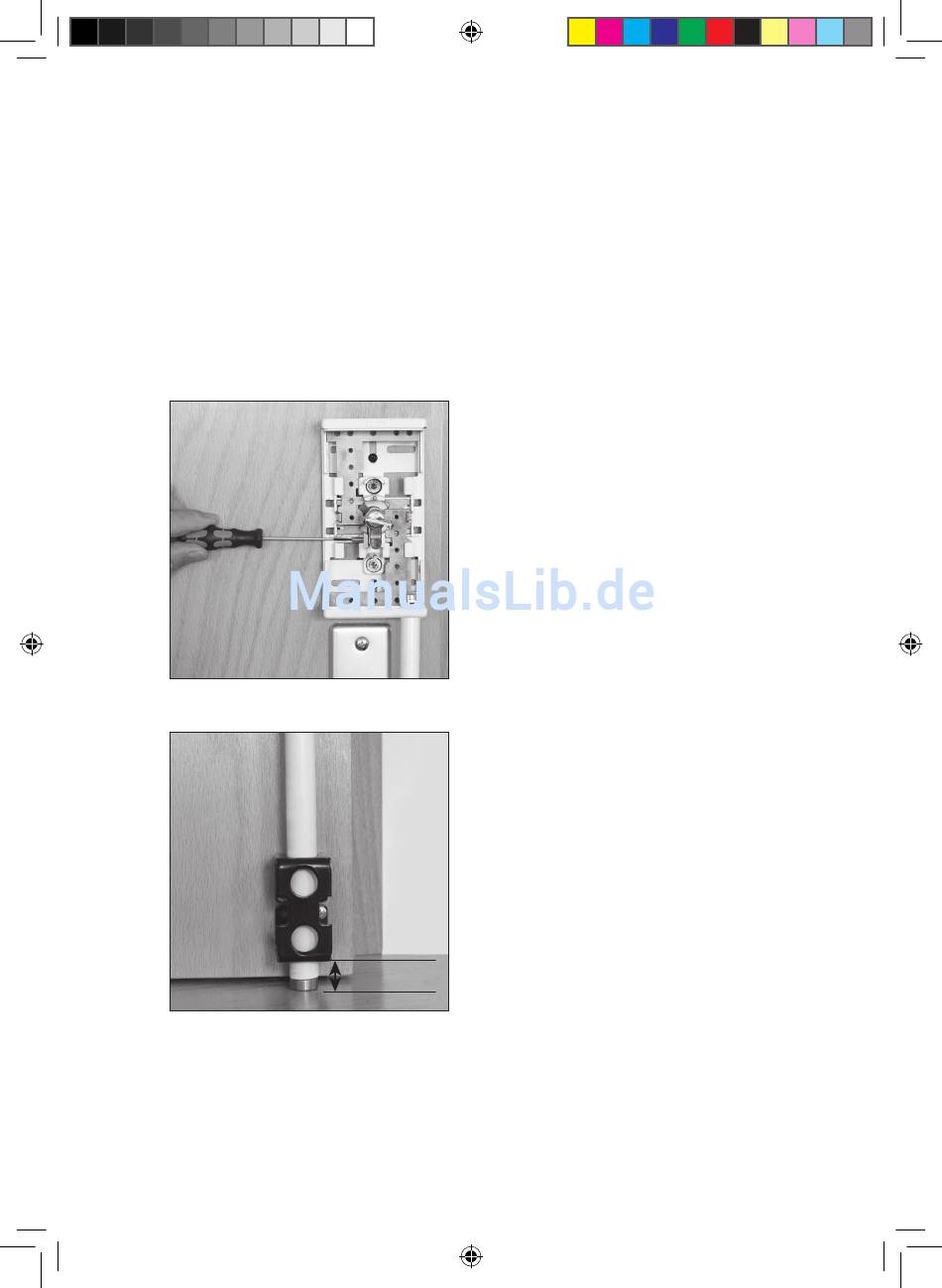

Abb. 8
8.
Abb. 9
Stangenschloss TSS550 V7.indd 7
Türzylinder in das Schlossgetriebe einschieben
und Gewindestift M5 x 16 mm seitlich fest ein-
drehen (Abb. 8). Anschließend zweitourig
zurückschließen.
Riegelstange mit Senkschraube M5 x 25 mm
an das untere Schiebeblech anschrauben.
Riegelführungskasten im festgelegten Riegelver-
lauf 10–15 mm vom unteren Türrand mit 2–4
Schrauben 4,2 x 22 mm festschrauben (Abb. 9).
Bei nach außen zu öffnenden Türen muss sicher-
gestellt sein, dass die Halteplatte der PV 1820 auf
der Türaußenseite Platz findet.
10–15 mm
7
