ABUS (Logo) Montage- und Bedienungsanleitung
für ABUS Fenster-Stangenschloss
FOS 550
Diese Anleitung ist wie folgt untergliedert:
I. Allgemeine Hinweise
II. Einsatzmöglichkeit
III. Packungsinhalt
IV. Werkzeug
V. Montageanleitung
VI. Bedienung
I. Allgemeine Hinweise
Das Fenster-Stangenschloss FOS 550 ist nach den strengen
Prüfanforderungen der DIN 18 104-1 und VdS 2536 anerkannt. Durch
DIN Certco ist FOS 550 zertifiziert „EINBRUCHHEMMEND DIN geprüft".
FOS 550 bietet zusätzlich Schutz gegen unberechtigtes Eindringen in
Ihre Räume. Gemäß DIN 18 104-1 wird empfohlen, dass pro 1 Meter
Fensterhöhe rechts und links jeweils eine Zusatzsicherung montiert wird
(pro Fenster). Bei der Montage der FOS 550 braucht auf der Griffseite
keine weitere Zusatzsicherung angebracht werden. Polizei und Versicherer
empfehlen dieses ebenfalls.
Die optimale Schutzwirkung erreichen Sie, wenn Sie entsprechend dieser
Montage- und Bedienungsanleitung vorgehen. Die Befestigungsschrauben
sollten zur Vermeidung von Überdrehung mit einem geeigneten Werkzeug
eingeschraubt und von Hand angezogen werden. Ausschließlich
ABUS-Befestigungsmaterial einsetzen.
Für eventuell auftretende Verletzungen bzw. Schäden, die bei der Montage
und/oder durch unsachgemäße Handhabung entstehen, übernimmt der
Hersteller keine Haftung!
Ein Zugang des gesamten Objektes muss von außen mittels Schlüssel zu öffnen sein.
II. Einsatzmöglichkeit

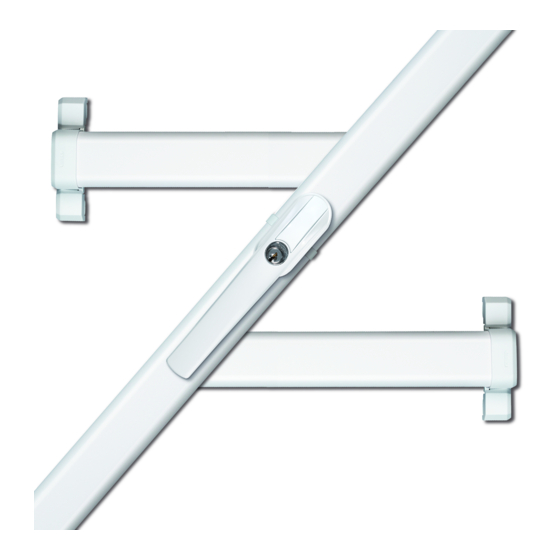

FOS 550 wird auf der Griffseite des Fensters oder der Fenstertür montiert
und eignet sich für alle gängigen nach innen öffnende Fenster /
Fenstertüren mit Einhand Dreh- oder Dreh-Kipp-Beschlägen (Abb. 1).
Die Montage kann auf den Werkstoffen Kunststoff oder Holz mit
innen liegenden Beschlägen und Antrieb durch 7 mm Vierkantstift erfolgen.
Die Fenster / Fenstertüren können nach rechts oder links öffnen.
Achtung ! Falzstärke mindestens 12 mm, bei geringerer Stärke muss
eine entsprechende Leiste als Unterlage auf dem Fensterflügel
angebracht werden.
Als Sonder - Zubehör ist ein Set mit Bodenhülse und ein Set für
Doppelflügelfenster im Handel erhältlich.

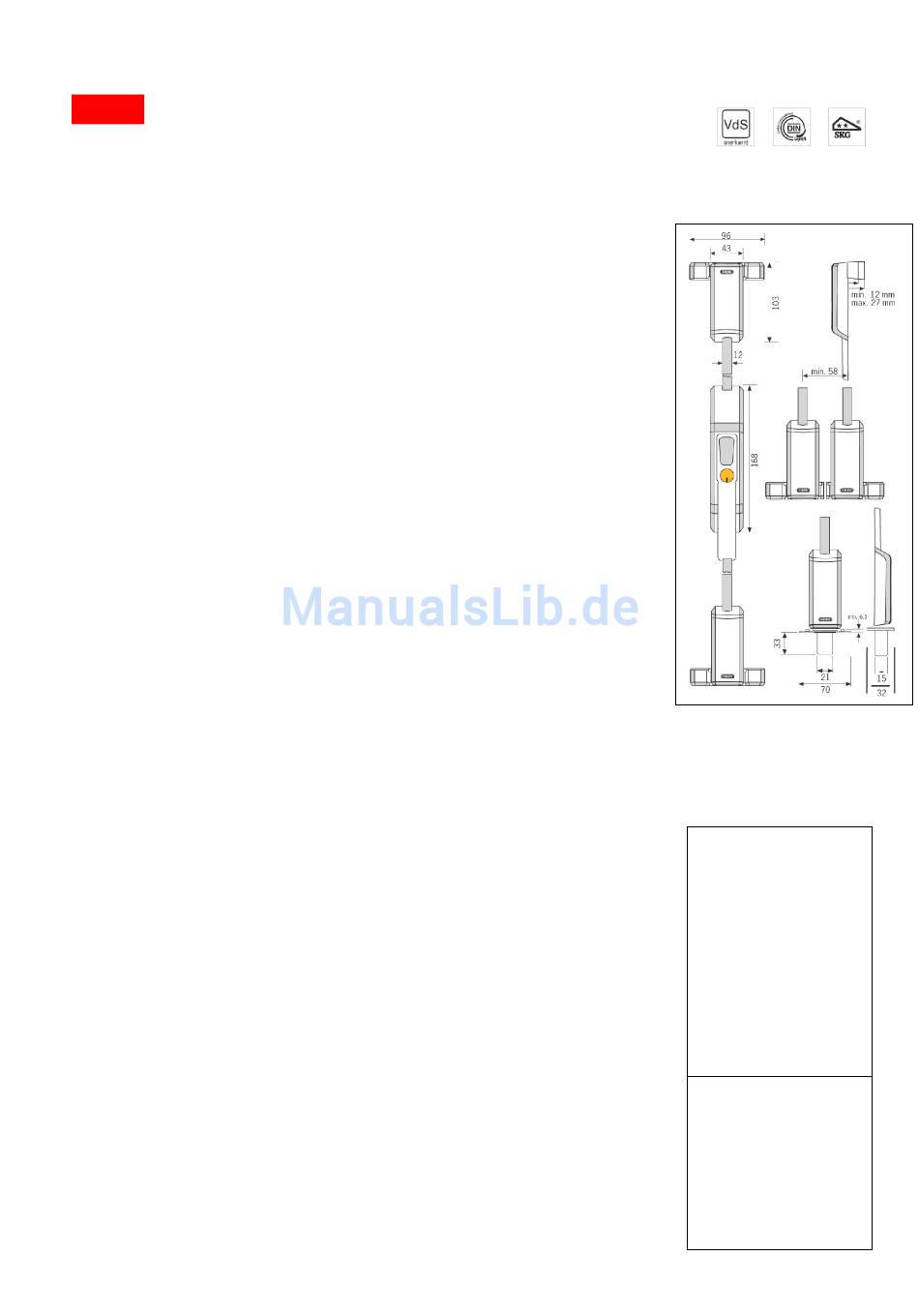

Auswahl der Riegelstangen
Gemessen wird der Fenster- oder Fenstertürflügel von der Mitte des
vorhandenen Griffvierkants nach oben bzw. nach unten.
Riegelstangen - Set 1:
2 Stangen à 75 cm, max. Nutzhöhe je 80 cm
Fenstertür
mit Maßen
Fenster
mit Maßen
