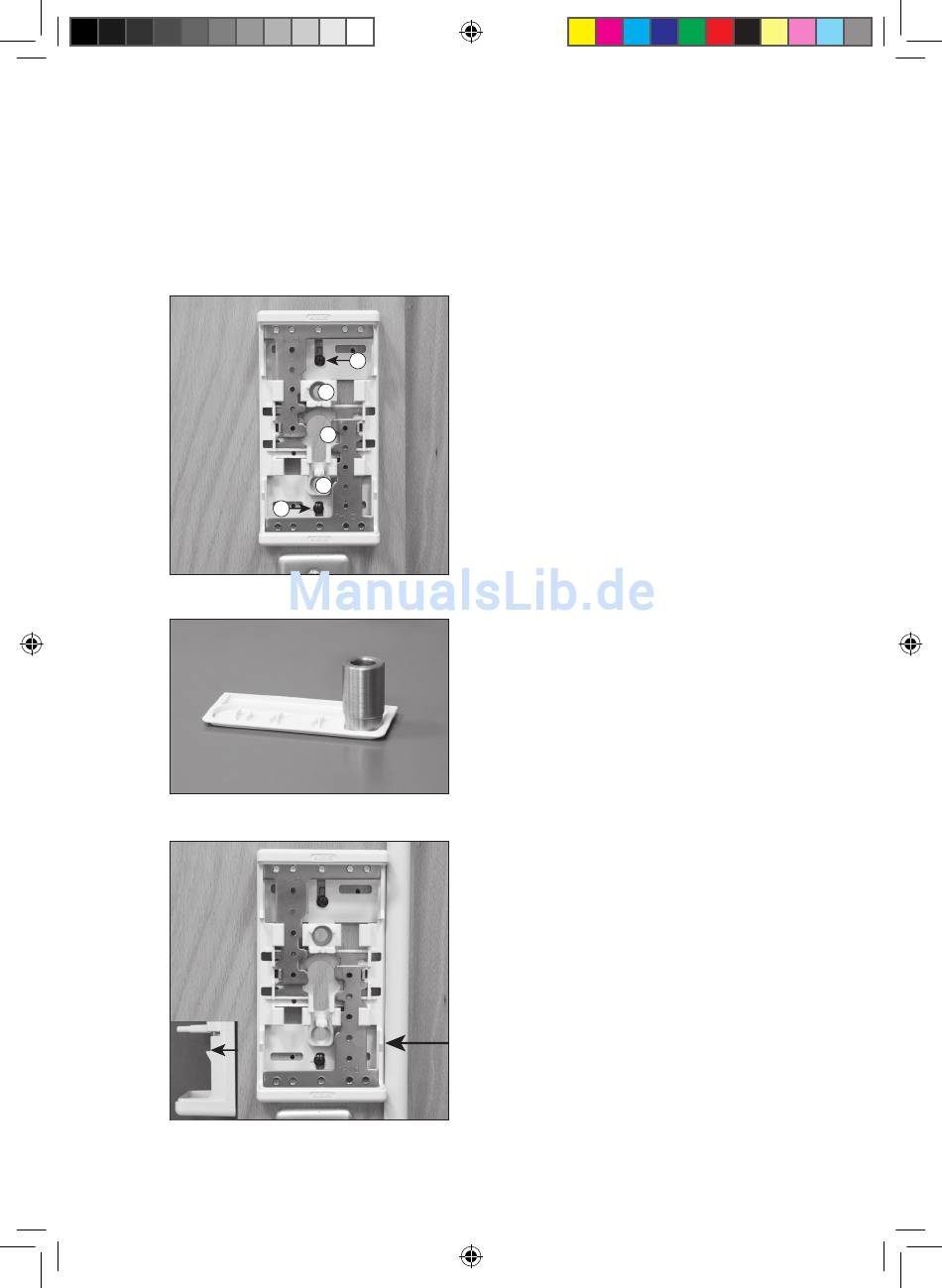

Schlossmontage:
1. Montageposition des Schlossgetriebes unter Berücksichtigung des Riegelstangen-
verlaufes und der Außenrosette auf dem Türblatt festlegen.
Die Riegelstangen dürfen nicht mit dem Türbeschlag kollidieren!
Achtung: Bei nach außen zu öffnenden Türen müssen die Halteplatten der PV 1820 bei
der Positionierung berücksichtigt werden.
2.
Abb. 5
3.
Abb. 6
4.
Abb. 7
6
Stangenschloss TSS550 V7.indd 6
1
2
2
2
1
Riegelführungsplatten aus dem Schlossgetriebe
ziehen. Das Schlossgetriebe an der vor-
gesehenen Position anhalten und mit zwei
Schrauben Ø 4,2 x 22 mm fixieren (1).
Zylinder- und Durchgangslöcher zur
Verschraubung der Außenrosette anzeichnen (2)
(Abb. 5). Schlossgetriebe nicht abmontieren.
Festgelegte Riegelstangenöffnung mit Hilfe der
Lochpfeife und Hammer auf einer Pappunter-
lage aus den Riegelführungsplatten ausstanzen
(Abb. 6).
Riegelstange zur Bodenverankerung mit der
Lochseite nach unten auf dem Boden absetzen,
lt. Abb. 7 anhalten, entsprechend der Anreiß-
kante im Schlossgetriebe anzeichnen, rechtwink-
lig absägen, sauber entgraten und Riegelbolzen
einschlagen.
Auf festen Sitz der Riegelbolzen achten!
