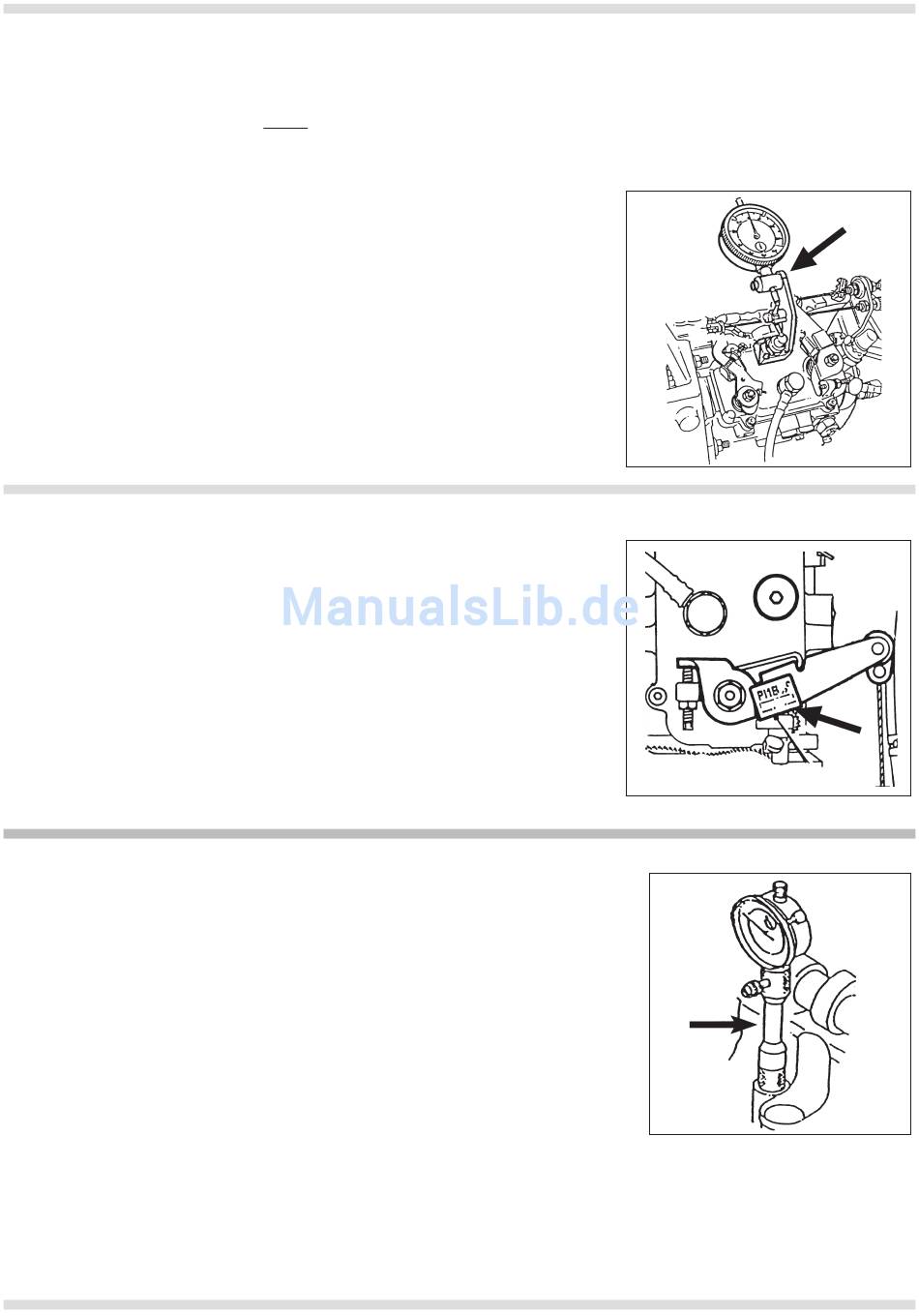

Repérer l'ergot de la pompe à proximité de la lumière d'intervention et y fi xer le corps du DT.3168-1.
Installer le comparateur DT.3054-10 dans le corps DT.3168-1 pour qu'il touche le "bras d'articulation" et que l'autre extrémité du "bras d'articulation" touche le haut de la tige du
comparateur DT.3168-3 située dans la lumière d'intervention.
S'assurer qu'il y a une légère précharge sur le comparateur.
Faire tourner le vilebrequin pour mettre le moteur à l'opposé de sa positon normale de calage statique. S'assure que la tige du comparateur est entièrement enfoncée jusqu'à l'épaule-
ment dans la lumière d'intervention.
Régler de nouveau le comparateur dans le corps DT.3168-1 pour que les bras de "l'articulation" touchent le comparateur et la tige du comparateur et appliquer une précharge de 1 mm
sur le comparateur.
Zéro du comparateur.
Faire tourner lentement le vilebrequin dans le sens normal de rotation jusqu'au PMH.
Vérifi er que le soulèvement du comparateur correspond au chiffre frappé sur la plaque du levier
de charge ou sur le côté de la pompe, en tenant compte du 1 mm de précharge de la petite échelle.
Si le calage a besoin d'être refait, tourner la pompe jusqu'à ce que le comparateur indique le chiffre
frappé sur la plaque du levier de charge ou sur le côté de la pompe.
Se rappeler qu'il y a 1 mm de précharge sur la petite échelle.
Le comparateur doit indiquer la valeur spécifi ée +/-0,04 mm.
Section 3:
Adaptateur de déplacement du piston
L'adaptateur de déplacement du piston DT.3004 a été étudié pour fonctionner
avec les premiers moteurs PSA XUD
L'adaptateur de déplacement DT.3004 est nécessaire pour déterminer avec précision la position du piston de ces moteurs lors du calage de la pompe d'injection.
La pompe de ces moteurs doit être calée à une position avant le PMH. Par conséquent, DT.3004 est essentiel pour mesurer la hauteur du piston et est utilisé en même temps que les
outils de calage de la pompe.
