Solar Control 3020

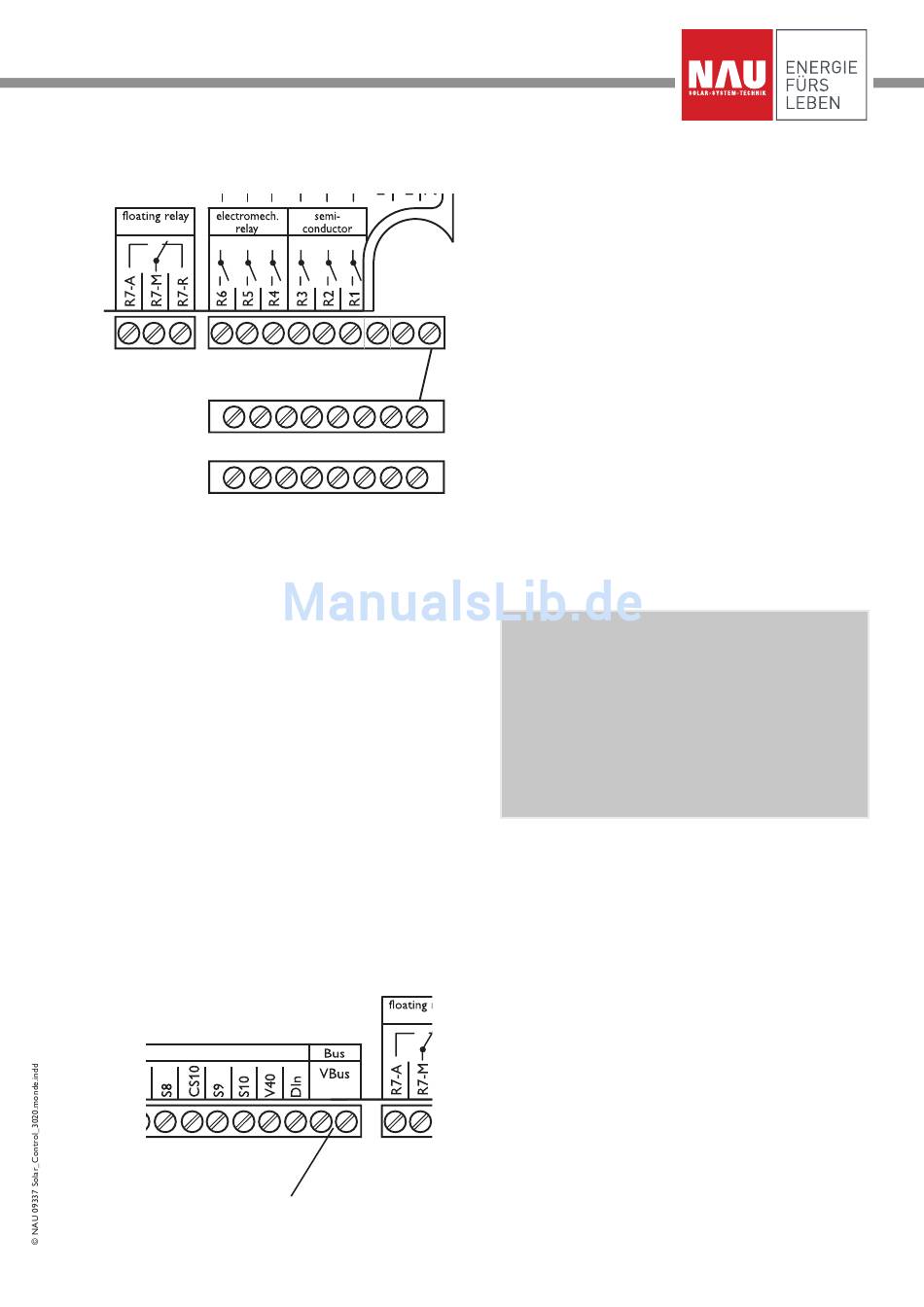

1.2.2 Aktoren

(Pumpen, Ventile, etc.)
Nullleiter-Sammel klemmenblock
Schutzleiter-Sam mel klem men block

1.2.3 Datenkommunikation / Bus

VBus
Anschlussklemmen
Der Regler ist mit insgesamt 7 Relais ausgestattet, an die die
Verbraucher (Stellglieder) wie Pumpen, Ventile und Hilfsre-
lais angeschlossen werden (A= Schließer, R= Öffner):
• Die Relais R1 ... R3 sind Halbleiterrelais, auch für eine
Drehzahlregelung geeignet:
R1 ... R3 = Arbeitskontakt R1 ... R3
N = Nullleiter N (Sammelklemmenblock)
PE = Schutzleiter PE (Sammelklemmenblock)
• Die Relais R4, R5 und R6 sind elektromechanische Relais
mit 1 Schließer:
R4, R5, R6 = Arbeitskontakte R4, R5, R6
N = Nullleiter N (Sammelklemmenblock)
PE = Schutzleiter PE (Sammelklemmenblock)
• Das Relais R7 ist ein potenzialfreies Relais mit Wechsel-
kontakt:
R7-M = Mittelkontakt R7
R7-A = Arbeitskontakt R7
R7-R = Ruhekontakt R7
R7 schaltet in allen Systemen mit Nachheizung (über Funk-
tionsblock) parallel zu R3 um gegebenenfalls eine Brenne-
ranforderung zu ermöglichen.
Hinweis:
die Relais R1 bis R3 sind für die Drehzahlregelung als Halb-
leiterrelais ausgeführt. Diese benötigen eine Mindest-Last
von 20 W (Leistungsaufnahme des Verbrauchers) für eine
einwandfreie Funktion. Bei Anschluss von Hilfsrelais, Motor-
ven tilen o. ä. muss der dem Montagematerial beigefügte
Kondensator parallel an dem entsprechenden Relaisaus-
gang angeschlossen werden.
Achtung: bei Anschluss von Hilfsrelais oder Ventilen die
Mindestdrehzahl auf 100 % stellen.
Der Regler verfügt über den VBus
nikation mit und der Energieversorgung von externen
Modulen. Der Anschluss erfolgt mit beliebiger Polung an
den beiden mit „VBus" gekennzeichneten Klemmen. Über
diesen Daten-Bus können ein oder mehrere VBus
angeschlossen werden, z. B.:
• WMZ,Wärmemengenzähler-Modul
• Großanzeigen / Smart Display
• Datenlogger
• Heizkreismodule (bis zu 3 Stück)
® zur Datenkommu-
Module
®
5
|
