Bedienung und Funktion

2.1 Einstelltaster

Betriebskontroll-
lampe
(-) Rückwärts
2
SET / OK
(Auswahl / Einstellmodus)

2.2 Kontrollleuchte

Vorwärts (+)
1
3

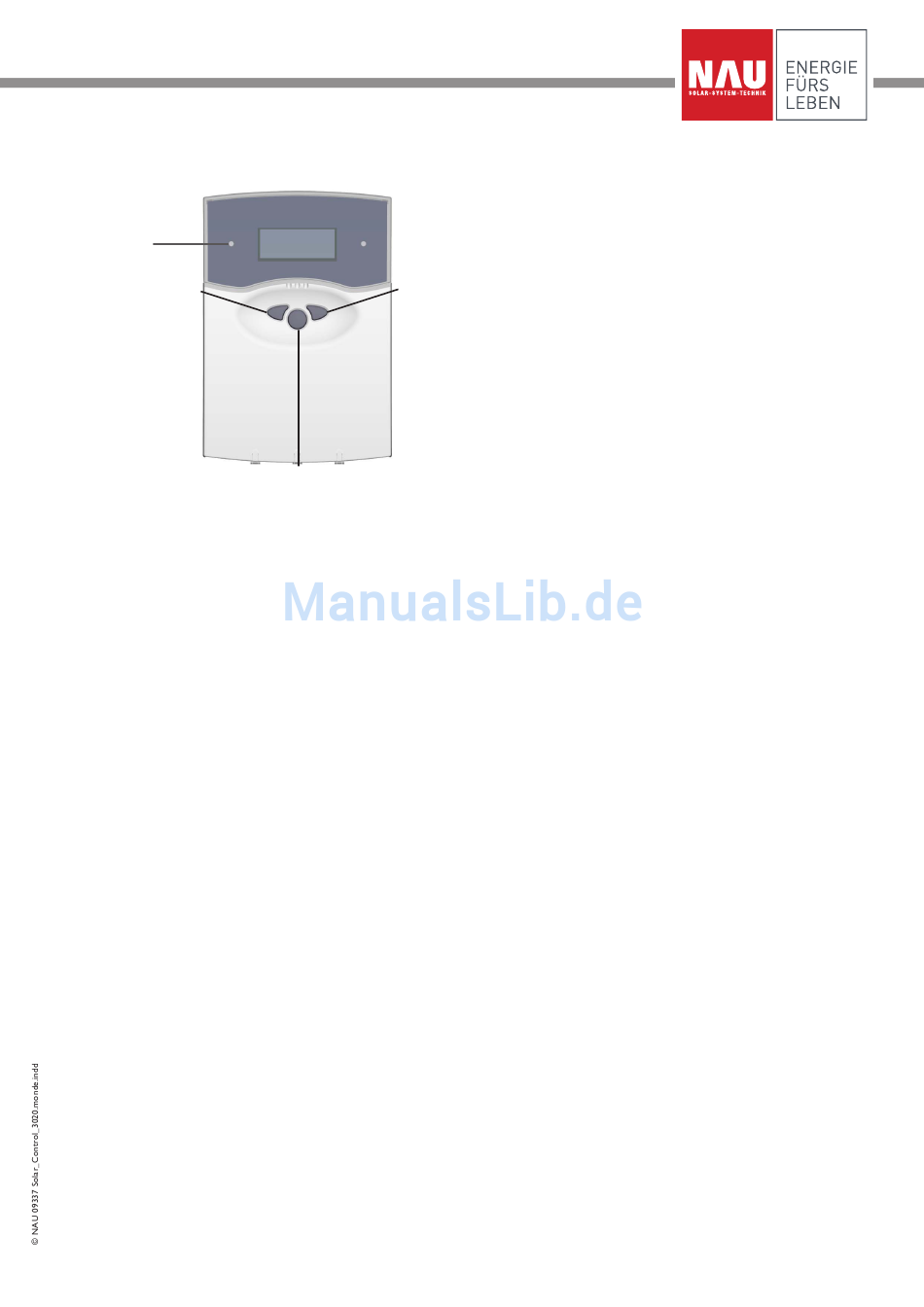

Der Regler wird ausschließlich über die 3 Drucktaster unter
dem Display bedient. Der Vorwärts-Taster (1) dient dem
Vorwärts-Scrollen oder dem Erhöhen von Einstellwerten,
der Rückwärts-Taster (2) wird entsprechend für die um-
gekehrte Funktion benutzt. Taster 3 wird zur Anwahl von
Menüzeilen und Bestätigung verwendet.
• Taste 3 kurz drücken um ins Hauptmenü zu gelangen
• Gewünschtes Menü mit den Tasten 1 und 2 anwählen
• Taste 3 kurz drücken, die Anzeige wechselt in das
angewählte Untermenü. Durch Anwahl der Menüzei-
le „zurück" wechselt die Anzeige eine Menüebene
zurück.
• Tasten 1, 2 und 3 wiederholt betätigen, bis die ge-
wünschte Menüzeile erreicht ist.
• Zur Änderung von Einstellwerten bei der entspre-
chenden Menüzeile Taste 3 kurz drücken, die Anzeige
„Wert ändern:" erscheint, mit den Tasten 1 und 2
gewünschten Wert einstellen (bei großen Wertinter-
vallen Taste gedrückt halten).
• Taste 3 kurz drücken, um die Eingabe abzuschließen.
• Die anschließende Sicherheitsabfrage „Speichern?"
mit „Ja" oder „Nein" beantworten (Auswahl mit den
Tasten 1 und 2) und mit Taste 3 bestätigen.
• Hinweis:
Erfolgt im Anzeigemodus innerhalb von 4 Minuten
keine Tastenbetätigung wechselt die Anzeige zurück in
das Messwertemenü (bei vorliegender Meldung in das
Meldungsmenü).
Wird Taste 3 für 2 Sekunden gedrückt gehalten,
springt die Anzeige zurück in das Hauptmenü.
Der Regler verfügt über eine Rot-/Grüne Betriebskontroll-
lampe. Folgende Regler- bzw. Systemzustände werden damit
signalisiert:
• grün leuchtend: Automatischer Regelbetrieb
• rot blinkend: Systemstörung
• grün blinkend: Handbetrieb
