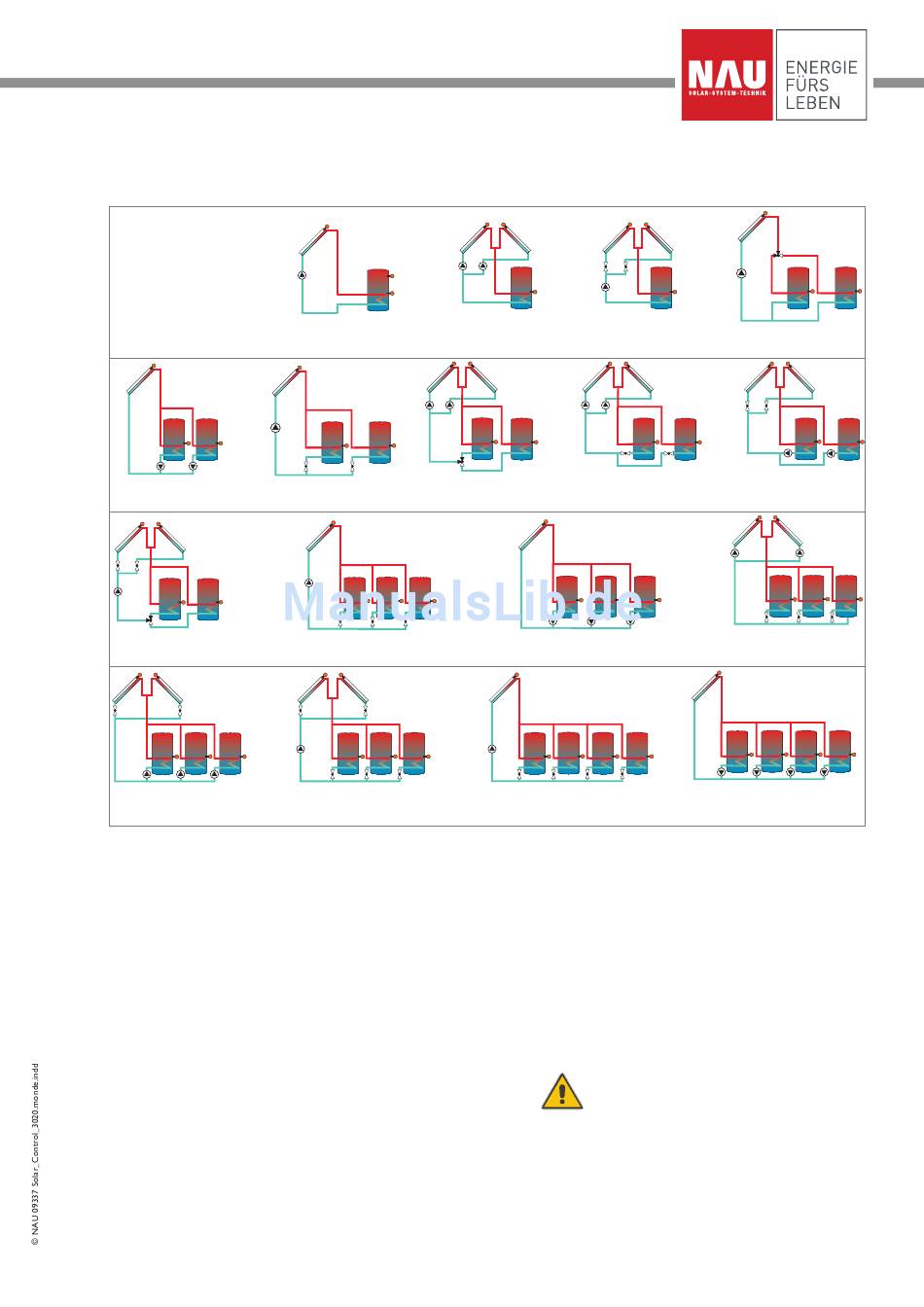

Ab System 2 sind unterschiedliche hydraulische Varianten
möglich (Pumpen- bzw. Ventillogik):
System 3 Variante 2
System 4 Variante 4
System 6 Variante 2
System 1
System 3 Variante 3 System 4 Variante 1
System 5 Variante 1
System 6 Variante 3
System 2 Variante 1 System 2 Variante 2
System 4 Variante 2
System 5 Variante 2
System 7 Variante 1
Für jede Kombination aus Grundsystem und hydraulischer
Variante weist der Regler entsprechende Relais- und Sensor-
belegungen zu. Die Zuweisungen sämtlicher Kombinationen
sind in 3.5 dargestellt. Weitere Systembeispiele finden Sie
in der zusätzlichen Anleitung Solar Control 3020 "Anwen-
dungsbeispiele".
Die Auswahl von System und Variante muss als erstes erfol-
gen (Solar/Optionen/...)!
Wichtiger Hinweis:
Bei der Auswahl eines neuen Systems wer-
den bereits vorgenommene untergeordnete
Einstellungen auf die Werkseinstellung zu-
rückgesetzt (Reset)!
System 3 Variante 1
System 4 Variante 3
System 6 Variante 1
System 7 Variante 2
