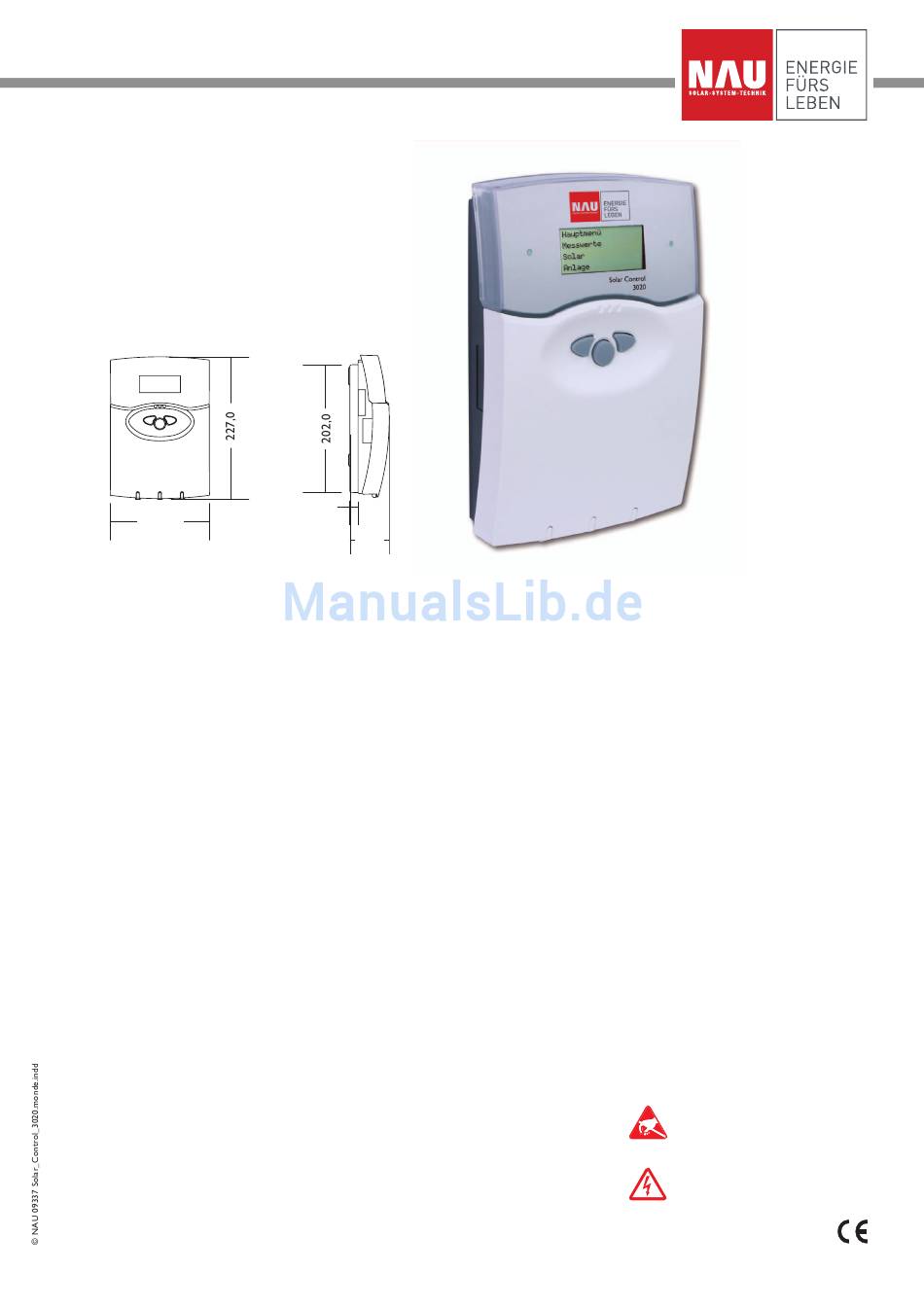

Solar Control 3020
• 30 Anlagenschemata wählbar
• Drehzahlregelung, solarer Betriebs-
stundenzähler und Wärmemengen-
zählung
• 13 Sensoreingänge
• 7 Relaisausgänge
• Funktionskontrolle
• VBus
®
156,0

Lieferumfang:

1 x Solar Control 3020
1 x Zubehörbeutel
2 x Schraube und Dübel
8 x Zugentlastung und Schraube
1 x Kondensator 4,7 nF
Technische Daten:
Gehäuse: Kunststoff, PC-ABS und
PMMA
Schutzart: IP 20 / DIN 40 050
Umgeb.-temp.: 0 ... 40 °C
Abmessung: 227 x 156 x 62 mm
Einbau: Wandmontage, Schalttafel-
einbau möglich
Anzeige: 4-zeiliges LC-Textdisplay.
Bedienung: Über drei Drucktaster in
Ge häu se front
Funktionen: Solar- und Heizungsreg-
ler mit vorprogra mmierten und wähl-
baren Anlagenschemata wie: Standard-
Solarsystem, 2-Speichersysteme, Ost-/
Westdach, Heizkreisunterstützung,
Wärmeaustauschregelung, ther mos-
tatische Nachheizung, Festbrenn-
stoffkessel, zuschaltbare Funktionen
und Optionen wie Wärme mengen-
12, 0
62, 0
Die vorprogrammierten 7 solaren
Grundsysteme oder 30 Anlagen-
schemata erlauben auch die Rege-
lung vielfältiger Großanlagen. Mit
den 7 Relaisaus gängen und den 13
Sensoreingängen für Pt1000, CS10,
V40 und Din lassen sich eine Viel-
zahl an zuschaltbaren Funktionen
und Optionen realisieren. Der
Regler bietet durch intelligente und
zählung, Kollektorkühlfunktion, Röh-
ren kollektorsonderfunktion, Frost-
schutz, Minimaltempe ra turbegrenzung,
Drehzahlre ge lung, Wärmeertragsbilanz,
Funk tionskontrolle gemäß BAW-
Richtlinien.
Sensoreingänge: 10 Sensoreingänge
für Pt1000, 1 x CS10, 1 x V40 und ein
digitaler Eingang
Relaisausgänge: 7 Relaisausgänge,
davon 3 Halbleiterrelais für Dreh-
zahlregelung, 1 potenzialfreier Aus-
gang
Bus: VBus
®
Versorgung:
220 ... 240 V~, 50 ... 60 Hz
Schaltleistungen:
1 A (Halbleiterrelais)
2 A (elektromechanische Relais)
leicht verständliche Anlagenkonfigu-
ration neben seinem integrierten
Wärmemengenzähler auch die Steu-
erung komplexer Systeme mit bis zu 4
witterungs geführten Heizkreisen. Zur
Datenkommunikation und Fernwar-
tung ist der Regler mit dem VBus
gestattet, der den bidirektionalen Weg
zu Modulen, PCs oder für ein Daten-
logging öffnet.
4 A (potenzialfreies Relais)
4 A Summe aller Relais
220 ... 240 V~
Bemessungsstoßspannung: 2,5 kV
Wirkungsweise:
Typ 1.b / Typ 1.y
Verschmutzungsgrad: 2
Elektrostatische Entladung
kann zur Schädigung elektro-
nischer Bauteile führen
Achtung hochspannungsfüh-
rende Teile
aus-
®
