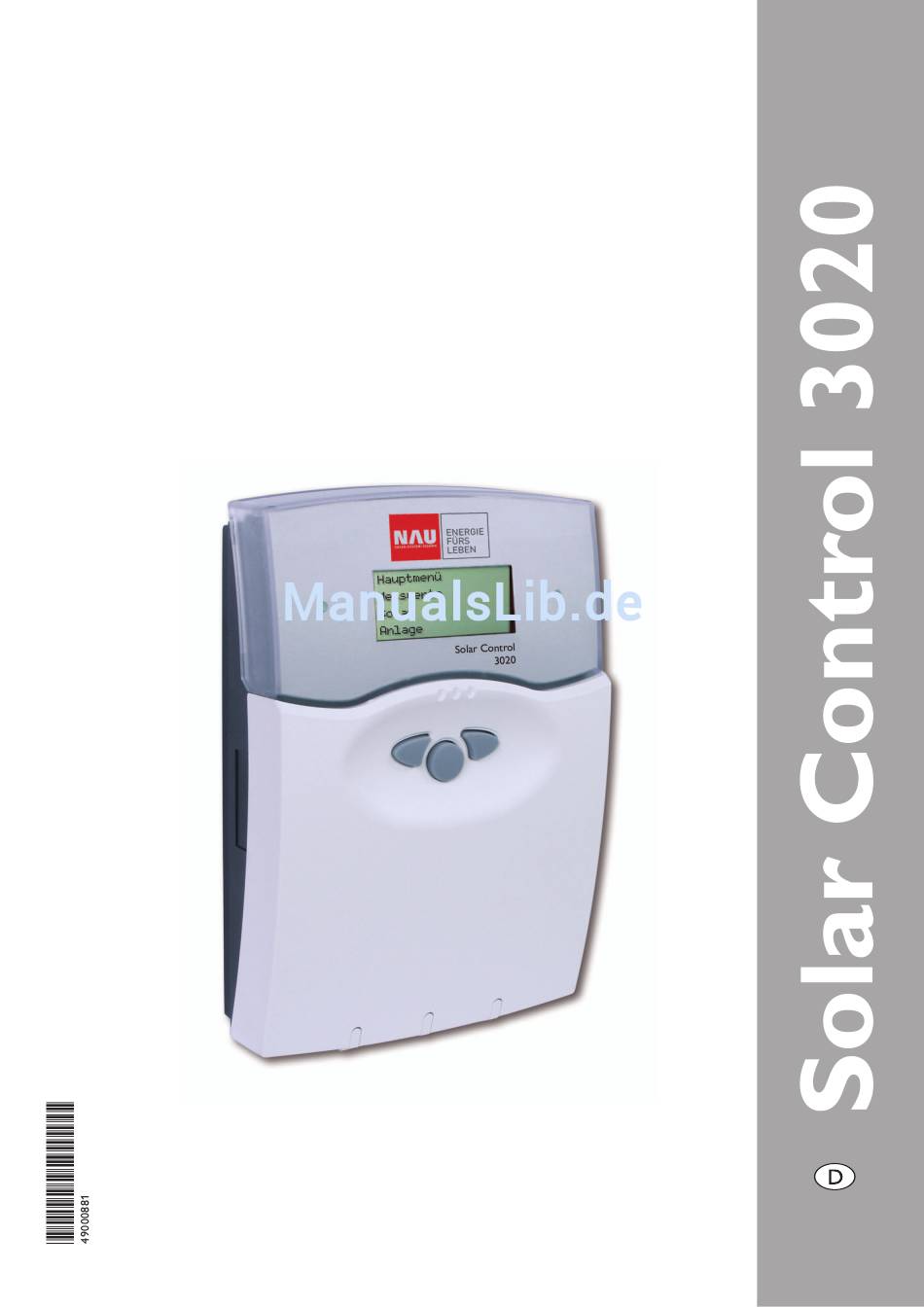

NAU Solar Control 3020
Montage
Anschluss
Bedienung
Fehlersuche
Vielen Dank für den Kauf dieses Nau-Gerätes.
Handbuch
Bitte lesen Sie diese Anleitung sorgfältig durch, um die
www.nau-gmbh.de
Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für NAU Solar Control 3020

  • Seite 1 NAU Solar Control 3020 Montage Anschluss Bedienung Fehlersuche Vielen Dank für den Kauf dieses Nau-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die www.nau-gmbh.de Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
  • Seite 2: Inhaltsverzeichnis

    Irrtum und technische Änderungen vorbehalten Konformitätserklärung Wir, die NAU GmbH Umwelt- und Energietechnik, erklären in alleiniger Ver- antwortung, dass das Produkt Solar Control 3020 mit den folgenden Normen übereinstimmt: Hinweis zu den Anlageschemen: EN 55 014-1 Die Einbaulage der bauseits verwen-...
  • Seite 3: Lieferumfang

    Lieferumfang: Die vorprogrammierten 7 solaren leicht verständliche Anlagenkonfigu- Grundsysteme oder 30 Anlagen- ration neben seinem integrierten 1 x Solar Control 3020 schemata erlauben auch die Rege- Wärmemengenzähler auch die Steu- 1 x Zubehörbeutel lung vielfältiger Großanlagen. Mit erung komplexer Systeme mit bis zu 4 2 x Schraube und Dübel...
  • Seite 4: Installation

    Solar Control 3020 Installation WARNUNG! Vor jedem Öffnen des Gehäuses 1.1 Montage allpolige Trennung von der Netz- spannung sicherstellen! Push Push - Arretierung Drücken für Öffnen Drücken für Schließen Die Montage darf ausschließlich in trockenen Innenräumen erfolgen. Beachten Sie, dass das Gerät für eine einwandfreie Funktion an dem ausgewählten Ort keinen starken elek-...
  • Seite 5: Aktoren

    Solar Control 3020 1.2.2 Aktoren (Pumpen, Ventile, etc.) Der Regler ist mit insgesamt 7 Relais ausgestattet, an die die Verbraucher (Stellglieder) wie Pumpen, Ventile und Hilfsre- lais angeschlossen werden (A= Schließer, R= Öffner): • Die Relais R1 ... R3 sind Halbleiterrelais, auch für eine Drehzahlregelung geeignet: R1 ...
  • Seite 6: Sensoren

    Solar Control 3020 1.2.4 Sensoren Der Regler ist mit insgesamt 13 Sensoreingängen ausgerü- stet. Der Masse-Anschluss für Sensoren erfolgt über den Sensor-Masse-Sammelklemmenblock (GND). • Die Temperatursensoren werden mit beliebiger Polung an den Klemmen S1 ... S10 und GND angeschlos- sen.
  • Seite 7: Bedienung Und Funktion

    Solar Control 3020 Bedienung und Funktion 2.1 Einstelltaster Der Regler wird ausschließlich über die 3 Drucktaster unter dem Display bedient. Der Vorwärts-Taster (1) dient dem Vorwärts-Scrollen oder dem Erhöhen von Einstellwerten, Betriebskontroll- der Rückwärts-Taster (2) wird entsprechend für die um- lampe gekehrte Funktion benutzt.
  • Seite 8: Menüstruktur

    Solar Control 3020 2.3 Menüstruktur Die Einstellung und Kontrolle des Reglers erfolgt über das Hauptmenü Menü. Bei der erstmaligen Inbetriebnahme befindet sich Messwerte die Anzeigeebene im Hauptmenü. In der ersten Zeile je- Meldungen des Untermenüs befindet sich der Anwahlpunkt zurück, mit dem die Anzeige wieder um eine Menüebene zurückgesetzt...
  • Seite 9: Menüverzweigung

    Solar Control 3020 2.5 Menüverzweigung Hauptmenü Messwerte Meldungen Schornsteinfeger Solar Solar (s. 4.1) Anlage Einstellwerte Bilanzwerte Handbetrieb (s. 4.5) Optionen Bedienercode ( s. 2.4) Experte Experte Anlage (s. 4.2) Einstellwerte Einstellwerte Heizkreis Schaltuhr 1 Optionen Schaltuhr 2 Experte Schaltuhr 3...
  • Seite 10: Inbetriebnahme

    Solar Control 3020 3. Inbetriebnahme 3.1 Regler-Inbetriebnahme Der Regler ist teilweise frei programmierbar. Für die spe- zielle Anwendung werden Relais und zugehörige Sensoren schrittweise vergeben. Es sind 7 solare Grundsysteme mit jeweils unterschied lichen hydraulischen Varianten vorprogrammiert. 1. Solares Grundsystem und Variante einstellen, Sensoren und Relais werden automatisch zugeordnet (s.
  • Seite 11 Variante weist der Regler entsprechende Relais- und Sensor- belegungen zu. Die Zuweisungen sämtlicher Kombinationen sind in 3.5 dargestellt. Weitere Systembeispiele finden Sie in der zusätzlichen Anleitung Solar Control 3020 “Anwen- dungsbeispiele“. Die Auswahl von System und Variante muss als erstes erfol- gen (Solar/Optionen/...)!
  • Seite 12: Funktionsblöcke

    Solar Control 3020 3.3 Funktionsblöcke In Folge der gewählten Kombination aus System und hy- Jeder Funktionsblock stellt 4 Funktionen zur Verfügung: draulischer Variante sowie der ggf. aktivierten Optionen 1 Temperaturdifferenzfunktion oder des internen HKM sind bestimmte Relais bereits fest 2 Thermostatfunktionen zugewiesen.
  • Seite 13 Solar Control 3020 Für die Einbindung einer weiteren Wärmequelle wie z. B. eines Holzkessels können zusätzlich zur Differenzfunktion eine oder beide Thermostatfunktionen aktiviert werden, um dem Kessel eine Mindesttemperatur zuzuweisen oder die Speichermaximaltemperatur zu begrenzen. Th3-S5 Th4-S6 DT6-S5>S6 Anlage/Optionen/T-Fkt6..... Einstellung ändern auf „Ja“...
  • Seite 14: Schrittweise Einstellung Des Reglers

    Solar Control 3020 3.4 Schrittweise Einstellung des Reglers Vor der eigentlichen Reglereinstellung kann die Sprache gewählt werden (Experte/Sprache/...). Die Punkte 1. – 3. sind Pflichteinstellungen, die Punkte 4. – 18. können optional eingestellt werden, die Punkte 19. und 20. sollten vor der Anlagenübergabe durchgeführt werden.
  • Seite 15: Übersicht Über Die Relais- Und Sensorbelegungen

    Solar Control 3020 3.5 Übersicht über die Relais- und Sensorbelegungen System 1 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 3 Th 4 Th 1 Th 2 Th 5 Th 6 Th 7 Th 8 Th 9...
  • Seite 16 Solar Control 3020 System 2 Variante 2 S1 S6 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Tkol2 Th 3 Th 4 Th 10 Th 5 Th 7 Th 8 Th 9 Tspu Th 6 Tkol T1-NH-HK...
  • Seite 17 Solar Control 3020 System 3 Variante 2 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 3 Th 4 Th 9 Th 10 Tspu Th 5 Th 6 Th 7 Th 8 Tkol Tsp2u T1-T9 T2-T9 Digital input...
  • Seite 18 Solar Control 3020 System 4 Variante 1 S1 S6 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 1 Th 2 Tkol2 Th 9 Th 10 Tspu Th 5 Th 7 Th 8 Tkol Tsp2u Th 6...
  • Seite 19 Solar Control 3020 System 4 Variante 3 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Tkol2 Th 9 Th 10 Tspu Th 5 Th 7 Th 8 Tkol Tsp2u Th 6 T1-DT9 T2-DT9 Digital input DVGW T1-DT7...
  • Seite 20 Solar Control 3020 System 5 Variante 1 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 1 Th 2 Th 9 Th 10 Tspu Th 7 Th 8 Tkol Tsp2u Tsp3u T1-T9 T2-T9 Digital input DVGW T-WT...
  • Seite 21 Solar Control 3020 System 6 Variante 1 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 1 Th 2 Th 9 Th 10 Tspu T1-DT5 Tkol T2-DT5 Tsp3u Tkol2 T1-DT9 T2-DT9 Digital input DVGW Tsp2u T1 WMZ...
  • Seite 22 Solar Control 3020 System 6 Variante 3 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 9 Th 10 Tspu Tkol Tsp2u Tsp3u Tkol2 T1-DT9 T2-DT9 Digital input DVGW T1 WMZ T2 WMZ Relaisbelegung Relais 1 Relais 2...
  • Seite 23: Abkürzungen Sensoren

    Solar Control 3020 System 7 Variante 2 Sensorbelegung Sen.1 Sen.2 Sen.3 Sen.4 Sen.5 Sen.6 Sen.7 Sen.8 Sen.9 Sen.10 Th 1 Th 2 Th 9 Th 10 Tspu Th 7 Th 8 Tkol Tsp2u Tsp3u Tsp4u T1-DT9 T2-DT9 Digital input DVGW...
  • Seite 24: Abkürzungen Relais

    Solar Control 3020 Abkürzungen Relais Relais Bezeichnung Pumpe Kol. 1 (2) Solar Pumpe Kollektorfeld 1-2 Solar Pumpe Sp 1-4 Solar Pumpe Speicher 1-4 2 WV Sp 1-4 2-Wegeventil Speicher 1-4 3 WV Sp 1-3 3-Wegeventil Speicher 1-3 Fkt. Bl. 1-5...
  • Seite 25: Externer Wärmetauscher

    Solar Control 3020 Bypass: Um einen Energieaustrag aus dem Speicher beim Einschal- ten der Beladung zu vermeiden, wird in den Zuleitungen Solar/Optionen/Bypass befindliches kaltes Medium zunächst über einen Bypass am Auswahl: „Ja“, „Nein“ Speicher vorbeigeleitet (mit Ventil oder Pumpe). Ist die Zu- Werkseinstellung: „Nein“...
  • Seite 26 Solar Control 3020 Röhrenkollektorfunktion: Diese Funktion berücksichtigt die „ungünstige“ Sensorpo- sitionierung bei Röhrenkollektoren. Solar/Optionen/Röhrenkol. Die Funktion wird innerhalb eines vorgegebenen Zeit- Auswahl: „Ja“, „Nein“ fensters („Röhr-Anf“ und „Röhr-Ende“) aktiv. Sie schaltet alle Werkseinstellung: „Nein“ 30 Minuten bei Kollektorkreisstillstand (einstellbar über den Solar/Experte/Röhr-Lauf...
  • Seite 27 Solar Control 3020 Kollektorkühlfunktion: Die Kollektorkühlfunktion setzt bei der eingestellten Kollektor maximaltemperatur ein. Wenn diese Temperatur Solar/Optionen/Kol-kühl um 5 K unterschritten wird, schaltet die Funktion wieder Auswahl: „Ja“, „Nein“ Werkseinstellung: „Nein“ Der Kollektor wird durch Wärmeabfuhr zum nächsten bei Auswahl „Ja“: freien Speicher (Speicher, der nicht gesperrt ist) abgekühlt.
  • Seite 28 Solar Control 3020 Die Frostschutzfunktion setzt bei einer Kollektortempera- Frostschutz: tur von 4 °C den Ladekreis zwischen Kollektor und dem Solar/Optionen/Frostschutz 1. Speicher in Betrieb, um das Medium im Ladekreis vor dem Auswahl: „Ja“, „Nein“ Einfrieren oder „Eindicken“ zu schützen.
  • Seite 29 Solar Control 3020 Ein Kollektor gilt als gesperrt, wenn entweder der Sensor Kollektor gesperrt defekt oder die Notabschalttemperatur erreicht ist. Kollektorminimalbegrenzung: Ein Kollektor gilt für den Solarbetrieb als gesperrt, wenn er die vorgegebene Minimaltemperatur nicht überschritten hat Solar/Experte/Tkolmin oder die „Kollektor gesperrt“ Bedingung erfüllt ist.
  • Seite 30: Pendelpausenzeit

    Solar Control 3020 Die Vorranglogik findet nur in Mehrspeichersystemen An- Vorranglogik und Pendelladung: wendung. Solar/Einstellwerte/Vorrang Sp1 (...Sp4) Bei Einstellung Vorrang Sp1, Sp2, Sp3, Sp4 auf 1, werden Einstellbereich: 1 ... 4 die Speicher, die eine Temperaturdifferenz zum Kollektor Werkseinstellung: 1; 2; 3; 4 aufweisen, grundsätzlich alle parallel geladen, solange deren...
  • Seite 31 Solar Control 3020 Boilerladung: Um die Nachheizung eines Speichers innerhalb eines(r) be- stimmten Speichervolumens (-zone) zu realisieren, werden Anlage/Optionen/Boilerladg 2 Sensoren zur Überwachung des Einschalt- bzw. Ausschalt- Auswahl: „Ja“, „Nein“ punktes genutzt. Werkseinstellung: „Nein“ Als Bezugsparameter gelten die Ein- und Ausschalttempe- Anlage/Einstellwerte/Th7ein raturen Th7ein und Th7aus.
  • Seite 32 Solar Control 3020 Thermostat-Funktion Das dem Funktionsblock zugeordnete Relais schaltet ein, wenn die eingestellte Einschalttemperatur (Th(X)ein) (Funktionsblock 1 ... 5): erreicht ist. Es schaltet wieder aus, wenn die eingestellte Anlage/Optionen/Thermo1 (...10) Ausschalttemperatur erreicht ist (Th(X)aus). Die Schaltbe- dingungen aller anderen aktivierten Funktionen des Funkti- Auswahl: „Ja“, „Nein“...
  • Seite 33: Heizkreise

    Solar Control 3020 4.2.1 Heizkreise: Der Regler ermöglicht die Steuerung von bis zu 4 unab- hängigen witterungsgeführten Heizkreisen. Ein Heizkreis kann über die internen Regelfunktionen, weitere über je ein Zusatzmodul HKM2 geregelt werden. Interne Heizkreisregelung: Hier kann der interne Heizkreis aktiviert werden Anlage/Heizkreise/Optionen/Heizkreis Auswahl: „Ja“, „Nein“...
  • Seite 34 Solar Control 3020 Heizkurve: Abhängigkeit der Vorlaufsolltemperatur von der Außentem- peratur und der gewählten Heizkennlinie. Anlage/Heizkreise/Heizkreis/Heizkurve Einstellbereich: 0,3 ... 3,0 Werkseinstellung: 1,0 Mischer: Mit der Mischerregelung wird die Vorlauf-Isttemperatur an die Vorlaufsolltemperatur angeglichen. Dazu wird der Anlage/Heizkreise/Heizkreis/Mischer Mischer entsprechend der Abweichung im Zeittakt auf- bzw.
  • Seite 35: Vorlaufsensor

    Solar Control 3020 Wochenzeitschaltuhr: Die Schaltuhr bestimmt, ob die Tageskorrektur oder die Nachtabsenkung für die Veränderung der Vor lauf soll- Anlage/Heizkreise/Heizkreis/Schaltuhr/ temperatur genutzt wird. 21 verschiedene Zeitfenster Modus (3 für jeden Tag) zur Nachtabsenkung des Heizkreises sind einstellbar. Auswahl: „Nacht / Tag“, „Aus / Tag“, „Ohne“...
  • Seite 36: Handkorrektur (Fernversteller)

    Solar Control 3020 Anlage/Heizkreise/Heizkreis/Experte/TNHein Die Nachheizungsart mit dem Parameter „Nachheizg“ wählen („Thermostat“, „Boiler“ oder „keine“). Einstellbereich: -15,0 ... 49,5 K Bei Auswahl „keine“ wird keine Nachheizung durchgeführt. Werkseinstellung: 4,0 K Bei Auswahl „Thermostat“ wird die Vorlaufsolltemperatur Anlage/Heizkreise/Heizkreis/Experte/TNHaus mit einem Speicherreferenzsensor verglichen.
  • Seite 37: Sensor Fernversteller

    Dazu muss die Option Brauch wasservorrang aktiviert und Auswahl: „Aus“, „Ein“ die Nachheizung über die Boilerladeregelung (s. 4.2) des Werkseinstellung: „Aus“ Reglers Solar Control 3020 realisiert sein. Anlage/Heizkreise/HK-Modul/... Die Anzeigen und Funktionen sind ansonsten analog zum internen Heizkreis (s. auch Anleitung „HKM 2“).
  • Seite 38: Bilanzierung Ohnevolumenmessteil V40

    Solar Control 3020 Bilanzierung ohneVolumenmessteil V40 Die Bilanzierung erfolgt als „Abschätzung“ mit der Differenz zwischen Vorlauf- und Rücklauftemperatur und dem einge- WMZ/Optionen/WMZ auf „Ja“ einstellen. stellten und am Durchflussmengenbegrenzer abgelesenen WMZ/WMZ 1/Experte/Vol.-Geber auf „Nein“ einstellen Durchfluss (bei 100 % Pumpendrehzahl). Die Bilanzierung WMZ/WMZ1/Experte/Durchfluss Relais“...
  • Seite 39: Menü: Handbetrieb

    Solar Control 3020 Meldeeingang Der Meldeeingang Din kann in diesem Menüpunkt aktiviert werden. Experte/Meldeeing. Auswahl: „Ja“, „Nein“ Werkseinstellung: „Nein“ Schornsteinfeger Diese Funktion durch die Auswahl „Ja“ aktivieren. Sie dient dazu, einen festgelegten Relaiszustand bei Bedarf aktivieren Experte/Schornst. zu können. Auswahl: „Ja“, „Nein“...
  • Seite 40: Tipps Zur Fehlersuche

    Solar Control 3020 5. Tipps zur Fehlersuche Tritt ein Störfall ein, wird über das Display des Reglers eine Meldung angezeigt: Topfsicherung T4A Ersatzsicherung T4A Betriebskontroll- lampe Betriebskontrolllampe blinkt rot. Betriebskontrolllampe ist dauerhaft erloschen Sensordefekt. In entsprechendem Sensor- Bei erloschener Betriebs-Kontrolllampe...
  • Seite 41 Solar Control 3020 Pumpe läuft heiß, jedoch kein Wärmetransport vom Kol- Pumpe läuft kurz an, schaltet ab, schaltet wieder an usw. lektor zum Speicher, Vor- und Rücklauf gleich warm; evtl. („Reglerflattern“) auch Blubbern in der Leitung. Luft im System? Temperaturdifferenz am System entlüften;...
  • Seite 42: Kollektortemperatur Ist

    Solar Control 3020 Speicher kühlen über Nacht aus Rückflussverhinderer in weitere Pumpen, die mit der Warmwasserzir ku- dem Solarspeicher in Ver- lation kontrollieren - o.k. bindung stehen, ebenso überprüfen Kollektorkreispumpe nein läuft nachts? Reinigen bzw. austau- Die Schwerkraftzirkula- Reglerfunktion prüfen...
  • Seite 43: Zubehör

    Solar Control 3020 6. Zubehör Temperatursensoren Für den Regler Solar Control 3020 werden Präzisionstem- peratursensoren in Pt1000-Ausführung (FKP und FRP) eingesetzt. Für die individuellen Anlagenver hältnisse umfasst das Zubehör die 3 Sensorarten Tauchsensor, Flach- und Rohr- Tauchsensor anlegesensor. Die Sensortypen FK und FR sind technisch gleich und jeweils in den gleichen Ausführungen lieferbar.
  • Seite 44: Fernversteller

    „Heizkreis aus“ und „Schnel l auf hei zung“. Außentemperatursensor Der Außentemperatursensor FAP12 ist für die Montage an Außenwänden geeignet und wird für die interne witterungs- geführte Heizkreisregelung des Solar Control 3020 benötigt. Das Sensorelement ist in einem witterungsbeständigen Schutzgehäuse vergossen. Ihr Fachhändler:...
