NAU Solar Control 3020 Bedienungsanleitung Seite 34

Solar Control 3020
Heizkurve:
Anlage/Heizkreise/Heizkreis/Heizkurve
Einstellbereich: 0,3 ... 3,0
Werkseinstellung: 1,0
Mischer:
Anlage/Heizkreise/Heizkreis/Mischer
Einstellbereich: 1 ... 20 s
Werkseinstellung: 4 s
Sommer:
Anlage/Heizkreise/Heizkreis/Sommer
Einstellbereich: 0 ... 40 °C
Werkseinstellung: 20 °C
34
|

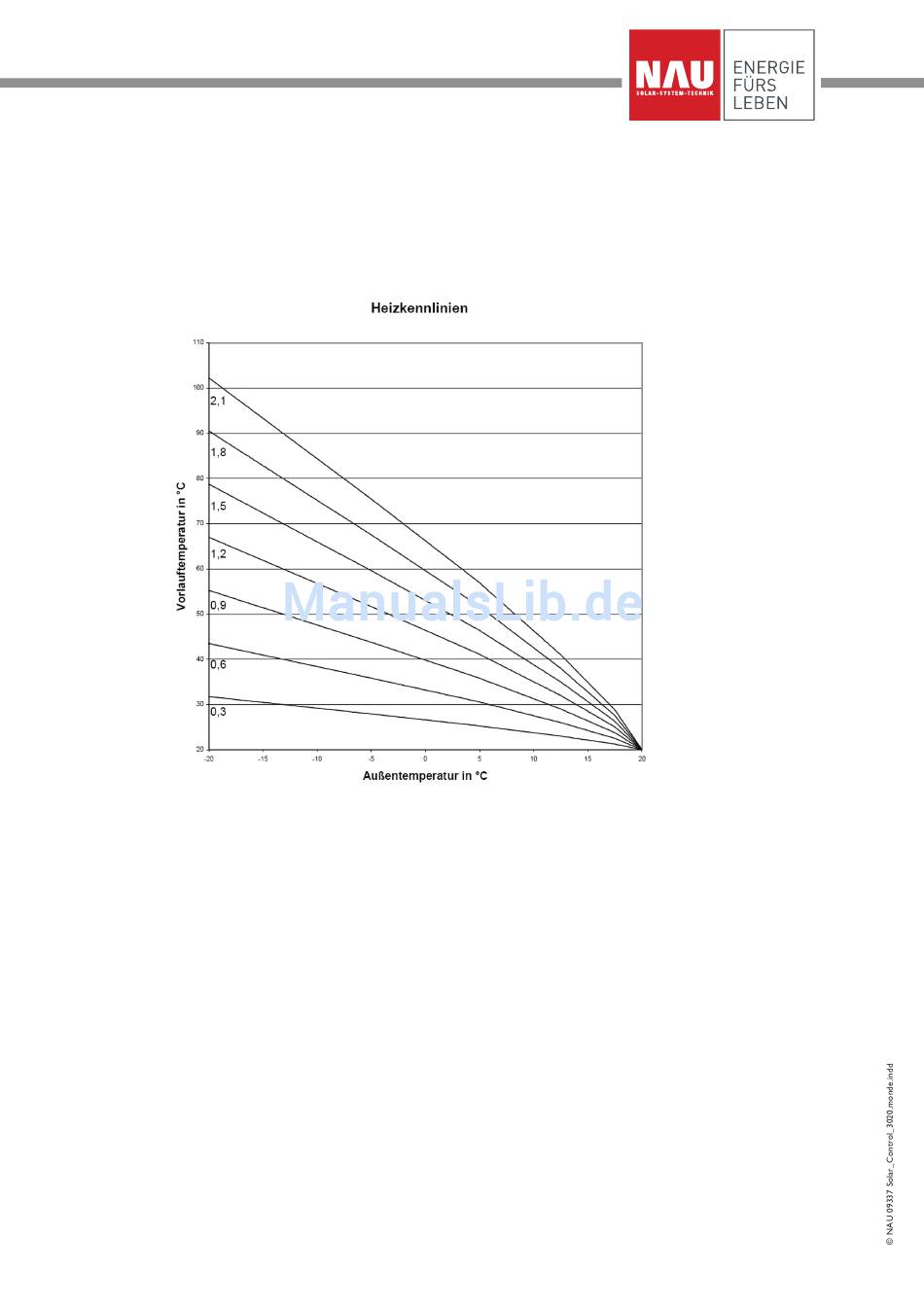

Abhängigkeit der Vorlaufsolltemperatur von der Außentem-
peratur und der gewählten Heizkennlinie.
Mit der Mischerregelung wird die Vorlauf-Isttemperatur
an die Vorlaufsolltemperatur angeglichen. Dazu wird der
Mischer entsprechend der Abweichung im Zeittakt auf- bzw.
zugefahren. Der Mischer wird auf die jeweilige Se kunden-
taktung angesteuert. Die Pause ergibt sich aus der Abwei-
chung des Istwertes vom Sollwert.
Einstellkanal für den Sommerbetrieb. Übersteigt die Au-
ßentemperatur den eingestellten Wert, wird der Heizkreis
abgeschaltet. Die Hysterese beträgt 1,0 K.
