Solar Control 3010
1.2.2 Aktoren
(Pumpen, Ventile, etc.)
electromech.
floating relay
relay
Masse-Sammelklemmenblock
Schutzleiter-Sammelklemmenblock
1.2.3 Datenkommunikation / Bus
VBus
RESOL VBus
Anschlussklemmen
semi-conductor
relay
floating r
Bus
RS232
RS232-Anschluss
RJ45-Buchse

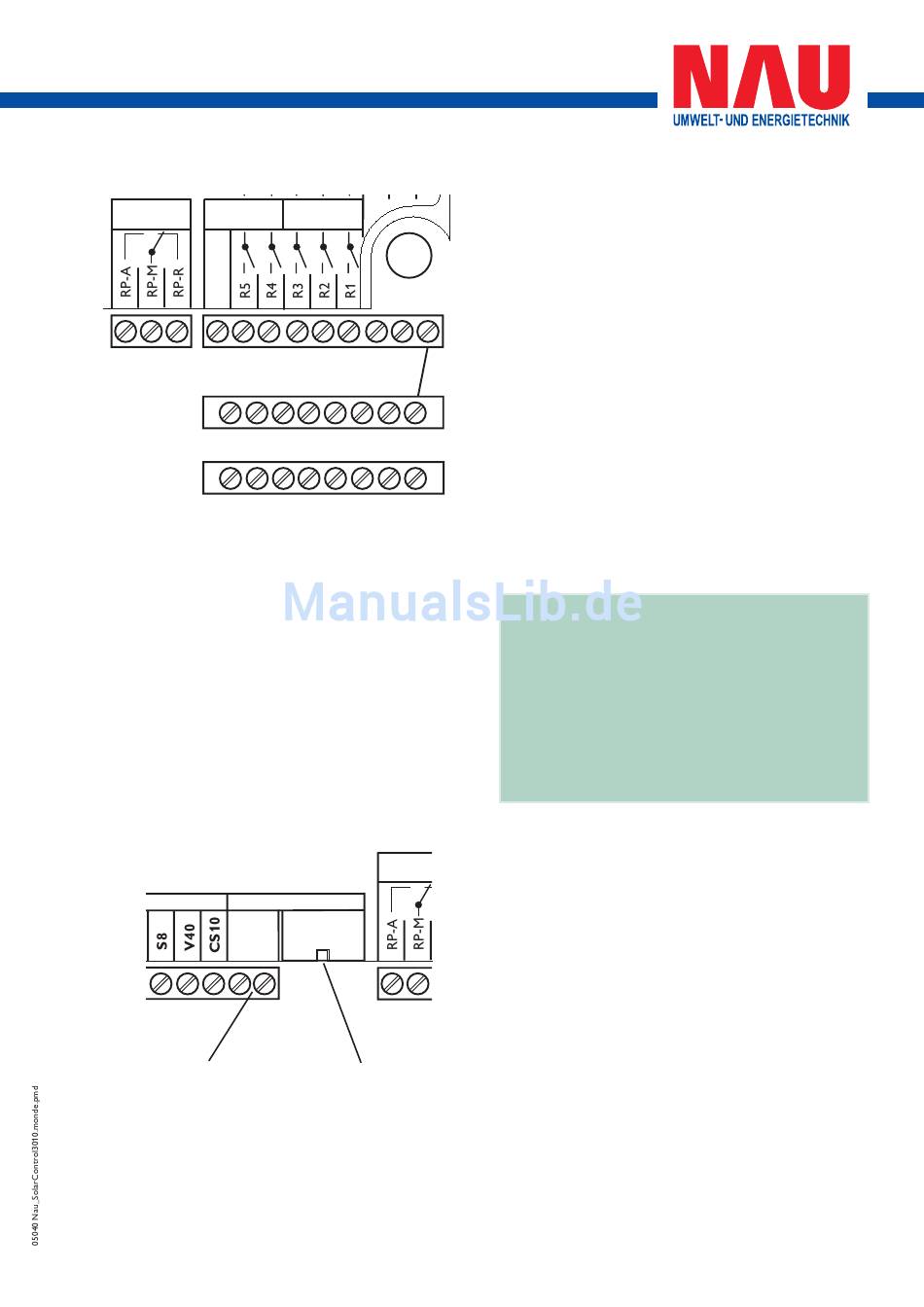

Der Regler ist mit insgesamt 6 Relais ausgestattet, an die die
Verbraucher (Stellglieder) wie Pumpen, Ventile und Hilfs-
relais angeschlossen werden:
• Die Relais R1 ... R3 sind Halbleiterrelais, auch für eine
Drehzahlregelung geeignet:
R1 ... R3
= Arbeitskontakt R1 ... R3
N
= Nullleiter N (Sammelklemmenblock)
PE
= Schutzleiter PE (Sammelklemmenblock)
• Die Relais R4 und R5 sind elektromechanische Relais
mit 1 Schließer:
R4, R5
= Arbeitskontakte R4, R5
N
= Nullleiter N (Sammelklemmenblock)
PE
= Schutzleiter PE (Sammelklemmenblock)
• Das Relais RP ist ein potenzialfreies Relais mit Wechsel-
kontakt:
RP-M
= Mittelkontakt RP
RP-A
= Arbeitskontakt RP
RP-R
= Ruhekontakt RP
Hinweis: RP schaltet parallel zu R3 in allen Systemen mit
Nachheizung (ANL 3, 10, 12, 15, 19, 22, 25, 28) um gege-
benenfalls eine Brenneranforderung zu ermöglichen.
Hinweis:
die Relais R1 bis R3 sind für die Drehzahlregelung als
Halbleiterrelais ausgeführt. Diese benötigen eine Mindest-
Last von 20 W (Leistungsaufnahme des Verbrauchers) für
eine einwandfreie Funktion. Bei Anschluss von Hilfsrelais,
Motorventilen o. ä. muss der dem Montagematerial beige-
fügte Kondensator parallel an dem entsprechenden Relais-
ausgang angeschlossen werden.
Achtung: bei Anschluss von Hilfsrelais oder Ventilen die
Mindestdrehzahl auf 100 % stellen.
Der Regler verfügt über zwei Bus-Schnittstellen für die
Datenkommunikation:
1.) Den RESOL VBus zur Datenkommunikation mit und
der Energieversorgung von externen Modulen. Der An-
schluss erfolgt mit beliebiger Polung an den beiden mit
„VBus" gekennzeichneten Klemmen. Über diesen Daten-
Bus können ein oder mehrere RESOL VBus Module an-
geschlossen werden, z. B.:
• RESOL WMZ-M1, Wärmemengenzähler-Modul
• RESOL Großanzeigen
• RESOL Datenlogger
2.) Die RS232-Schnittstelle für den direkten Anschluss
eines PC`s. Mit Hilfe des Auswertungstools RSC (RESOL
ServiceCenter) können Reglermesswerte und
-parameter ausgelesen, verarbeitet und visualisiert wer-
den. Die Software ermöglicht eine komfortable
Funktionskontrolle des Systems (Weitere Informationen
Seite 40).
5
|
