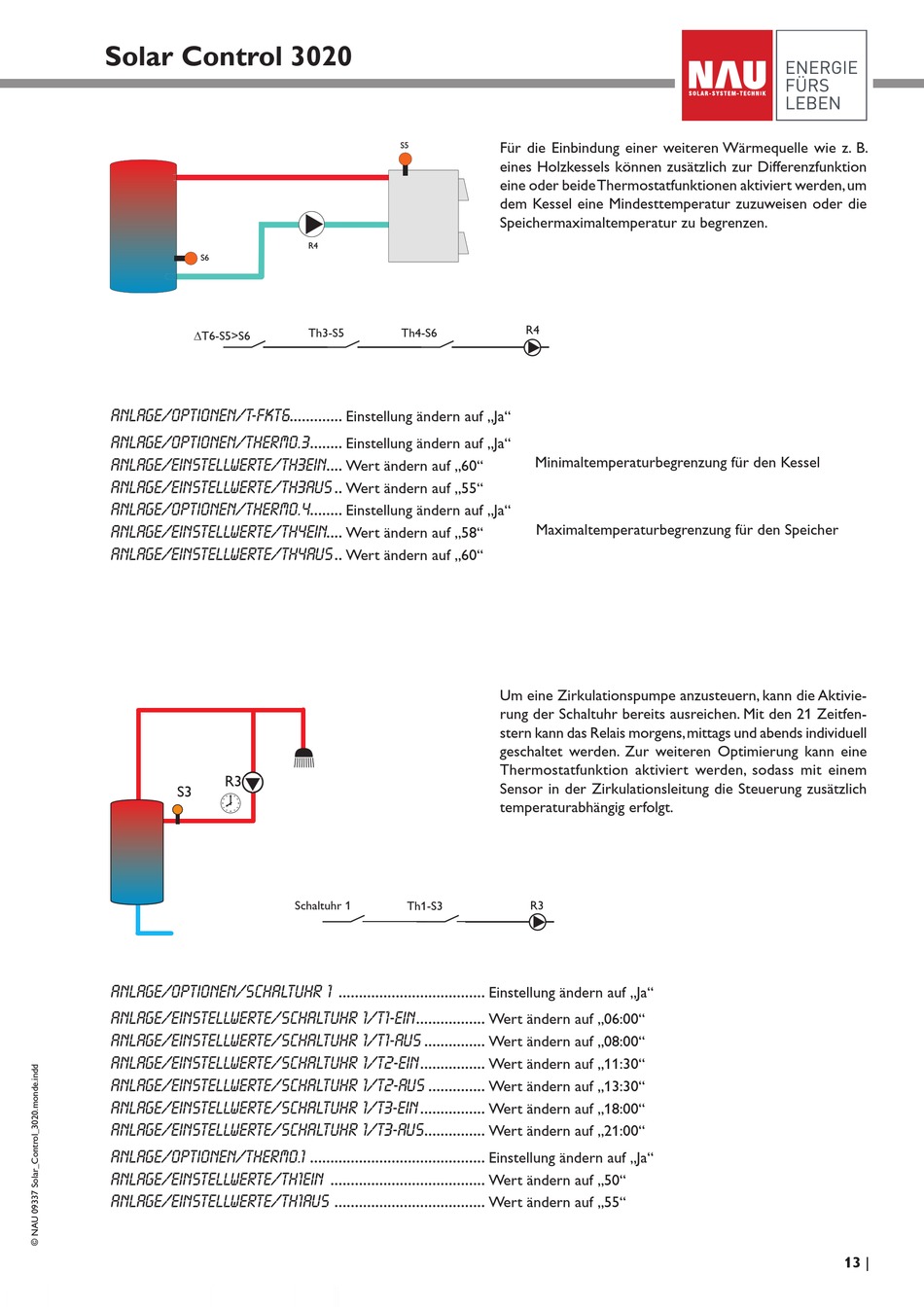

Solar Control 3020
S6
DT6-S5>S6
Anlage/Optionen/T-Fkt6.............
Anlage/Optionen/Thermo.3 ........
Anlage/Einstellwerte/Th3ein ....
Anlage/Einstellwerte/Th3aus ..
Anlage/Optionen/Thermo.4 ........
Anlage/Einstellwerte/Th4ein....
Anlage/Einstellwerte/Th4aus ..
R3
S3

Anlage/Optionen/Schaltuhr 1 ....................................
Anlage/Einstellwerte/Schaltuhr 1/t1-ein .................
Anlage/Einstellwerte/Schaltuhr 1/t1-aus ...............
Anlage/Einstellwerte/Schaltuhr 1/t2-ein ................
Anlage/Einstellwerte/Schaltuhr 1/t2-aus ..............
Anlage/Einstellwerte/Schaltuhr 1/t3-ein ................
Anlage/Einstellwerte/Schaltuhr 1/t3-aus ...............
Anlage/Optionen/Thermo.1 ...........................................
Anlage/Einstellwerte/Th1ein ......................................
Anlage/Einstellwerte/Th1aus .....................................
S5
R4
Th3-S5 Th4-S6
Einstellung ändern auf „Ja"
Einstellung ändern auf „Ja"
Wert ändern auf „60"
Wert ändern auf „55"
Einstellung ändern auf „Ja"
Wert ändern auf „58"
Wert ändern auf „60"
Schaltuhr 1 Th1-S3
Für die Einbindung einer weiteren Wärmequelle wie z. B.
eines Holzkessels können zusätzlich zur Differenzfunktion
eine oder beide Thermostatfunktionen aktiviert werden, um
dem Kessel eine Mindesttemperatur zuzuweisen oder die
Speichermaximaltemperatur zu begrenzen.
R4
Minimaltemperaturbegrenzung für den Kessel
Maximaltemperaturbegrenzung für den Speicher
Um eine Zirkulationspumpe anzusteuern, kann die Aktivie-
rung der Schaltuhr bereits ausreichen. Mit den 21 Zeitfen-
stern kann das Relais morgens, mittags und abends individuell
geschaltet werden. Zur weiteren Optimierung kann eine
Thermostatfunktion aktiviert werden, sodass mit einem
Sensor in der Zirkulationsleitung die Steuerung zusätzlich
temperaturabhängig erfolgt.
R3
Einstellung ändern auf „Ja"
Wert ändern auf „06:00"
Wert ändern auf „08:00"
Wert ändern auf „11:30"
Wert ändern auf „13:30"
Wert ändern auf „18:00"
Wert ändern auf „21:00"
Einstellung ändern auf „Ja"
Wert ändern auf „50"
Wert ändern auf „55"
13
|
