Brennstoffpumpe vormontieren

1
4

Einbauort DP vorbereiten

1
Citroen Berlingo / Peugeot Rifter
1

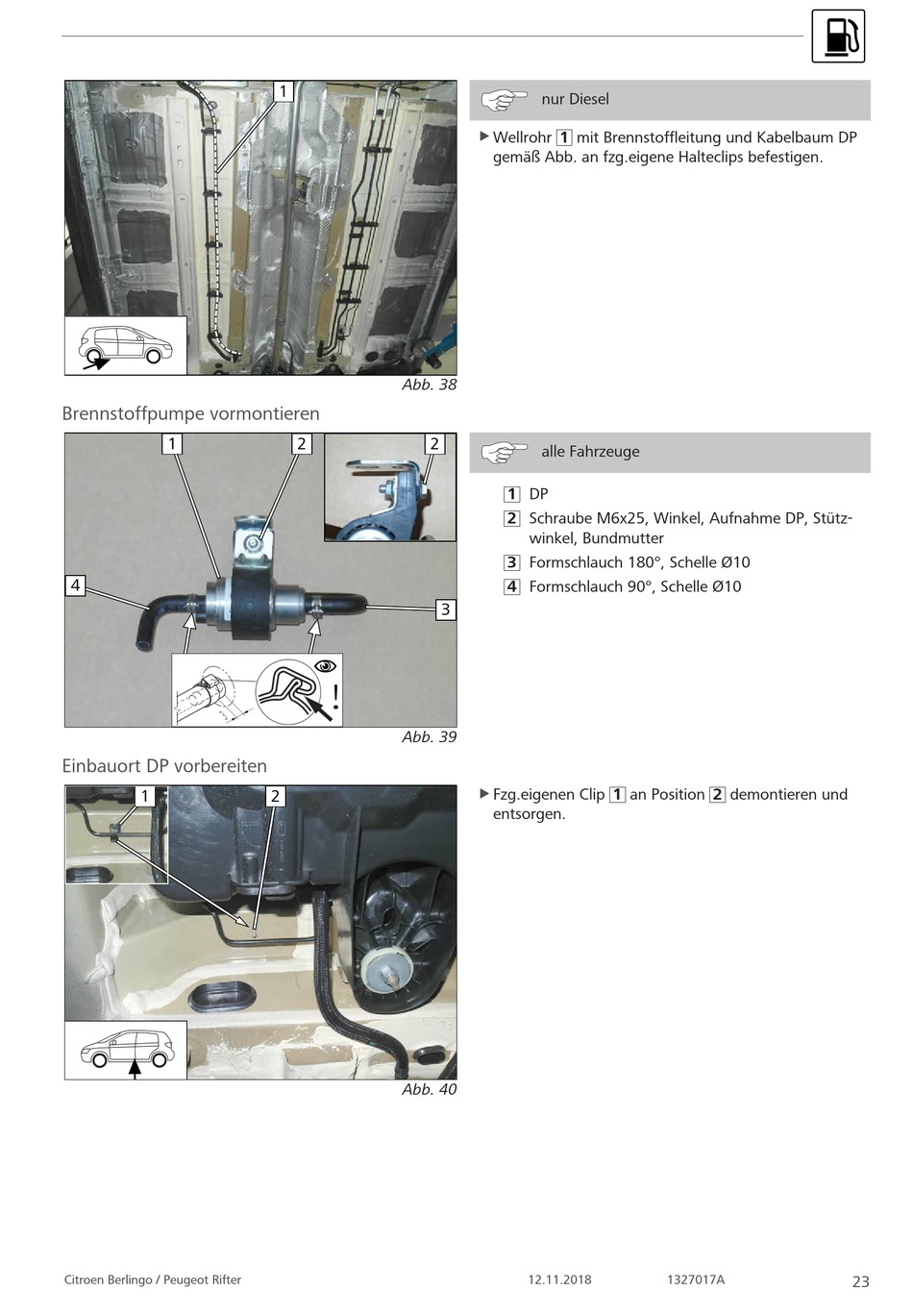

Abb. 38
2 2
3
!
Abb. 39
2
Abb. 40
nur Diesel
Wellrohr 1 mit Brennstoffleitung und Kabelbaum DP
u
gemäß Abb. an fzg.eigene Halteclips befestigen.
alle Fahrzeuge
1 DP
2 Schraube M6x25, Winkel, Aufnahme DP, Stütz-
winkel, Bundmutter
3 Formschlauch 180°, Schelle Ø10
4 Formschlauch 90°, Schelle Ø10
Fzg.eigenen Clip 1 an Position 2 demontieren und
u
entsorgen.
