Heizgerät Einbauen - Webasto Thermo Top E Einbauanleitung

1 2
1
1
3
2
1311979D
2
18
2
19
2
20
Toyota Auris
Ejotschraube 2 [2x] lose montieren!
1 Strebe

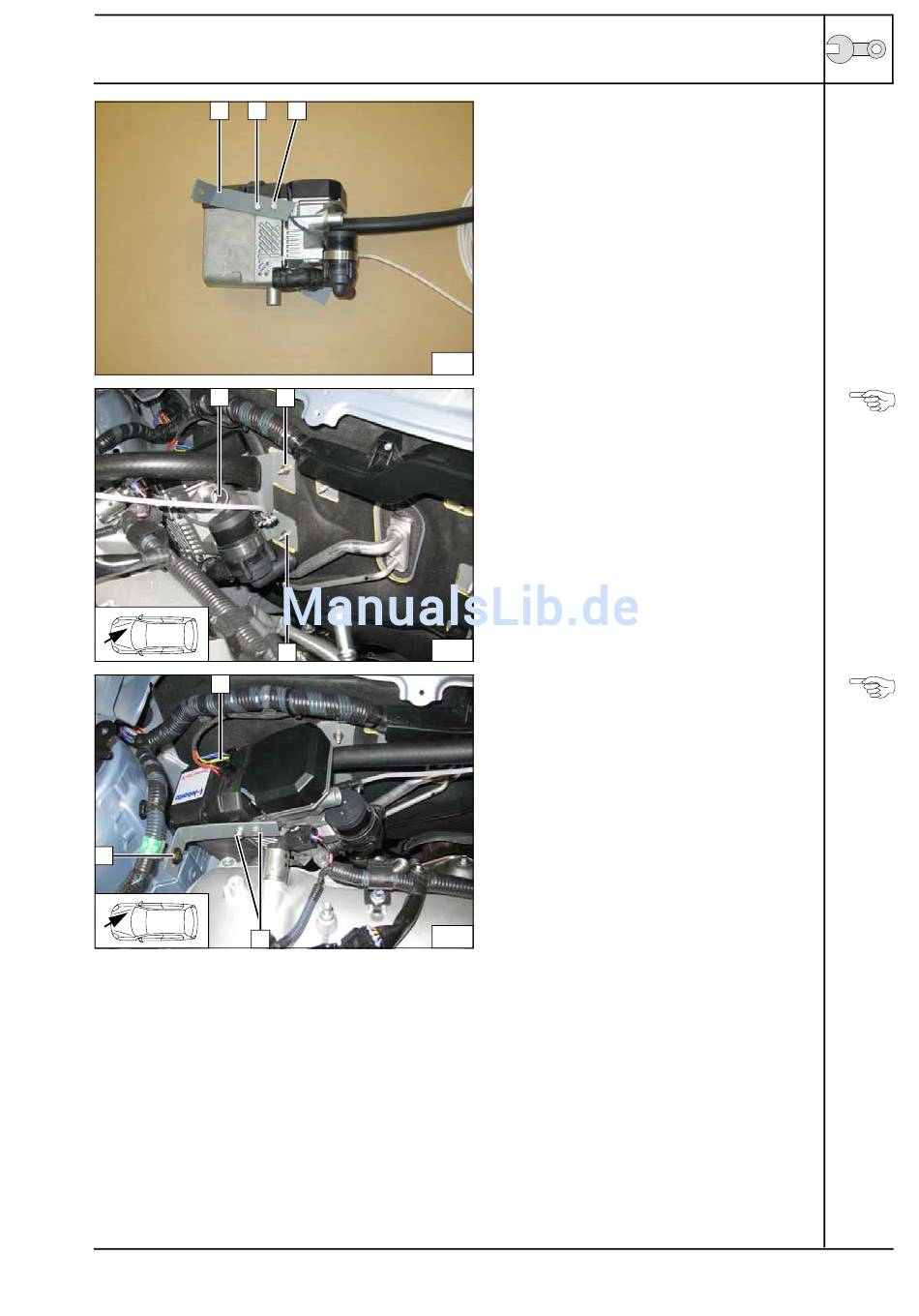

Heizgerät einbauen
Auf ausreichenden Abstand zu benachbarten
Bauteilen achten, insbesondere zur Klimalei-
tung. Gegebenenfalls korrigieren!
1 Vormontiertes Heizgerät
2 Fahrzeugeigener Stehbolzen, Bundmutter
M6
Ejotschrauben 2 [2x], Anzugsdrehmoment 10
Nm!
Stecker 1 Kabelbaum Heizgerät anstecken!
3 Fahrzeugeigener Gewindeeinsatz,
Schraube M6x20, Federring, Karosserie-
scheibe
Strebe vor-
montieren
Vormon-
tiertes
Heizgerät
montieren
Vormon-
tiertes
Heizgerät
montieren
14
