Toyota Auris

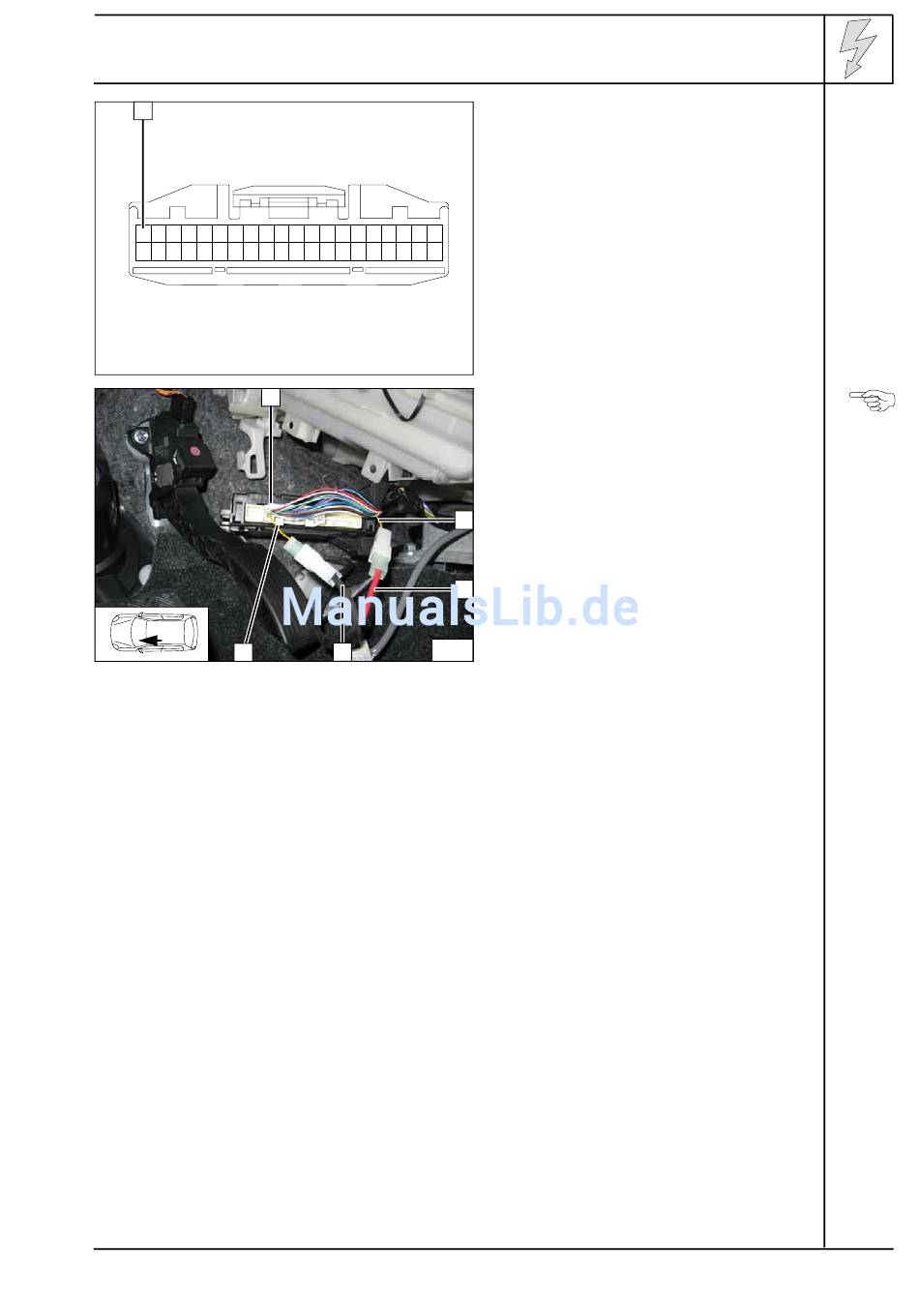

1 Stecker E30 kontaktseitig (PIN 1)
Anschluss am 40-poligen Stecker 1 vom ACC
Verbindungen gemäß Schaltplan herstellen.
2 Ltg. ge von 10A HTR/IG
3 Ltg. rt zu K3/87a
4 Ltg. sw von K3/30
5 Ltg. ge zum Stecker E30/1
Stecker
E30
Anschluss
ACC
9
