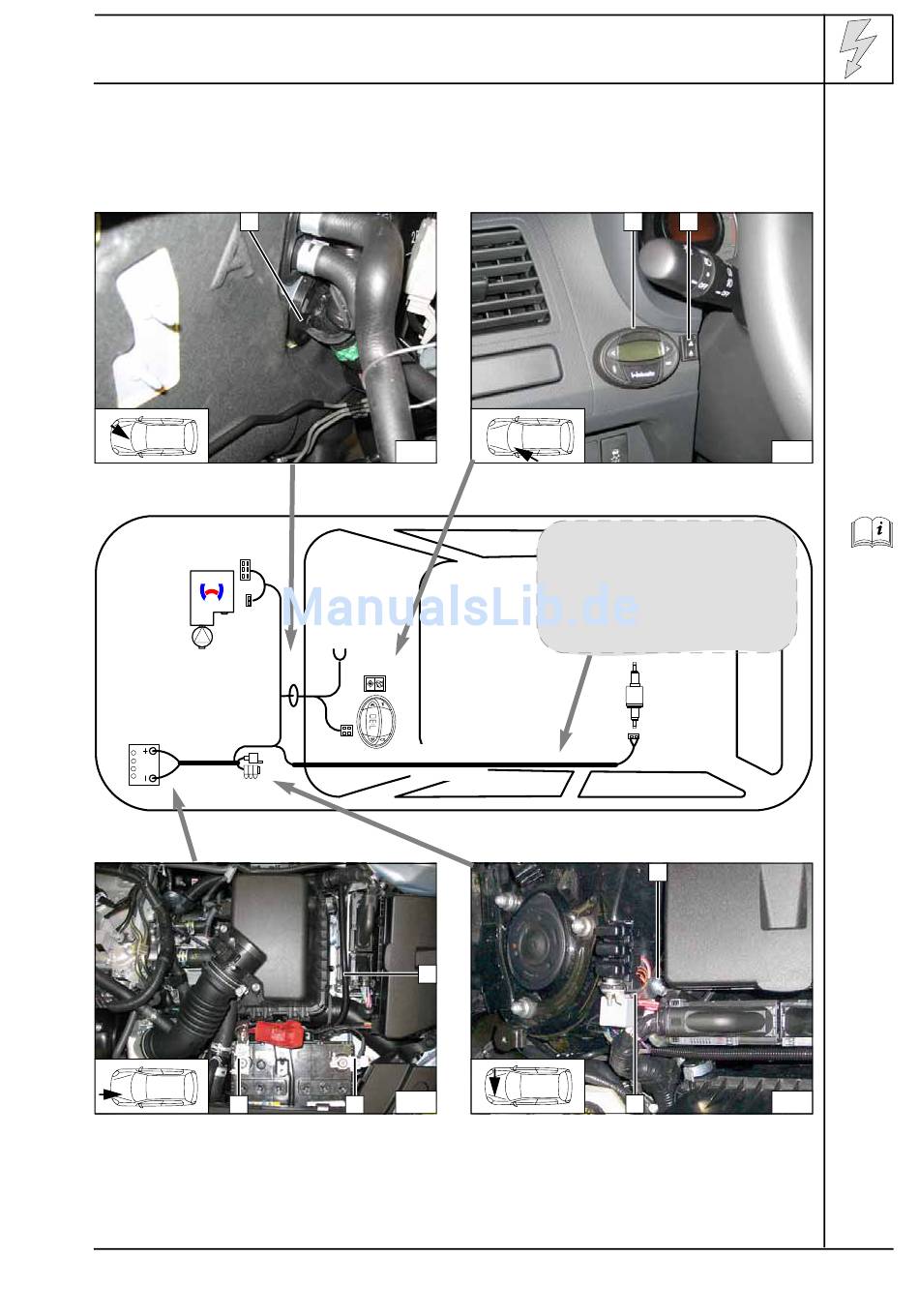

Einbindung Elektrik

Kabelbaumdurchführung
1 Gummitülle
1
3
Anschluß an Batterie
1 Wellrohr 400mm lang auf Leitung Spannungs-
versorgung Heizgerätekabelbaum
2 Krallenkabelschuh Ø8mm, Masseversorgung
3 Krallenkabelschuh Ø8mm, Plusversorgung
1311979D
Vorwahluhr/Option Sommer-/Winterschalter
1 Vorwahluhr
2 Sommer-/Winterschalter
3
1
5
2
Sicherungshalter, K3-Relais
Schaltplan beachten!
1 Fahrzeugeigene Schraube
2 Lochband
Toyota Auris
1 2
Kabelbaum Dosierpumpe erst
später zusammen mit Brenn-
stoffleitung entlang der fahr-
zeugeigenen Kraftstoffleitungen
in Wellrohr am Unterboden ver-
legen!
1
2
4
Schema
Kabel-
baumverle-
gung
6
7
