2. Anschlussleitung nach Schaltplan an-
schließen. Ein Schaltplan ist im An-
schlussraum angebracht.
3. Anschlusskasten mit dem Deckel, Ab-
standhalter nach außen, verschließen.
Verwenden Sie hierzu 2 Stück Blech-
schrauben
4. Das Saunaheizgerät mit den Aufnahme-
schlitzen der Rückwand in der Wandhalte-
rung einhängen und an den Abstandhalter
anlegen (Abb. 3).
18 cm
5. Das Saunaheizgerät mittels Blechschraube
durch die am hinteren Ofenrand befi ndliche
Bohrung an der Wandhalterung sichern
(Abb.5).
Achtung!
Sehr geehrter Kunde,
nach den gültigen Vorschriften ist der
elektrische Anschluss des Saunaofens
sowie der Saunasteuerung nur durch
einen Fachmann eines autorisierten Elek-
trofachbetriebes zulässig. Wir weisen
Sie daher bereits jetzt darauf hin, dass
im Falle eines Garantieanspruches eine
Kopie der Rechnung des ausführenden
Elektrofachbetriebes vorzulegen ist.
8

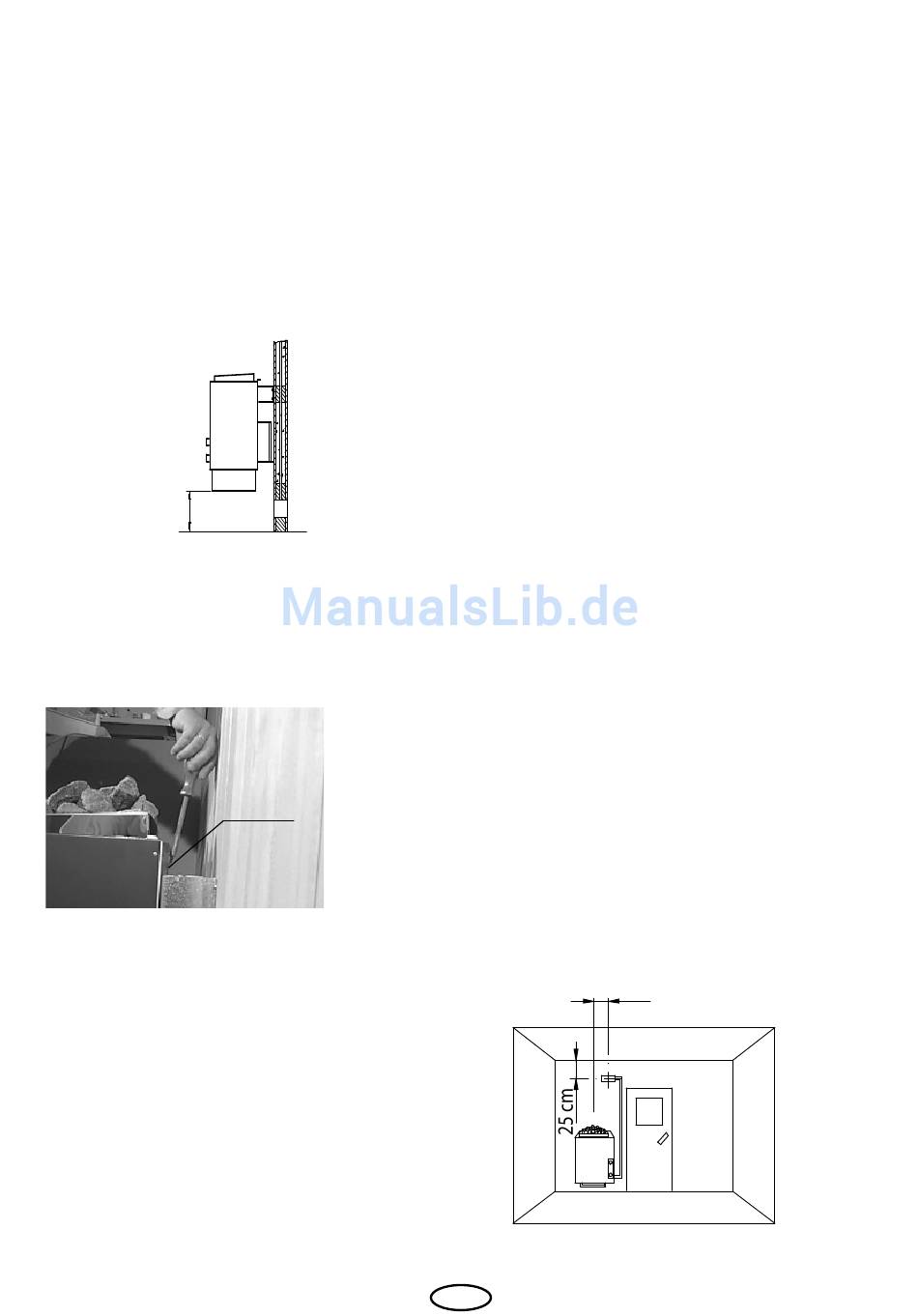

Abb. 4
Abb. 5
S i c h e r u n g s -
schraube
Abb. 5
Fühlermontage
Das eingebaute Steuergerät ist mit Ther-
mostat und Übertemperaturbegrenzer aus-
gestattet. Die Kapillarrohrfühler sind bei der
Anlieferung des Ofens im unteren Teil des
Ofens untergebracht. Die Fühler werden
vorsichtig aus dem Ofen entnommen und
in den Aufnahmelöchern des mitgelieferten
Fühlerhalters arretiert. Die Kapillarleitungen
dürfen nicht geknickt oder beschädigt wer-
den. Der kleinste Biegeradius darf während
und nach der Montage nicht unter 4-5 cm
liegen.
Der Fühlerhalter wird gemäß der Abb.6 mit
den mitgelieferten Holzschrauben mittig
über der der Kabinentür zugekehrten freien
Luftaustrittsöffnung des Ofens, 25 cm unter-
halb der Kabinendecke an der Kabinenwand
befestigt. Die zuvor beschriebene Position
ist unbedingt einzuhalten, da ansonsten die
angestrebten Temperaturen nicht erreicht
werden. Die Kapillarrohrleitungen können
mit den mitgelieferten Befestigungselemen-
ten an der Kabinenwand befestigt werden.
Die Überlänge der Kapillarrohrleitung ist
hinter dem Ofen aufzurollen und darf auf
keinen Fall in den Anschlusskasten zurück-
geschoben werden.
Die verlegten Kapillarrohrleitungen müssen
soweit sie nicht bereits mit einer Isolierum-
mantelung ausgestattet berührungssicher
verkleidet werden. Hierzu empfi ehlt es sich,
die Leitungen in den Nuten der Profi lbretter
zu verlegen und anschließend mit einer
geraden Holzleiste abzudecken.
20 cm
D
Abb. 6
