II.1.
Hauptseite
Mit dem Drücken auf dem Drehknopf des Impulsgebers gelingt der Benutzer auf die
erste Menüebene. Auf dem Display werden die ersten drei Menüoptionen gezeigt. Die
weiteren Optionen erreicht man durch das Drehen des Drehknopfes. Um eine Funktion
auszuwählen, drücken Sie den Knopf. Ebenso verfährt man bei Parameter-
Änderungen. Damit die Änderungen gelten, müssen sie durch Drücken des
Impulsgebers bei der Meldung BESTÄTIGE bestätigt werden. Wenn der Benutzer keine
Änderungen in diese Funktion durchführen will, drückt er den Impulsgeber bei der
Meldung ANNULIEREN. Um das Menü zu verlassen, ist die Option ZURÜCK zu wählen.
II.2.

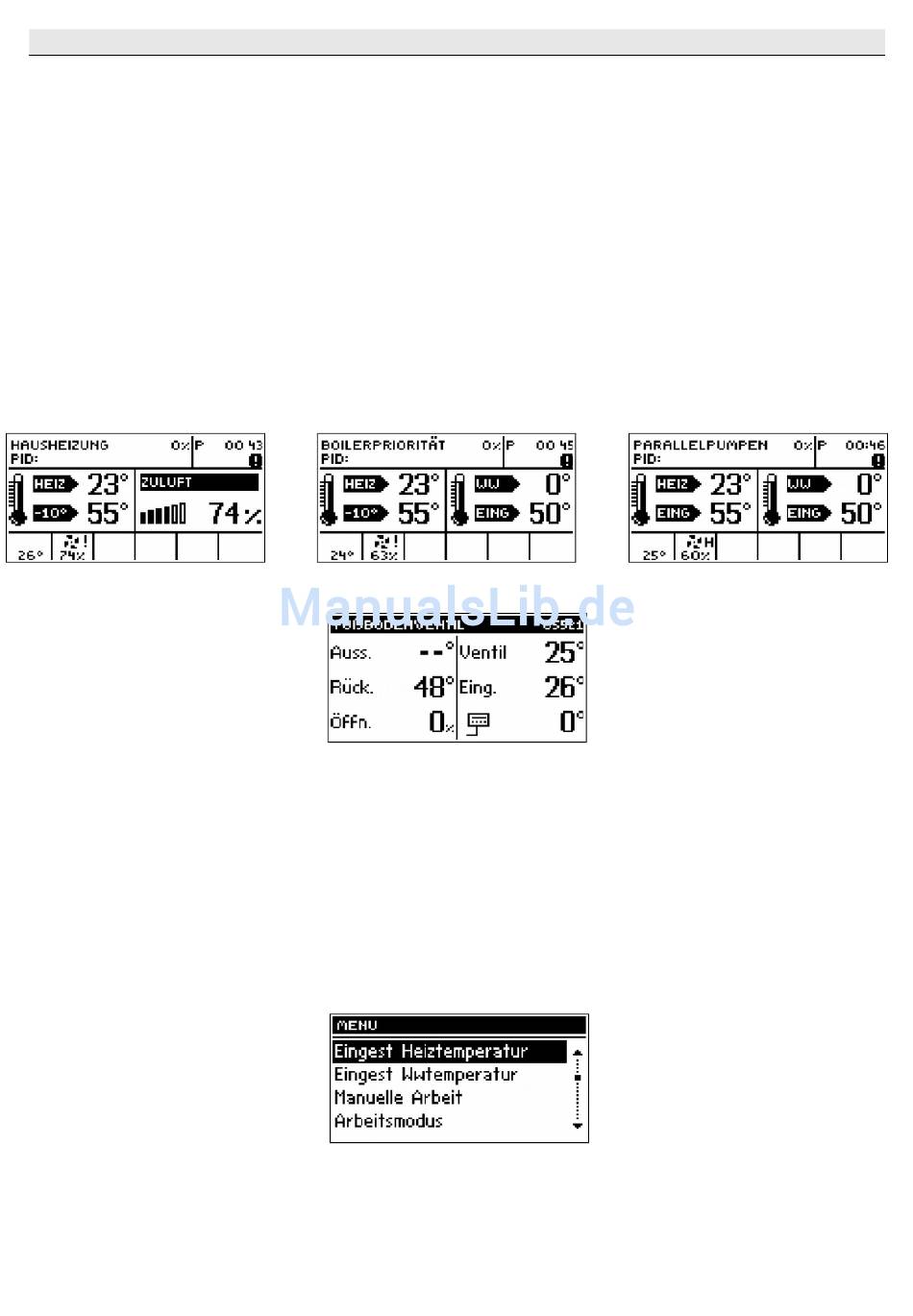

Bildschirmansicht
In dieser Funktion kann der Benutzer zwischen drei Hauptbildschirmen der Arbeit des
Thermoregulators wählen. Diese sind:
➔ Heizdisplay (zeigt den aktuellen Arbeitsmodus des Kessels)
➔ Ventil (zeigt die Arbeitsparameter des Ventils)
➔ Ventil 1 (zeigt die Arbeitsparameter des ersten Ventils)
➔ Ventil 2 (zeigt die Arbeitsparameter des zweiten Ventils)
ACHTUNG
Damit die Anzeige der Parameter der Ventile aktiv sind, müssen die Ventile vorher
installiert und ordnungsgemäß durch den Installateur konfiguriert werden.
II.3. Anfachen
Mit dieser Funktion kann man ganz einfach den Kessel anheizen. Der Benutzer
nach dem Entzünden schaltet das automatische Entfachungszyklus ein. Durch die
Wahl der optimalen Parameter geht der Kessel mit Hilfe der PID-Funktion nahtlos in
den Betriebsmodus über.
II.4. Eingestellte Heiztemperatur
ssels einzustellen. Der Benutzer kann die Kesseltemperatur im Bereich von 45°C
bis
80°C ändern.
Hauptbildschirm des Steuergerätes durch Drehen des Drehknopfes des Impulsgebers
geändert werden.
ST-480 z PID
Die
eingestellte
Heiztemperatur kann
- 7 -
auch
direkt
vom
