D

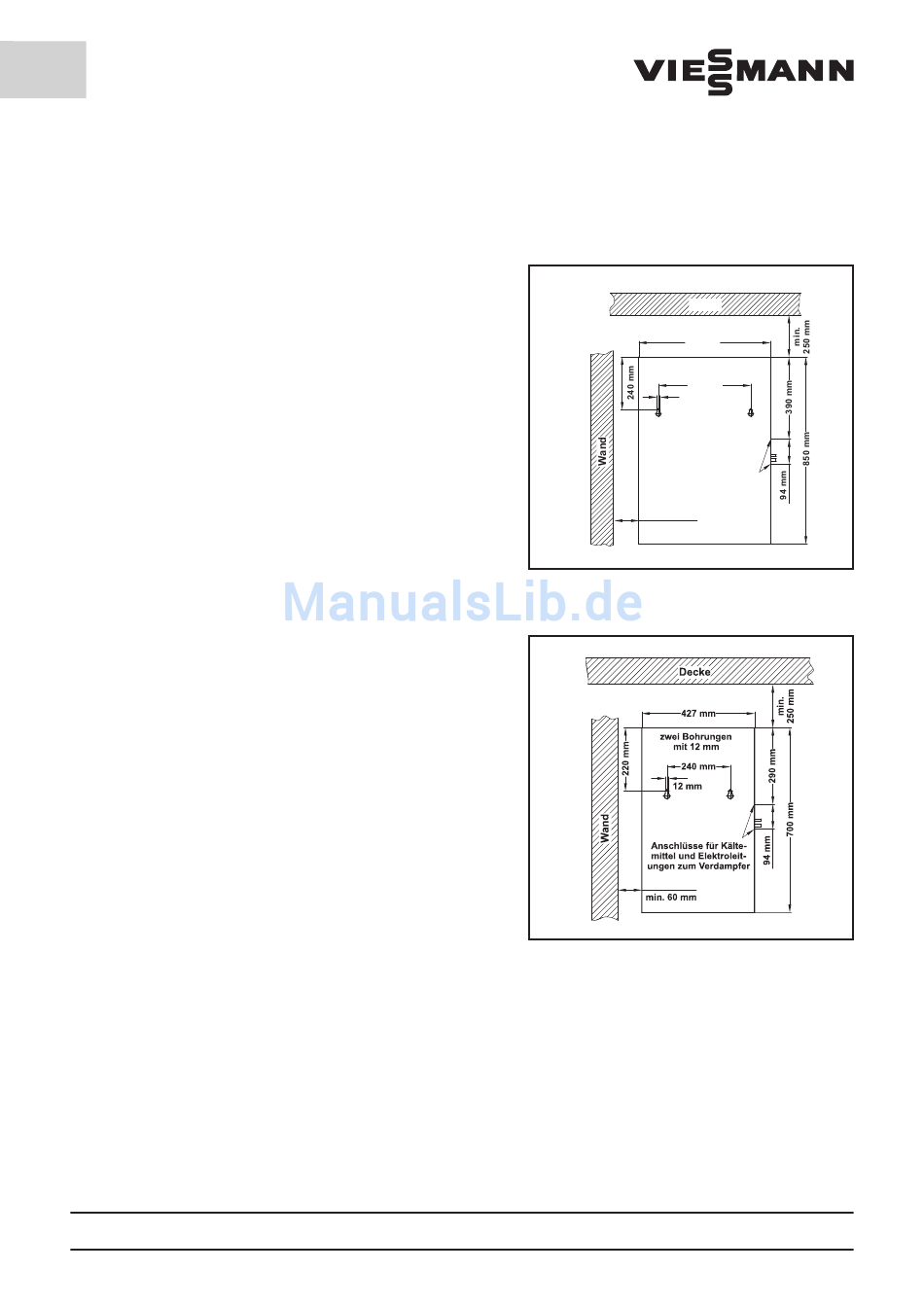

5.1.1 Bohrbild zur Befestigung der großen Verflüssigereinheit
TectoRefrigo WMC2 2000, 2800
TectoRefrigo WSC1 2000, 2800
TectoRefrigo WMF2 1400, 1800, 2400
TectoRefrigo WSF1 1400, 1800, 2400
Abstand zur Wand 60 mm.
5.1.2 Bohrbild zur Befestigung der kleinen Verflüssigereinheit
TectoRefrigo WMC2 0500, 0900, 1300
TectoRefrigo WSC1 0500, 0900, 1300
TectoRefrigo WMF2 0900
TectoRefrigo WSF1 0900
Abstand zur Wand 60 mm.
Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter
Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
Blatt-Nr. 12-D
5.1.1 - 5.1.2
Decke
600 mm
420 mm
12 mm
zwei Bohrungen
mit 12 mm
Anschlüsse für Kälte-
mittel und Elektro-
leitungen zum Verdampfer
min. 60 mm
Technische Änderungen vorbehalten!
