(2) ist der Arm (1) in die Stellung (b) umzustellen. Den Splint einsetzen und den
Rahmen senken.

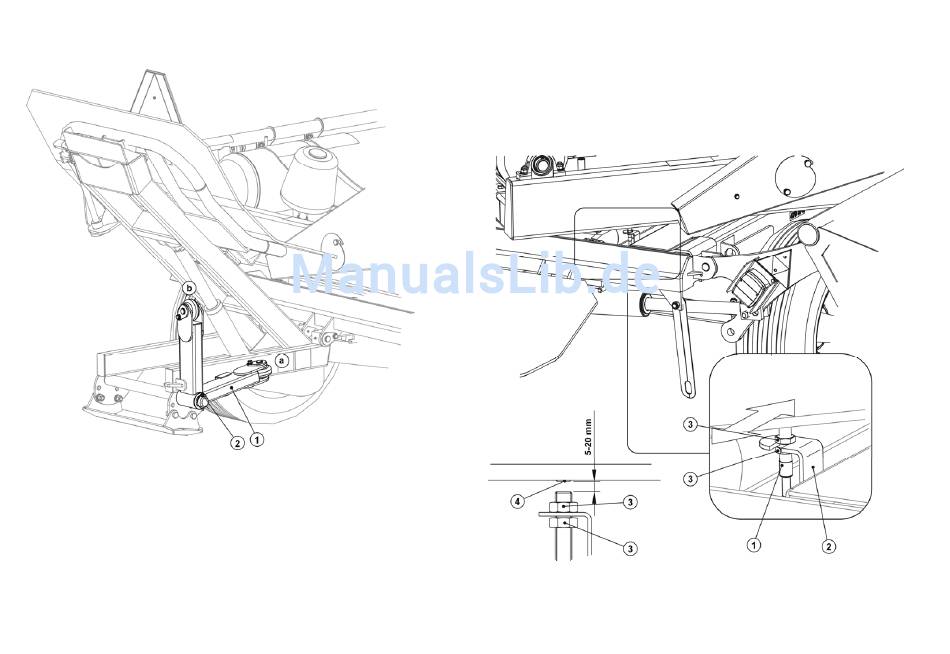

ABBILD 26. BETRIEBSMODUSWECHSEL DES
(1) SEITENKIPPARM (2) SICHERUNGSSPLINT
ENTLADUNGSMECHANISMUS
6.7.
REGELUNG DER
UNDREHUNGSFÜHLERSTELLUNG
Der
Umdrehungsfühler
Fahrgestellhinterbalken. Das Regelungsverfahren soll erfolgen, wenn die Anzahl
der durch den Zähler abgelesenen Umdrehungen nicht der wirklichen Anzahl
entspricht. Falls der Zähler keine Ablesung durchführt, kann die Ursache darin
liegen, dass die Stellung des Zählers gegenüber dem an dem Drehtischrahmen
befestigten Magnet falsch ist.
ABBILD 27. REGELUNG DER UMDREHUNGSFÜHLERSTELLUNG
(1) FÜHLER DES UMDREHUNGSZÄHLERS, (2) FÜHLERTRÄGER, (3) MUTTERN, (4) MAGNET
