ABBILD 24. ANPASSUNG DES WICKLERS
(1)
ÄUßERER
SATTEL,
(2)
DRUCKROLLE,
BALLENUMWICKELN 1200 mm, (b) KOMPLEX DER BOHRUNGEN FÜR BALLENUMWICKELN
1500 mm
6.5.
REGELUNG DER BELADUNGSARMELEMENTE
Der Beladungsmechanismusarm soll auf die Abmessungen der gepressten
Ballen geregelt werden. Entsprechende Einstellung des Armes ermöglicht die
entsprechende Beladung des Ballens auf den Drehtisch.
Abhängig von der Länge des gepressten Ballens ist die Einstellung des
Ballenanschlags (2) (Abbild (24)) so zu wählen, dass sie nach der Beladung auf
den Drehtisch ungefähr in der Mitte der Tischlänge liegt. Wechsel der
Anschlagstellung erfolgt nach Abdrehen der drei Schrauben, die den Anschlag
an dem Arm (1) befestigen.
Die Stellung des Einstellarmes (3) hängt von dem Ballendurchmesser ab. Bei
den Ballen mit Kleineren Abmessungen soll der Armabstand am geringsten sein.
Der Arm muss gegen Ausschub mit Hilfe des Stiftes (4) abesichert werden.
(a)
KOMPLEX
DER
BOHRUNGEN
FÜR

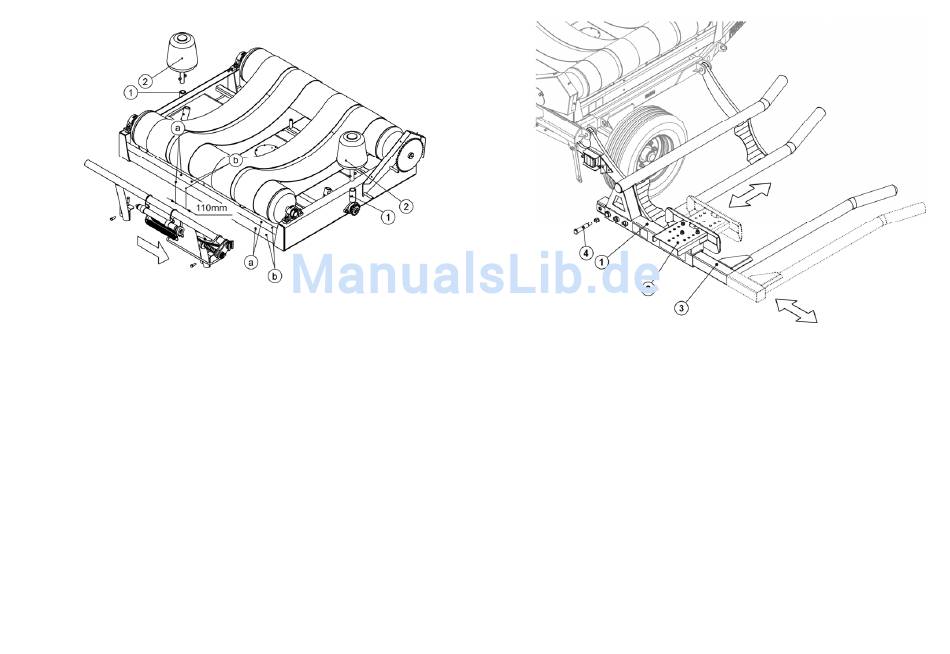

ABBILD 25. REGELUNG DES LADUNGSMECHANISMUSARMES
(1) FESTER ARM (2) BALLENANSCHLAG, (3) EINSTELLBARER ARM, (4) ABSICHERUNGSSTIFT
6.6.
WECHSEL DES BALLENENTLADUNGSMODUS
Die Wickelmaschine Z245 bietet 2 Möglichkeiten der Entladung an:
•
Abrollen des Ballens hinter den Wickler
•
Umstürz des Ballens auf die Seite, links des Wicklers
Der Betriebsmodus hängt von der Lage des Seitenkipparmes ab. Bei der Lage
(a), Abbild (25), rollt der entladene Ballen hinter den Wickler hin. Bei der Lage (b)
stürzt der Ballen auf die Seite um. Der Entladungsmechanismustisch lehnt sich
beim Senken auf die Kipparmrolle (1), wodurch er auf die linke Seite des
Wicklers umdreht, was zugleich die Entladung verursacht.
Damit die Einstellung geändert wird, ist der Entladungstischrahmen mit Hilfe des
Hydraulikantriebs zu heben. Danach, nach Entfernung des Sicherungssplintes
