Damit die Spannung richtig geregelt wird, sind die 4 Befestigungsmuttern der
Lagersätze der aktiven Rolle (4) und die zwei Gegenmuttern (2) der
Regelungsschrauben (3) zu lockern. Die Rolle soll symmetrisch mit den
Lagersätzen (1) abgeschoben werden, deswegen ist an jeder der Schrauben (3)
die gleiche Anzahl der Umdrehungen durchzuführen, damit die erforderliche
Symmetrie erreicht wird. Nachdem das entsprechende Kettenspiel erreicht
worden ist, ist der Lagersatz anzuziehen, der sich auf Seite des Zahnrads
befindet, noch einmal die Stellung der Rolle zu überprüfen und der hintere
Lagersatz anzuziehen. Abschließend sind die Gegenmuttern anzuziehen und die
Kettenschutzeinrichtung einzubauen.
6.3.
WECHSEL DER ROLLENATRIEBSÜBERSETZUNG
Damit die Verwendung der Folie mit der Breite von 750mm möglich ist, ist das
Zahnrad (1) zu ersetzen mit dem Rad, das 28 Zähne besitzt.

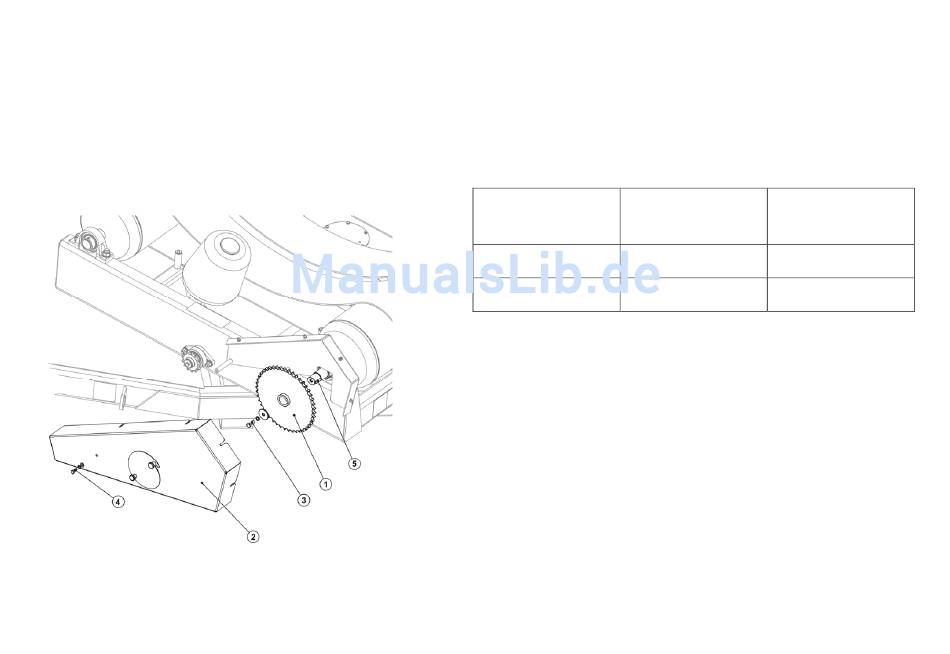

ABBILD 23. AUSTAUSCH DES ROLLENANTRIEBSZAHNRADS
(1)
ZAHNRAD,
(2)
GETRIEBESCHUTZEINRICHTUNG,
ZAHNRADBEFESTIGUNG, (4) ELEMENTE DER SCHUTZEINRICHTUNGSBEFESTIGUNG, (5)
PASSFEDER
Da die Folienbreite unterschiedlich ist, ist eine andere Drehgeschwindigkeit der
Drehtischrollen erforderlich. Beim Austausch des Zahnrads mit 28 Zähnen ist die
Antriebskette mit 85 Gliedern einzusetzen. Bei Verwendung des Zahnrads mit 45
Zähnen ist die längere Kette zu verwenden, die 94 Gliedern besitzt. Die beiden
Ketten sind gleicher Breite und besitzen ein Verbindungsglied.
TABELLE 3. AUSWAHL DER ZAHNRÄDERN UND ANTRIEBSKETTEN IN
ABHÄNGIGKEIT VON DER EINGESETZTEN FOLIE
Damit das Rad ausgetauscht wird, ist der Drehtisch in die auf dem Abbild (22)
dargestellte Stellung zu setzen. Danach ist die Schutzeinrichtung (2), Abbild (23),
und die Antriebskette abzunehmen. Falls die Passfeder beschädigt ist, ist sie mit
einer neuen zu ersetzten.
Demnächst ist das Zahnrad und die Kette von entsprechender Länge
einzubauen. Es ist möglich, dass beim Einbau der Kette die Befestigung der
Lagersätze
Antriebskettenspannung zu regeln und die Schutzeinrichtung der Getriebe
einzubauen.
6.4.
Die Anpassung des Wicklers an Umwickeln der Ballen mit der Breite von
1500mm erfolgt durch Änderung der Einstellung der Druckrollen außerhalb des
(3)
ELEMENTE
DER
Drehtisches in die Sattelstellung (1). Der Schneidesatz ist in die durch den Pfeil
bestimmte Richtung um 110mm umzustellen (Komplex der Bohrungen (b)).
32
Anzahl der
Folienbreite
Kettenglieder
[mm]
[-]
500
94
750
85
erforderlich
wird
(Siehe
ANPASSUNG DES WICKLERS AN UMWICKELN
DER BALLEN MIT DER BREITE VON 1500 MM.
Anzahl der Radzähne
[-]
45
28
6.2).
Abschließend
ist
die
