Der Tischschwenkrahmen (1) ist an den Unterrahmen des Wicklers und an den
Hinterrahmen mit Hilfe der Stifte befestigt. Der Rahmen wird für Entladung eines
gewickelten Ballens mittels Teleskopantrieb geschwenkt. In den Rahmen (1)
wurden die Elemente des Hydraulikantriebs und das Kettengetriebe eingebaut. In
dem Vorderteil des Drehtischrahmens
Kettengetriebe, das die tätige Rolle (7) des Tisches antreibt. Der gewickelte
Ballen beruht auf den Bänden (9) und wird gegen Ausfallen aus dem Tisch mittels
den Druckrollen (11) abgesichert, die auf Seiten des Rahmens (2) lokalisiert sind.
Die Pollen (7) und (8) drehen sich in den Lagerkomplexen um. Das Kettengetriebe
wurde mittels einer Schutzvorrichtung (6) abgesichert.

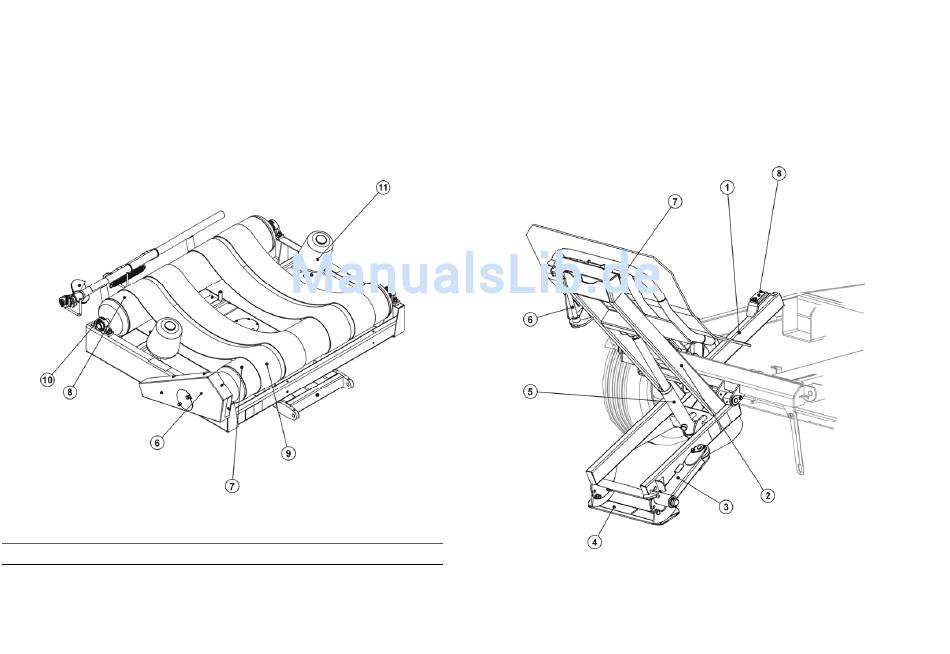

ABBILD 8. DREHTISCHAUFBAU
(6) SCHUTZVORRICHTUNG DES ROLLEANTRIEBS, (7) TÄTIGE ROLLE, (8) PASSIVE ROLLE, (9)
BAND, (10) LAGERKOMPLEX, (11) DRUCKROLLE

4.2.3. Entladungsanlage

Die Aufgabe der Entladungsanlage ist die Entladung der sich auf dem Drehtisch
befindlichen Ballen. Aufbau der Anlage wurde auf dem Abbild (9) dargstellt. Der
(2) befindet sich das weitere
Schwenkrahmen des Mechanismus (1) mit dem Tischgerüstrahmen (2) sind an
dem Unterrahmen des Fahrgestells mit Hilfe der Stifte befestigt. Die Umdrehung
des Rahmens (1) erfolgt automatisch beim Heben des Drehtisches. Der Rahmen
(2) mit dem Entladungstisch wird mit Hilfe des Hydraulikantriebs (5) gehoben. Der
Aufbau des Mechanismus ermöglicht die Entladung in zwei Richtungen, abhängig
von den Benutzereinstellungen. Die Entladung nach links erfolgt nach Heben der
Seitenumkippstütze (3). Der Entladungstisch lehnt sich beim Senken auf die
gehobene Stütze und rotiert um den Stift (6), wodurch das seitliche Umkippen des
Ballens möglich ist.
ABBILD 9. ENTLADUNGSMECHANISMUS
(1) SCHWENKRAHMEN DES
SEITENUMKIPPSTÜTZE, (4) SCHUH,
(6) TISCHUMDREHUNGSSTIFT, (7) ENTLADUNGSTISCH, (8) ABWEISER
20
MECHANISMUS, (2) TISCHGERÜSTRAHMEN,
(5) ANTRIEB DES
(3)
MECHANISMUS,
