6.1. REGELUNG DER
TISCHANTRIEBSKETTENSPANNUNG
Vor der Regelung der Tischantriebskettenspannung muss der Wickler an den
Schlepper angeschlossen werden.
setzen, dass die Drehtischrollen
Fahrgestellhinterrahmenbalken liegen (Abbild (20)). Solche Stellung ermöglich
den freien Zugang an die Regelungsschraube der Kettenspannvorrichtung
(Abbild (21)). Nach der Umdrehung des Tisches ist er mit dem Teleskopantrieb
der Ballenentladung zu heben und demnächst der Tischrahmen mit der Stütze
(1) abzusichern (Abbild (20)).
Vor der Regelung ist der Schleppermotor abzustellen, der Zündungsschlüssel zu
entfernen und der Schlepper mit der Feststellbremse zu bremsen.

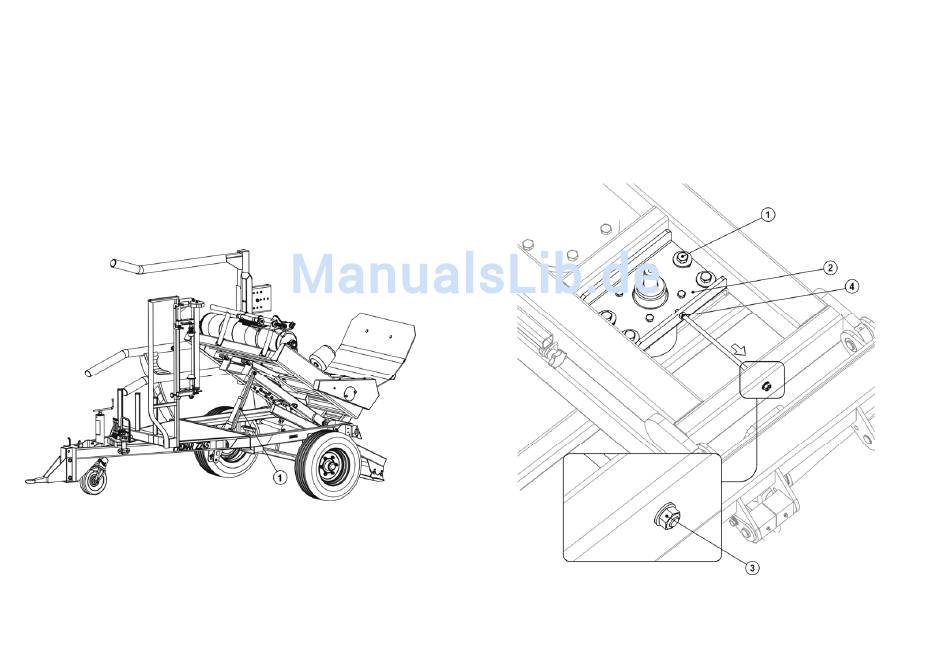

ABBILD 20. EINSTELLUNG DES WICKLERS FÜR REGELUNG DER KETTE
(1) DREHTISCHSTÜTZE
Das Kettenregelungsverfahren
Reihenfolge durchzuführen.
Der Drehtisch ist in solche Stellung zu
parallel gegenüber
soll in der nachstehend beschriebenen
•
Die 4 Muttern der Sicherungsschraube (1), Abbild (21) zu lockern,
(Zugang an den Drehtischrahmen);
•
Die Gegenmutter (4) lockern und abdrehen;
•
Die Kettenspannung mit Hilfe der Regelungsschraube (3) regeln
(Umdrehung im Uhrzeigersinn verursacht die Spannungssteigerung der
dem
Antriebskette, das C-Profil des Motors (2) verschiebt sich in die druch
den Pfeil bestimmte Richtung);
•
Die Kettendurchbiegung überprüfen (Falls die in der Mitte der
Kettenlänge gemessene Durchbiegung unter dem Daumendruck größer
als 10mm ist, ist das Regelungsverfahren zu wiederholen);
ABBILD 21. REGELUNG DER DREHTISCHANTRIEBSKETTENSPANNUNG
30
