4.2.4. Schneidesatz

Der Schneidesatz befindet sic an dem Längsträger des Drehtischrahmens. Die
Aufgabe des Schneidesatzes besteht darin, die Folie abzuschneiden und sie
anzuhalten, damit der nächste Ballen gewickelt werden kann. Das Abschneiden
der Folie wird an der Arbeitstelle des Traktoristen mittels des durch den Verteiler
gesteuerten Hydraulikantriebs (2) betätigt.

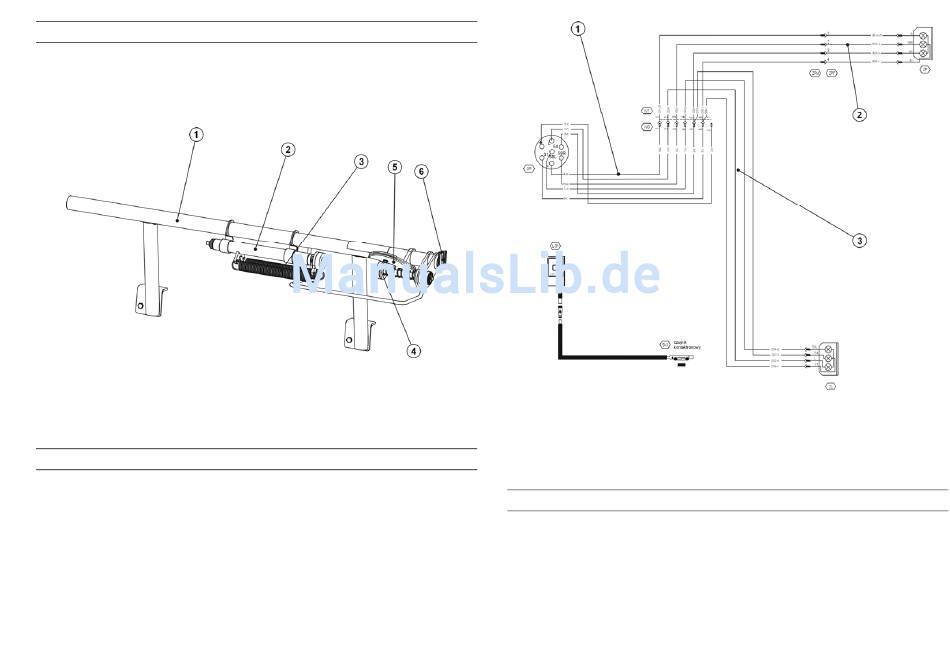

ABBILD 10. AUFABU DES SCHNEIDESATZES
(1) RAHMEN DES SATZES, (2) HYDRAULIKANTRIEB, (3) SPANNFEDER, (4) FOLIENHALTER,
(5) SCHNEIDMESSER,
LANGSAMVERKEHRSFAHRZEUGSSCHILDES

4.2.5. Elektrische Installation

Die elektrische Installation des Wicklers ist an 12V Gleichstromversorgung
angepasst. Anschluss der elektrischen Installation des Wicklers an den Schlepper
muss mit entsprechender Verbindungsleitung mit 7-poligen Fassung durchgeführt
werden. Die elektrische Installation des Umwicklungzählers ist ein separater Kreis
mit eigener Batterieversorgung. Typ der Batterie ist in der Bedienungsanleitung
des Umwicklungszählers beschrieben. Vor der Inbetriebnahme muss der
Benutzer die entsprechende Batterie besorgen. Schema der elektrischen
Installation wurde auf dem Abbild (11) dargestellt.
(6) BEFESTIGUNGSGRIFF
ABBILD 11. SCHEMA DER ELEKTRISCHEN INSTALLATION
DES
(1) ZENTRALER KABELSTRANG, (2) KABELSTRANG DER RECHTEN LEUCHTE, (3) HINTERER
KABELSTRANG,
(ZP) KOMPLEXSCHLUSSLEUCHTE, RECHTS, (ZL) KOMPLEXSCHLUSSLEUCHTE, LINKS,
(GP) STECKER DER SIEBENPOLIGEN FASSUNG,
Die Hydraulikanlage des Wicklers ist für Steuerung der Arbeit von jeweiligen
Systemen mittels eines Hydraulikverteilers bestimmt, der während des Betriebs in
der Schlepperkabine montiert wird. Schema der Installation wurde auf dem Abbild
(12) dargestellt.
21

4.2.6. Hydraulikanlage
