1:
2:
3:
4:
5:
Der USB-Anschluss kann mit einem PC verbunden werden, um z.B. in
Verbindung mit der Windows™ Software VacuGraph
Messungen zu dokumentieren oder Sollwerte zu programmieren.

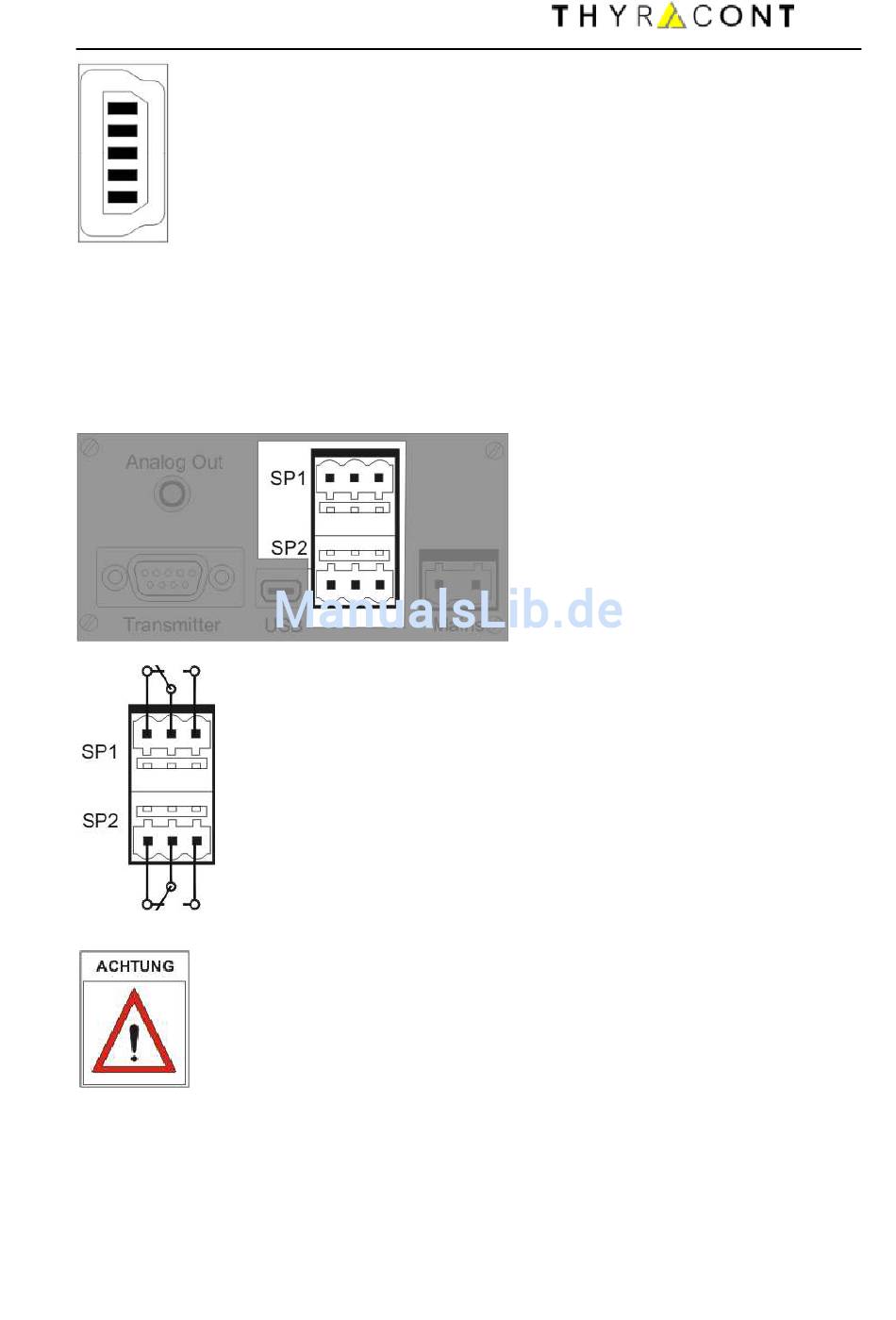

3.6 Relais-Ausgänge
Zur externen Steuerung stehen an diesem Ausgang die
Schaltfunktionen des VD6 in Form von 2 Wechsel-Relais
Schaltpunkten SP1 und SP2 zur Verfügung (Darstellung in
Ruhelage, stromlos, d.h. Schaltfunktion aus).
Beigelegten Gegenstecker zum Verdrahten verwenden. Stecker
nur in spannungsfreiem Zustand anschließen, anstecken oder
abziehen. Ausgänge mit max. 2 A / 250 VAC, 1 A / 30 VDC
(normal closed) bzw. 5 A / 250 VAC, 5 A / 30 VDC (normal open)
ohmsch belastbar.
Minibuchse Typ B
VCC, +5V
Data –
Data +
GND
GND
Druckwerte auszulesen,
TM
man_vd6s2-de-150615
9
